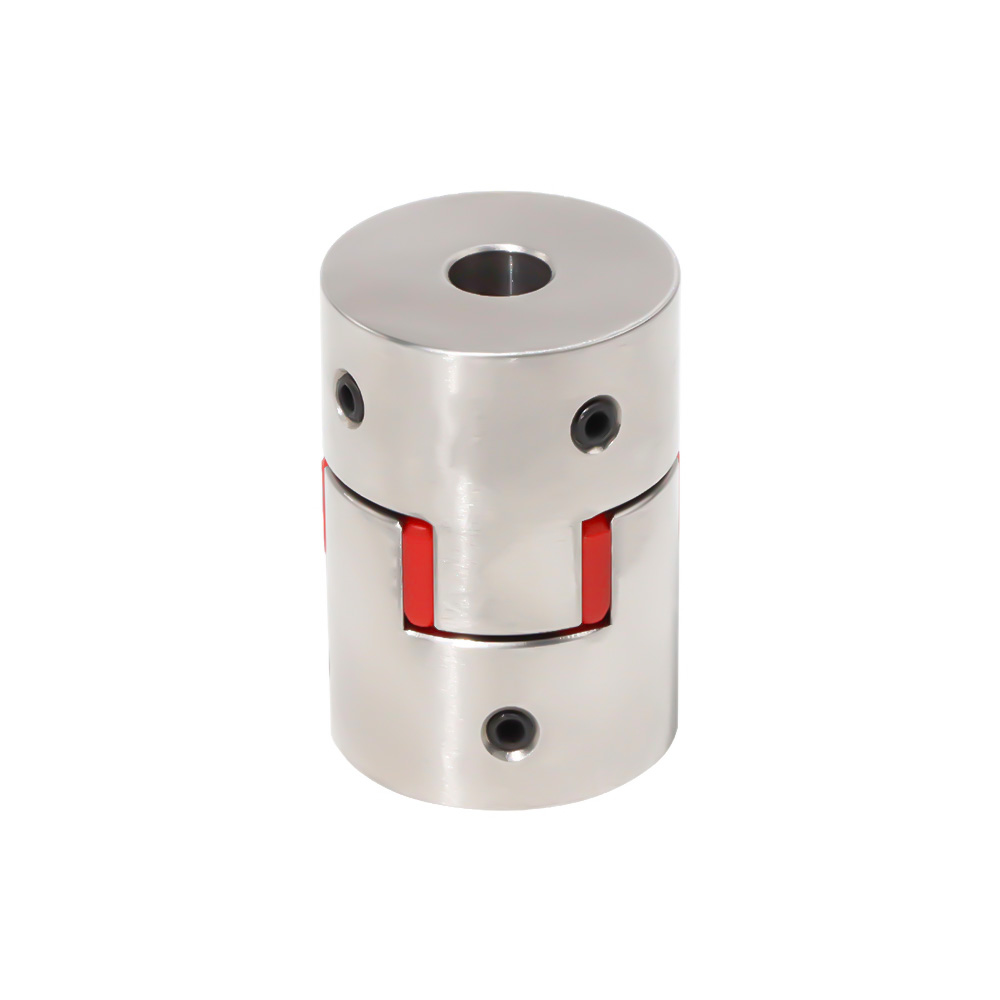

梅花式联轴器螺钉夹紧型/螺钉固定型不锈钢聚氨酯梅花垫

代码	类型	材质		表面处理	附件
		主体	间隔环	主体
DEP51	螺钉固定型	不锈钢	聚氨酯	抛光	内六角紧定螺钉
DEP61	螺钉夹紧型				内六角圆柱头螺钉

型号		d-e
代码	D	d-e
螺钉固定型 DEP51 螺钉夹紧型 DEP61	14	d	3	4	5
	14	e	3 4 5	4 5	5
	20	d	4	5	6	6.35	7	8	9
	20	e	4 5 6 6.35 7 8 9	5 6 6.35 7 8 9	6 6.35 7 8 9	6.35 7 8 9	7 8 9	8 9	9
	25	d	5	6	6.35	7	8	9	9.525	10	11	12
	25	e	5 6 6.35 7 8 9 9.525 10 11 12	6 6.35 7 8 9 9.525 10 11 12	6.35 7 8 9 9.525 10 11 12	7 8 9 9.525 10 11 12	8 9 9.525 10 11 12	9 9.525 10 11 12	9.525 10 11 12	10 11 12	11 12	12
	30	d	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14
	30	e	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14	6.35 7 8 9 9.525 10 11 12 12.7 13 14	7 8 9 9.525 10 11 12 12.7 13 14	8 9 9.525 10 11 12 12.7 13 14	9 9.525 10 11 12 12.7 13 14	9.525 10 11 12 12.7 13 14	10 11 12 12.7 13 14	11 12 12.7 13 14	12 12.7 13 14	12.7 13 14	13 14	14
	35	d	8	9	9.525	10	11	12	12.7	13	14	15
	35	e	8 9 9.525 10 11 12 12.7 13 14 15	9 9.525 10 11 12 12.7 13 14 15	9.525 10 11 12 12.7 13 14 15	10 11 12 12.7 13 14 15	11 12 12.7 13 14 15	12 12.7 13 14 15	12.7 13 14 15	13 14 15	14 15	15
	40	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20
	40	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	10 11 12 12.7 13 14 15 16 17 18 19 20	11 12 12.7 13 14 15 16 17 18 19 20	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	40L	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20
	40L	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	10 11 12 12.7 13 14 15 16 17 18 19 20	11 12 12.7 13 14 15 16 17 18 19 20	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	55	d	12	12.7	13	14	15	16	17	18	19	20	22	24	25	28	30
	55	e	12 12.7 13 14 15 16 17 18 19 20 22 24 25 28 30	12.7 13 14 15 16 17 18 19 20 22 24 25 28 30	13 14 15 16 17 18 19 20 22 24 25 28 30	14 15 16 17 18 19 20 22 24 25 28 30	15 16 17 18 19 20 22 24 25 28 30	16 17 18 19 20 22 24 25 28 30	17 18 19 20 22 24 25 28 30	18 19 20 22 24 25 28 30	19 20 22 24 25 28 30	20 22 24 25 28 30	22 24 25 28 30	24 25 28 30	25 28 30	28 30	30
	65	d	14	15	16	17	18	19	20	22	24	25	28	30	32	35	36
	65	e	14 15 16 17 18 19 20 22 24 25 28 30 32 35 36	15 16 17 18 19 20 22 24 25 28 30 32 35 36	16 17 18 19 20 22 24 25 28 30 32 35 36	17 18 19 20 22 24 25 28 30 32 35 36	18 19 20 22 24 25 28 30 32 35 36	19 20 22 24 25 28 30 32 35 36	20 22 24 25 28 30 32 35 36	22 24 25 28 30 32 35 36	24 25 28 30 32 35 36	25 28 30 32 35 36	28 30 32 35 36	30 32 35 36	32 35 36	35	36
	80	d	19	20	22	24	25	28	30	32	35	36	38	40	42	45
	80	e	19 20 22 24 25 28 30 32 35 36 38 40 42 45	20 22 24 25 28 30 32 35 36 38 40 42 45	22 24 25 28 30 32 35 36 38 40 42 45	24 25 28 30 32 35 36 38 40 42 45	25 28 30 32 35 36 38 40 42 45	28 30 32 35 36 38 40 42 45	30 32 35 36 38 40 42 45	32 35 36 38 40 42 45	35 36 38 40 42 45	36 38 40 42 45	38 40 42 45	40 42 45	42 45	45

型号		L	L₁	L₂	L₃	M	锁紧扭矩 (N ·m)	额定扭矩 (N ·m)	最大扭矩 (N ·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差
代码	D	L	L₁	L₂	L₃	M	锁紧扭矩 (N ·m)	额定扭矩 (N ·m)	最大扭矩 (N ·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	轴向(mm)
螺钉固定型 DEP51	14	22	6.5	9	3.3	M3	0.7	2	4	45000	4.5×10^⁻⁷	22	0.1	1	±0.6
	20	30	10	10	5	M4	1.7	5	10	31000	2.3×10^-⁶	55			±0.8
	25	34	11.5	11	5.8			10	20	26000	1.0×10^-^⁶	90			±0.9
	30	34	12	11	6			12.5	25	21000	1.4×10^-⁵	130			±1
	35	51	19	13	9.5	M5	4	15	30	15000	2.5×10^-⁵	950			±1.1
	40	55	20	15	10			17	34		8.7×10^-⁵	1200			±1.2
	40L	66	25.5	15	12.8			17	34		8.9×10^-⁵	1200			±1.2
	55	78	30.5	17	15.3	M6	7	45	90	10000	3.6×10^⁻³	2500			±1.4
	65	90	36	18	18	M8	15	100	200	9000	8.7×10^⁻³	3800			±1.5
	80	113.5	46	21.5	23	M8	15	250	500	8000	4.1×10^⁻²	4000			±1.8
螺钉夹紧型 DEP61	14	22	6.5	9	3.3	M2.5	1	2	4	45000	4.5×10^⁻⁷	22	0.1	1	±0.6
	20	30	10	10	5	M3	1.5	5	10	31000	2.3×10^-^⁶	55			±0.8
	25	34	11.5	11	5.8	M3	1.5	10	20	26000	1.0×10^-^⁶	90			±0.9
	30	34	12	11	6	M4	3.4	12.5	25	21000	1.4×10^-⁵	130			±1
	35	51	19	13	9.5	M5	7	15	30	15000	2.5×10^-⁵	950			±1.1
	40	55	20	15	10			17	34		8.7×10^-⁵	1200			±1.2
	40L	66	25.5	15	12.8			17	34		8.9×10^-⁵	1200			±1.2
	55	78	30.5	17	15.3	M6	14	45	90	10000	3.6×10^⁻³	2500			±1.4
	65	90	36	18	18	M8	30	100	200	9000	8.7×10⁻³	3800			±1.5
	80	113.5	46	21.5	23	M8	30	250	500	8000	4.1×10^⁻²	4000			±1.8
