图片仅供参考，请以已选的规格为准
长跨距梅花式联轴器 螺钉夹紧型/螺钉夹紧分离型 铝合金 聚氨酯梅花垫
条件筛选：
种类筛选 梅花式联轴器
类型 长跨距梅花式
主体材质 铝合金
表面处理 阳极氧化
调整环材质 聚氨酯
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
常规选型
图纸选型
型号：
型号筛选
可选加工（可选）
未生成型号，还有 6 项未选择
重置
代码
- DFG01
- DFG11
无数据
参数选型
轴锁紧方式
- 螺钉夹紧型
- 螺钉夹紧分离型
无数据
产品选型
代码
- DFG01
- DFG11
无数据
外径Dmm
- 30
- 40
- 55
- 65
- 80
无数据
轴孔径dmm
- 7
- 8
- 10
- 11
- 12
- 14
- 15
- 16
- 18
- 19
- 20
- 22
- 24
- 25
- 26
- 28
- 30
- 32
- 35
- 40
- 45
- 9.525
- 无
无数据
轴孔径emm
- 7
- 8
- 10
- 11
- 12
- 14
- 15
- 16
- 18
- 19
- 20
- 22
- 24
- 25
- 26
- 28
- 30
- 32
- 35
- 40
- 45
- 9.525
- 无
无数据
总长度Lmm
90~1500
/1
价格生成中...
技术图档
全部型号
3D预览
技术图档（二）
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件 | |
| 主体 | 间隔环 | 主体 | |||
| DFG01 | 螺钉夹紧型 | 铝合金 | 聚氨脂(红色) | 本色阳极氧化 | 内六角圆柱头螺钉 |
| DFG11 | 螺钉夹紧分离型 | ||||

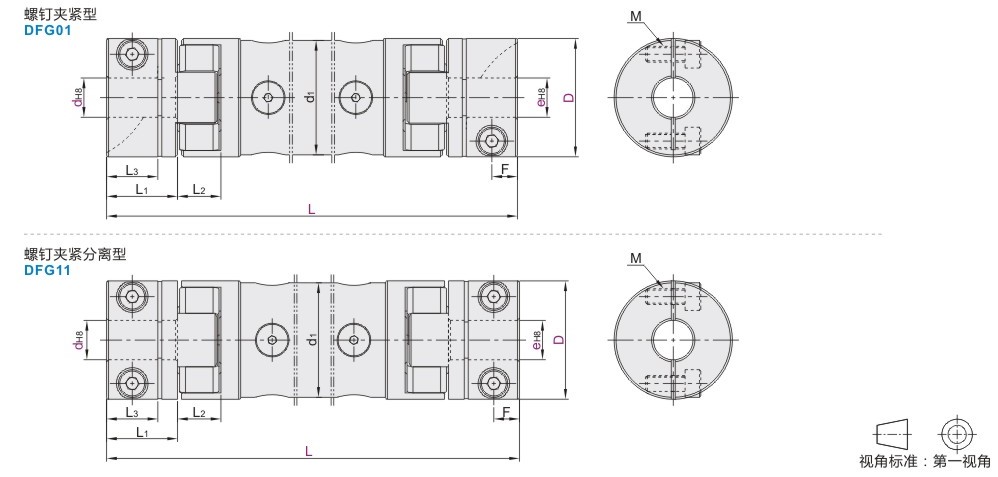

参数图
DFG01~11
| 型号 | d-e |
L 最小单位1 |
||||||||||||||||||||||||||||
| 代码 | D | |||||||||||||||||||||||||||||
| 螺钉夹紧型 DFG01 螺钉夹紧分离型 DFG11 |
30 |
|
90~1500 | |||||||||||||||||||||||||||
| 40 |
|
130~1500 | ||||||||||||||||||||||||||||
| 55 |
|
175~2000 | ||||||||||||||||||||||||||||
| 65 |
|
200~1500 | ||||||||||||||||||||||||||||
| 80 |
|
245~1500 | ||||||||||||||||||||||||||||
尺寸性能表
| 型号 | d1 | L1 | L2 | L3 | F | M | 锁紧扭矩 (N ·m) |
额定扭矩 (N ·m) |
最大扭矩 (N ·m) |
最高转速 (r/min) |
惯性力矩 (kg·m²) |
静态扭转刚性 (N·m/rad) |
容许安装偏差 | |||
| 代码 | D | 角向(°) | 径向(mm) | 轴向(mm) | ||||||||||||
| 螺钉夹紧型 DFG01 |
30 | 29 | 18 | 11 | 13 | 6.5 | M4 | 3.5 | 10 | 20 | 1500 | 7.5×10-⁶ | 180 | 2 | 5 | ±1 |
| 40 | 39 | 21.5 | 15 | 14.5 | 7 | M5 | 8 | 16 | 32 | 3.9×10-⁵ | 1200 | |||||
| 55 | 54 | 28.5 | 17 | 19 | 9.5 | M6 | 13 | 45 | 90 | 1.6×10-⁴ | 2500 | |||||
| 65 | 64 | 35.5 | 18 | 25 | 12 | M8 | 30 | 120 | 240 | 3.8×10-⁴ | 4000 | |||||
| 80 | 79 | 41 | 21.5 | 28 | 14 | M10 | 30 | 240 | 480 | 1.0×10⁻³ | 10000 | |||||
| 螺钉夹紧分离型 DFG11 |
30 | 29 | 18 | 11 | 13 | 6.5 | M4 | 3.5 | 10 | 20 | 1500 | 7.5×10-⁶ | 180 | 2 | 5 | ±1 |
| 40 | 39 | 21.5 | 15 | 14.5 | 7 | M5 | 8 | 16 | 32 | 3.9×10-⁵ | 1200 | |||||
| 55 | 54 | 28.5 | 17 | 19 | 9.5 | M6 | 13 | 45 | 90 | 1.6×10-⁴ | 2500 | |||||
| 65 | 64 | 35.5 | 18 | 25 | 12 | M8 | 30 | 120 | 240 | 3.8×10-⁴ | 4000 | |||||
| 80 | 79 | 41 | 21.5 | 28 | 14 | M10 | 30 | 240 | 480 | 1.0×10⁻³ | 10000 | |||||
惯性力矩和重量按最大孔径计算！
可选加工参数
可选加工
产品简介
产品简介
产品问答
产品问答
关于此产品的常见问题
1、梅花式联轴器的使用温度范围？
正常情况下，使用温度在-50℃~+80℃。
2、梅花式联轴器的适用工况。
梅花垫用于吸收震动，最适合启停/正反转频繁的系统。
3、梅花联轴器梅花垫多久更换比较好？
至于更换的时间周期，这没有一个固定的数值可以参考。不同的机器设备上的使用情况不同，如果是安装问题可能运转 1 天就直接磨坏了；
而安装到位，要看实际的传递效果，半年、一年都可能发生磨损。所以， 对于梅花联轴器定期的维护必不可少。
4、梅花垫的硬度大小对联轴器的影响。
梅花垫硬度越高，则联轴器所能承受的扭矩也就越大，其调偏性能会下降；梅花垫硬度越低，则承受的扭矩也就越小，但调偏性能会上升。
