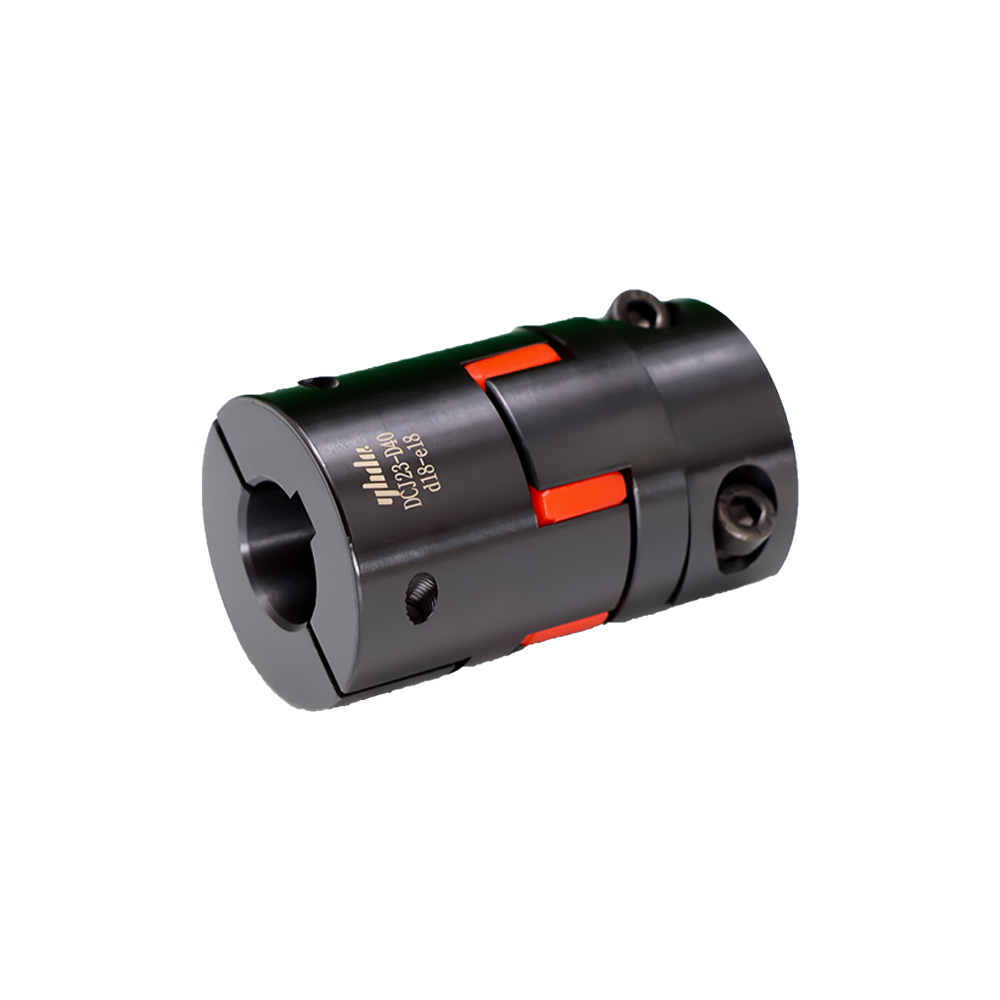

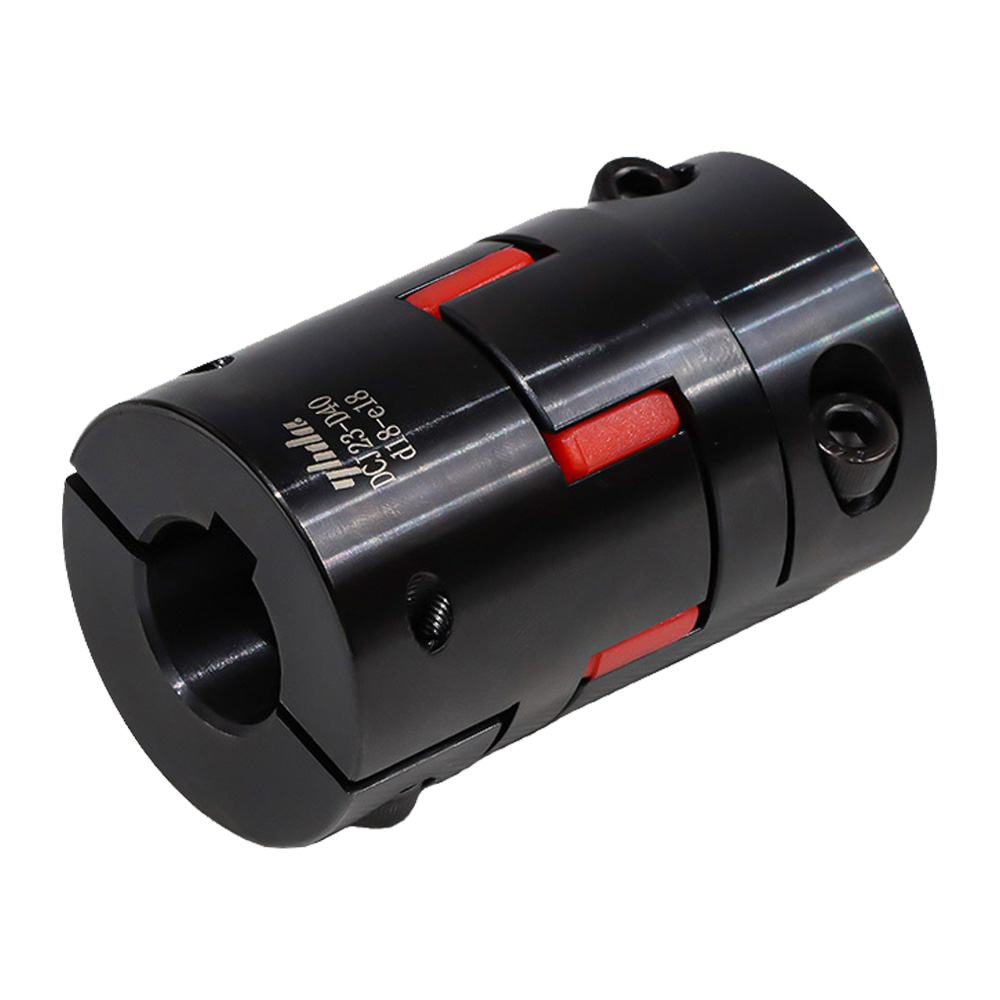

梅花式联轴器带键槽螺钉夹紧分离型/螺钉夹紧分离型碳钢/铝合金聚氨酯梅花垫

品牌名称：

怡合达

条件筛选：

种类筛选梅花式联轴器

类型梅花式

调整环材质聚氨酯

轴锁紧方式螺钉夹紧分离型

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

引导式选型

SKU信息

3D模型

3D图库

规格参数

全部型号

3D预览

可选加工

产品简介

产品问答

材质图

参数图

材质图

代码	类型	材质		表面处理	附件
		主体	间隔环	主体
DCJ23	带键槽螺钉夹紧分离型	S45C	聚氨酯	发黑	内六角圆柱头螺钉
DCJ26	螺钉夹紧分离型	铝合金		本色阳极氧化

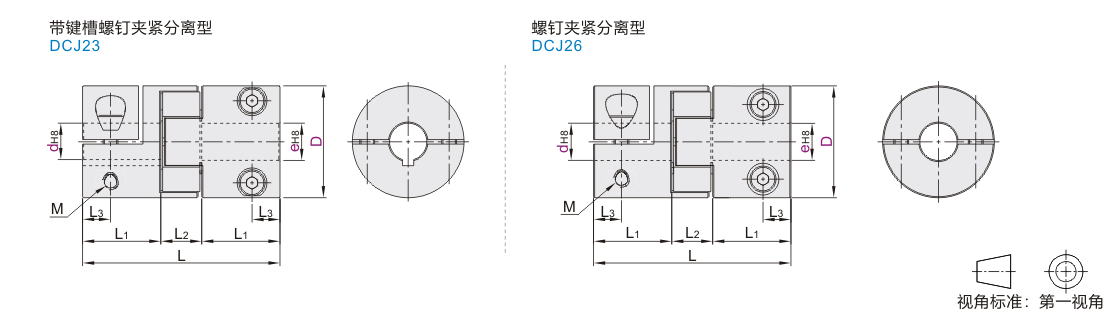

参数图

选型表

型号		d-e
代码	D	d-e
带键槽螺钉夹紧分离型 DCJ23 螺钉夹紧分离型 DCJ26	30	d	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14	15
	30	e	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	7 8 9 9.525 10 11 12 12.7 13 14 15	8 9 9.525 10 11 12 12.7 13 14 15	9 9.525 10 11 12 12.7 13 14 15	9.525 10 11 12 12.7 13 14 15	10 11 12 12.7 13 14 15	11 12 12.7 13 14 15	12 12.7 13 14 15	12.7 13 14 15	13 14 15	14 15	15
	40	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20	22
	40	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	10 11 12 12.7 13 14 15 16 17 18 19 20 22	11 12 12.7 13 14 15 16 17 18 19 20 22	12 12.7 13 14 15 16 17 18 19 20 22	12.7 13 14 15 16 17 18 19 20 22	13 14 15 16 17 18 19 20 22	14 15 16 17 18 19 20 22	15 16 17 18 19 20 22	16 17 18 19 20 22	17 18 19 20 22	18 19 20 22	19 20 22	20 22	22
	55	d	12	12.7	13	14	15	16	17	18	19	20	22	24	25	28	30
	55	e	12 12.7 13 14 15 16 17 18 19 20 22 24 25 28 30	12.7 13 14 15 16 17 18 19 20 22 24 25 28 30	13 14 15 16 17 18 19 20 22 24 25 28 30	14 15 16 17 18 19 20 22 24 25 28 30	15 16 17 18 19 20 22 24 25 28 30	16 17 18 19 20 22 24 25 28 30	17 18 19 20 22 24 25 28 30	18 19 20 22 24 25 28 30	19 20 22 24 25 28 30	20 22 24 25 28 30	22 24 25 28 30	24 25 28 30	25 28 30	28 30	30
	65	d	14	15	16	17	18	19	20	22	24	25	28	30	32	35	36	38
	65	e	14 15 16 17 18 19 20 22 24 25 28 30 32 35 36 38	15 16 17 18 19 20 22 24 25 28 30 32 35 36 38	16 17 18 19 20 22 24 25 28 30 32 35 36 38	17 18 19 20 22 24 25 28 30 32 35 36 38	18 19 20 22 24 25 28 30 32 35 36 38	19 20 22 24 25 28 30 32 35 36 38	20 22 24 25 28 30 32 35 36 38	22 24 25 28 30 32 35 36 38	24 25 28 30 32 35 36 38	25 28 30 32 35 36 38	28 30 32 35 36 38	30 32 35 36 38	32 35 36 38	35 38	36 38	38
	80	d	19	20	22	24	25	28	30	32	35	36	38	40	42	45
	80	e	19 20 22 24 25 28 30 32 35 36 38 40 42 45	20 22 24 25 28 30 32 35 36 38 40 42 45	22 24 25 28 30 32 35 36 38 40 42 45	24 25 28 30 32 35 36 38 40 42 45	25 28 30 32 35 36 38 40 42 45	28 30 32 35 36 38 40 42 45	30 32 35 36 38 40 42 45	32 35 36 38 40 42 45	35 36 38 40 42 45	36 38 40 42 45	38 40 42 45	40 42 45	42 45	45

尺寸性能表

型号		L	L1	L2	L3	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差
代码	D	L	L1	L2	L3	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向 (mm)	角向 (°)	轴向 (mm)
DCJ23	30	53	21	11	7.5	M4	3.4	12.5	25	21000	1.4×10⁻⁵	130	0.1	1	±1
	40	66	25.5	15	8.5	M5	7	17	34	15000	8.7×10⁻⁵	1200			±1.2
	55	78	30.5	17	10	M6	14	45	90	10000	3.6×10⁻³	2500			±1.4
	65	90	36	18	12	M8	30	100	200	9000	8.7×10⁻³	3800			±1.5
	80	113.5	46	21.5	15	M8	30	250	500	8000	4.1×10⁻²	4000			±1.8
DCJ26	30	53	21	11	7.5	M4	3.4	12.5	25	21000	1.4×10⁻⁵	130	0.1	1	±1
	40	66	25.5	15	8.5	M5	7	17	34	15000	8.7×10⁻⁵	1200			±1.2
	55	78	30.5	17	10	M6	14	45	90	10000	3.6×10⁻³	2500			±1.4
	65	90	36	18	12	M8	30	100	200	9000	8.7×10⁻³	3800			±1.5
	80	113.5	46	21.5	15	M10	30	250	500	8000	4.1×10⁻²	4000			±1.8

惯性力矩和重量按最大孔计算!
