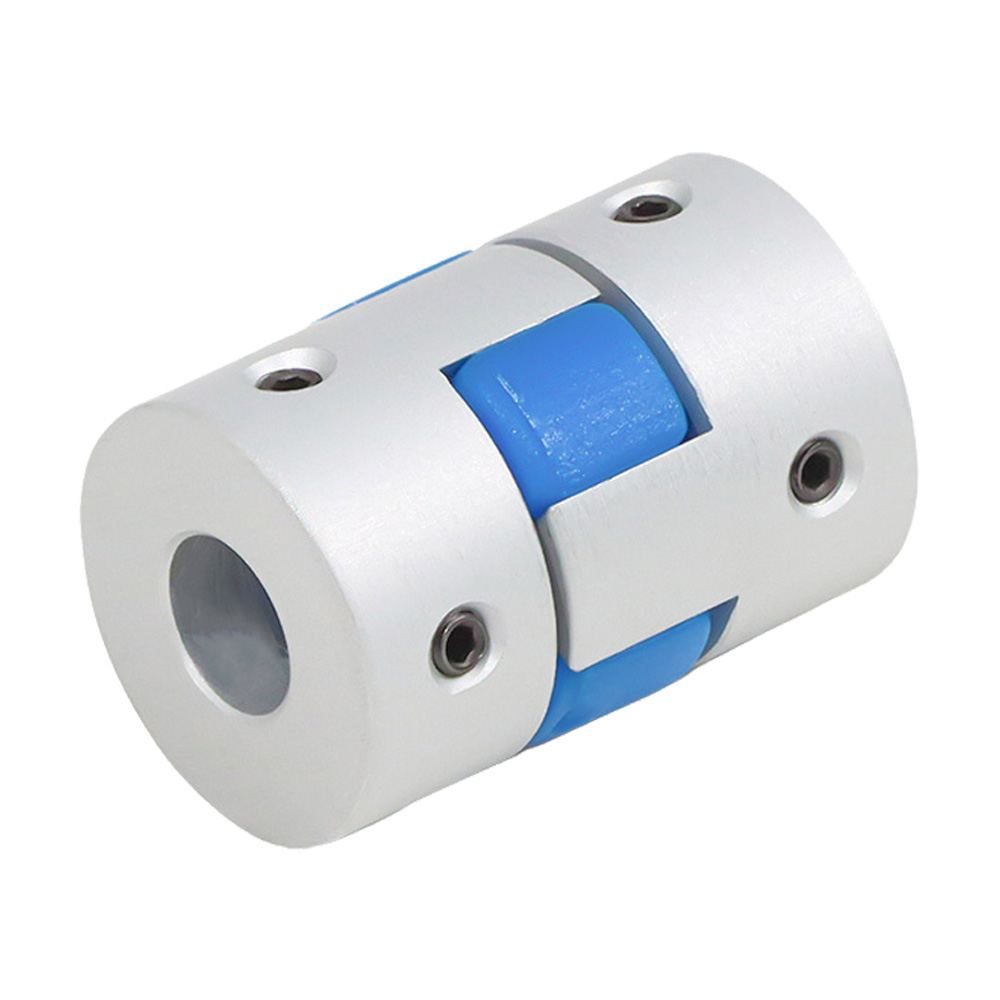

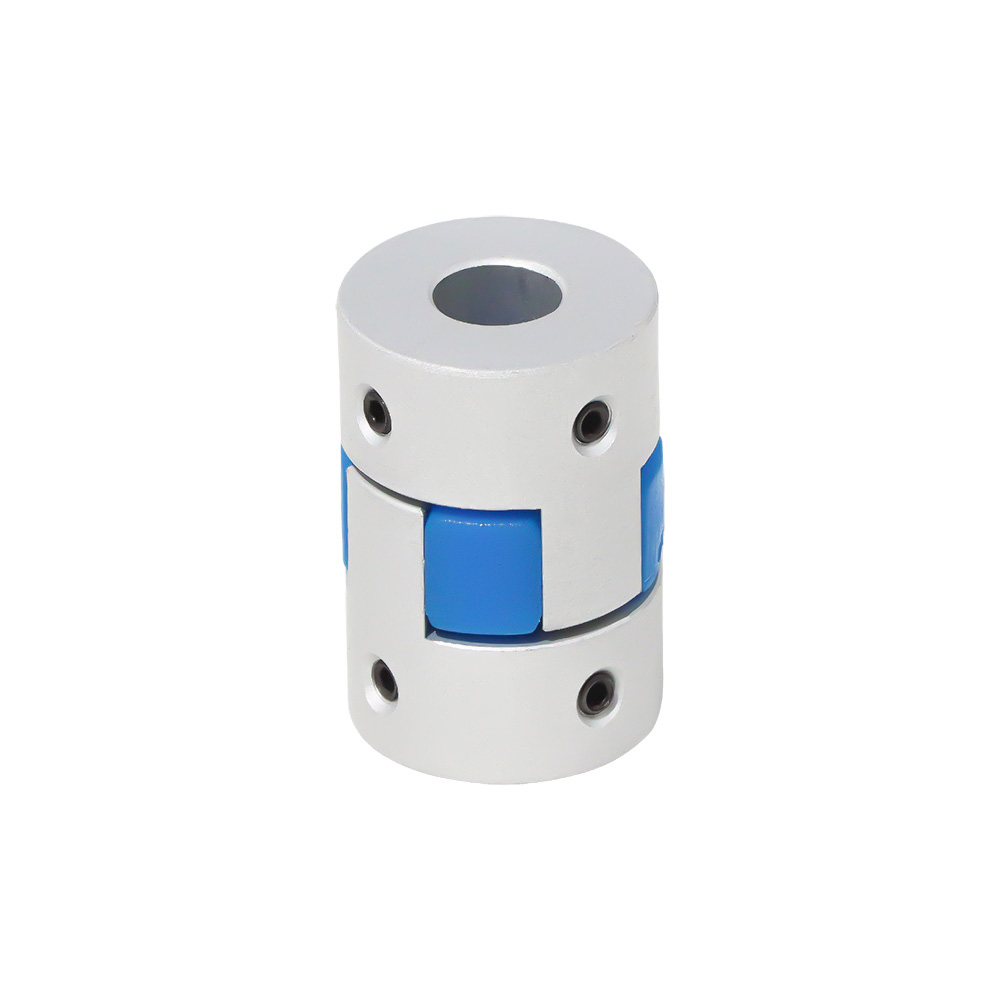

        梅花式联轴器 螺钉固定型 铝合金 聚氨酯梅花垫

        品牌名称：

        怡合达

        条件筛选：

        类型 梅花式
        主体材质 铝合金
        表面处理 本色阳极氧化
        调整环材质 聚氨酯
        轴锁紧方式 螺钉固定型
        种类筛选 梅花式联轴器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            规格参数

            全部型号

            3D预览

            可选加工

            产品简介

            联轴器安装SOP

            选型工具

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            本体 间隔环 本体
            DCJ03 螺钉固定型 铝合金 聚氨酯 本色阳极氧化 内六角紧定螺钉



            特点
            ●使用温度-20C~60℃。
            ●因偏心、偏角、轴向的位移均为单独的允许值，所以当多种偏差同时出现时，该允许值将缩小。
            C尺寸在组装时请预留，否则将影响允许偏角，加速轴及联轴器的损坏。

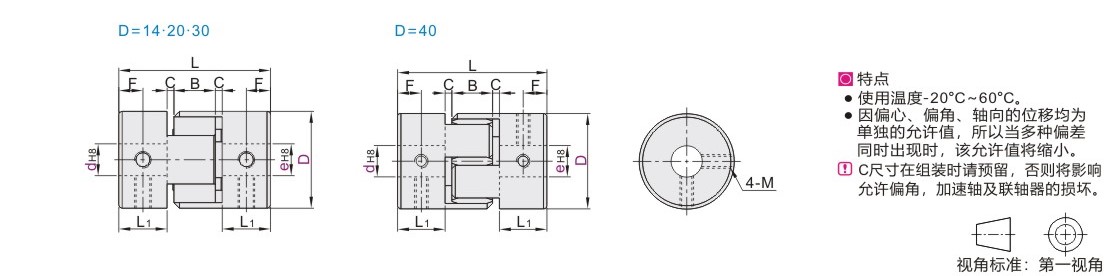

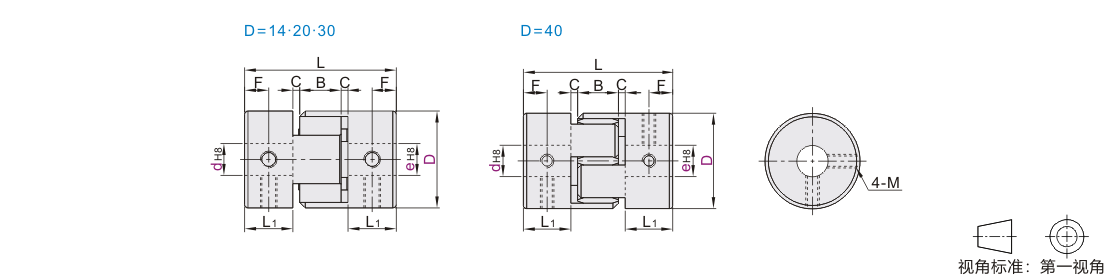

            参数图



            选型表

            型号 间隔环颜色 d-e
            代码 D
            DCJ03 14 B（蓝色）
            R（红色）            		 d 3 4 5 6
            e 3  4  5  6 4  5  6 5  6 6
            20 d 5 6 6.35 7 8 9.525
            e 5  6  6.35  7  8  9.525 6  6.35  7  8  9.525 6.35  7  8  9.525 7  8  9.525 8  9.525 9.525



            型号 间隔环颜色 d-e
            代码 D
            DCJ03 30 B（蓝色）
            R（红色）            		 d 7 8 9.525 10 11 12 14
            e 7  8  9.525  10  11  12  14 8  9.525  10  11  12  14 9.525  10  11  12  14 10  11  12  14 11  12  14 12  14 14
            40 d 10 11 12 14 15 16
            e 10  11  12  14  15  16 11  12  14  15  16 12  14  15  16 14  15  16 15  16 16



            尺寸性能表

            型号 L L1 B C F M 锁紧扭矩（N·m） 额定扭矩（N·m） 容许安装偏差 静态扭转刚性
             (N·m/rad)            		 最高转速(r/min)  惯性力矩(kg·m²) 重量（g）
            角向（°） 径向（mm） 轴向（mm）
            代码 D B R B R B R
            DCJ03 14 22 7 6 1 3.5 M3 0.7 0.7 2 1.0 0.15 0.10 +0.6
            0            		 8 22 27000 2.1×10⁻⁷ 7.3
            20 30 10 8 5 1.8 5 0.20 +0.8
            0            		 16 55 19000 1.0×10⁻⁶ 18
            30 35 11 10 1.5 5.5 M4 1.7 4 12.5 0.20 +1.0
            0            		 46 130 13000 5.9×10⁻⁶ 46
            40 66 25 12 2 12.5 M5 4 4.9 17 0.15 +1.2
            0            		 380 1200 96000 4.0×10⁻⁵ 150

                                                                                                                                                                                                                            惯性力矩和重量按最大孔径计算。
