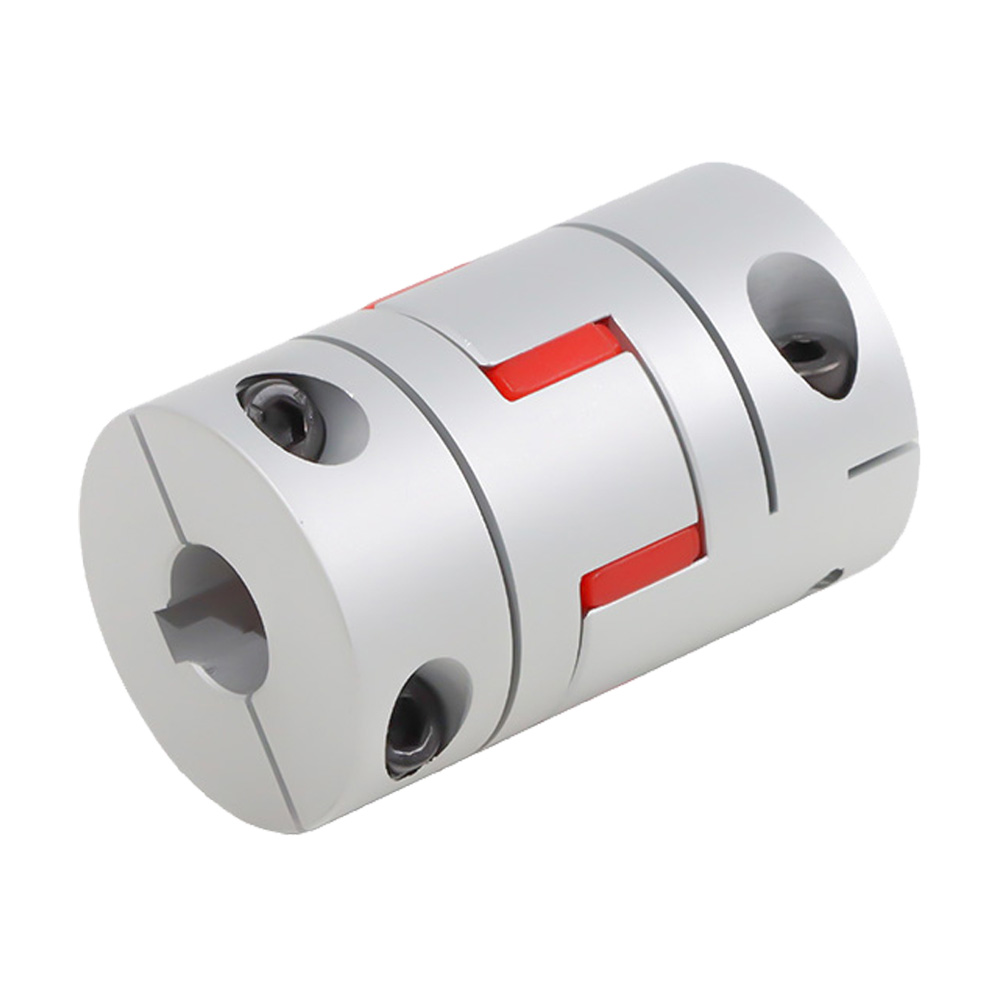

梅花式联轴器 带键槽螺钉夹紧型 铝合金 聚氨酯梅花垫
品牌名称：
怡合达
条件筛选：
种类筛选 梅花式联轴器
类型 梅花式
主体材质 铝合金
表面处理 本色阳极氧化
调整环材质 聚氨酯
轴锁紧方式 带键槽螺钉夹紧型
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
起订量：1PCS
, 加量幅度：1PCS
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码DCM03的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
技术图档
全部型号
3D预览
技术图档（二）
产品简介
产品问答
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件 | |
| 主体 | 间隔环 | 主体 | |||
| DCM03 | 带键槽螺钉夹紧型 | 铝合金 | 聚氨酯 | 本色阳极氧化 | 内六角圆柱头螺钉 |

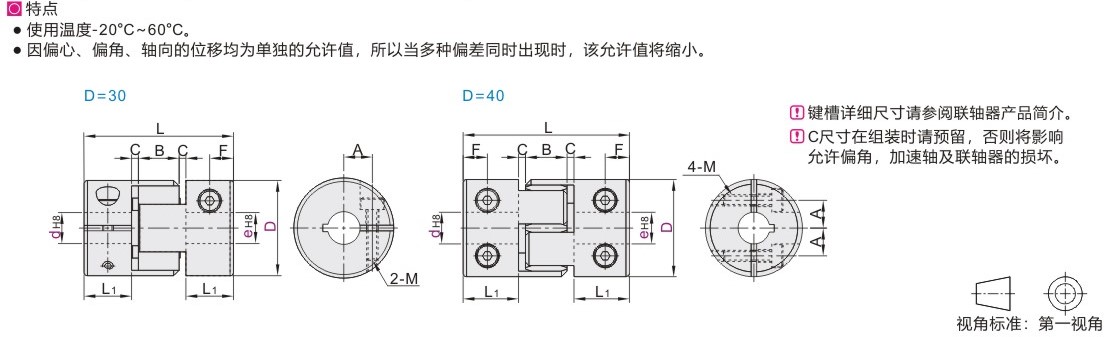

特点
●使用温度-20°℃~60°℃。
●因偏心、偏角、轴向的位移均为单独的允许值，所以当多种偏差同时出现时，该允许值将缩小。
键槽详细尺寸请参阅联轴器产品简介。C尺寸在组装时请预留，否则将影响
允许偏角，加速轴及联轴器的损坏。
参数图
选型表
| 型号 | 间隔环颜色 | d-e | ||||||||
| 代码 | D | |||||||||
| DCM03 | 30 | B（蓝色） R（红色） |
d | 10 | 11 | 12 | ||||
| e | 10 11 12 | 11 12 | 12 | |||||||
| 40 | d | 10 | 11 | 12 | 14 | 15 | 16 | |||
| e | 10 11 12 14 15 16 | 11 12 14 15 16 | 12 14 15 16 | 14 15 16 | 15 16 | 16 | ||||
尺寸性能表
| 型号 | L | L1 | B | C | F | A | M | 锁紧扭矩（N.m） | 额定扭矩（N.m） | 容许安装偏差 | 静态扭转刚性 (N.m/rad) |
最高转速(r/min) | 惯性力矩(kg.m²) | 重量（g） | ||||||
| 角向（°） | 径向（mm） | 轴向（mm） | ||||||||||||||||||
| 代码 | D | B | R | B | R | B | R | |||||||||||||
|
DCM03 |
30 | 35 | 11 | 10 | 1.5 | 5.5 | 10 | M4 | 2.5 | 4 | 12.5 | 1.0 | 0.20 | 0.10 | +1.0 0 |
46 | 130 | 5100 | 4.2×10⁻⁶ | 50 |
| 40 | 66 | 25 | 12 | 2 | 8.5 | 14 | M5 | 4 | 4.9 | 17 | 0.15 | +1.2 0 |
380 | 1200 | 3800 | 3.7×10⁻⁵ | 160 | |||
惯性力矩和重量按最大孔径计算。
产品简介
产品简介
产品问答
产品问答
关于此产品的常见问题
1、梅花式联轴器的使用温度范围？
正常情况下，使用温度在-50℃~+80℃。
2、梅花式联轴器的适用工况。
梅花垫用于吸收震动，最适合启停/正反转频繁的系统。
3、梅花联轴器梅花垫多久更换比较好？
至于更换的时间周期，这没有一个固定的数值可以参考。不同的机器设备上的使用情况不同，如果是安装问题可能运转 1 天就直接磨坏了；
而安装到位，要看实际的传递效果，半年、一年都可能发生磨损。所以， 对于梅花联轴器定期的维护必不可少。
4、梅花垫的硬度大小对联轴器的影响。
梅花垫硬度越高，则联轴器所能承受的扭矩也就越大，其调偏性能会下降；梅花垫硬度越低，则承受的扭矩也就越小，但调偏性能会上升。
