图片仅供参考，请以已选的规格为准

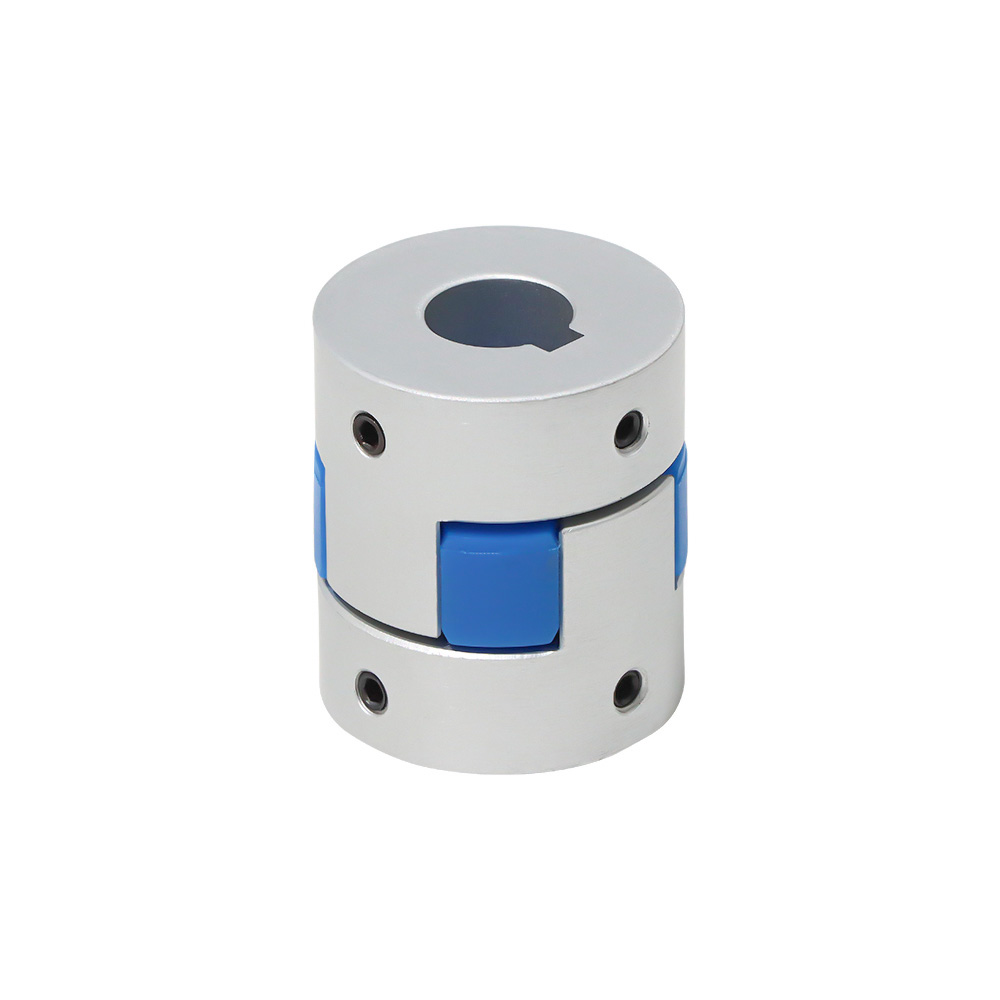

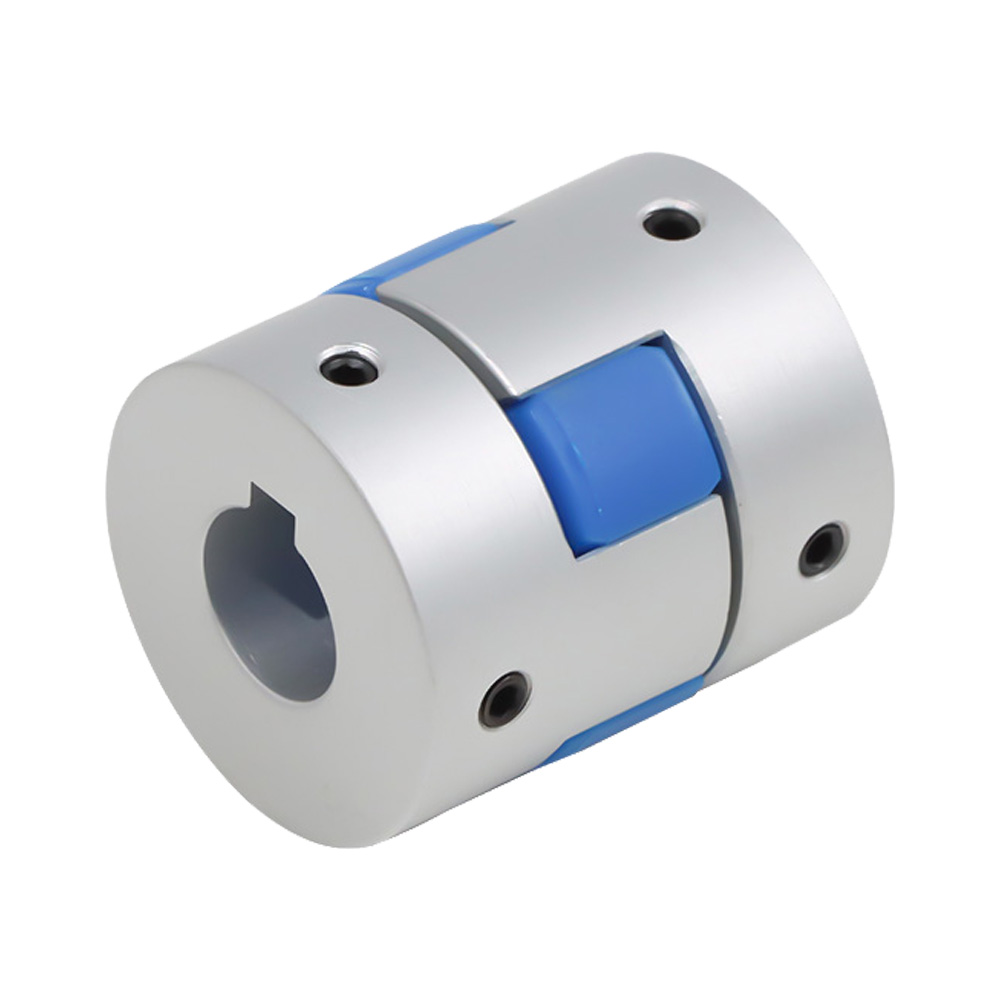

梅花式联轴器 带键槽螺钉固定型 铝合金 聚氨酯梅花垫
品牌名称：
怡合达
条件筛选：
类型 梅花式
主体材质 铝合金
表面处理 本色阳极氧化
调整环材质 聚氨酯
轴锁紧方式 带键槽螺钉固定型
种类筛选 梅花式联轴器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
规格参数
全部型号
3D预览
产品简介
产品问答
联轴器安装SOP
选型工具
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件 | |
| 主体 | 间隔环 | 主体 | |||
| DCK03 | 带键槽螺钉固定型 | 铝合金 | 聚氨酯 | 本色阳极氧化 | 内六角紧定螺钉 |
特点
●使用温度-20°℃~60°℃；
●因偏心、偏角、轴向的位移均为单独的允许值，所以当多种偏差同时出现时，该允许值将缩小。
键槽详细尺寸请参阅联轴器产品简介。C尺寸在组装时请预留，否则将影响允许偏角，加速轴及联轴器的损坏。
参数图
选型表
| 型号 | 间隔环颜色 | d-e | ||||||||
| 代码 | D | |||||||||
| DCK03 | 30 | B（蓝色） R（红色） |
d | 10 | 11 | 12 | 14 | |||
| e | 10 11 12 14 | 11 12 14 | 12 14 | 14 | ||||||
| 40 | d | 10 | 11 | 12 | 14 | 15 | 16 | |||
| e | 10 11 12 14 15 16 | 11 12 14 15 16 | 12 14 15 16 | 14 15 16 | 15 16 | 16 | ||||
尺寸性能表
| 型号 | L | L1 | B | C | F | M | 锁紧扭矩（N·m） | 额定扭矩（N·m） | 容许安装偏差 | 静态扭转刚性 (N·m/rad) |
最高转速(r/min) | 惯性力矩(kg·m²) | 重量（g） | ||||||
| 角向（°） | 径向（mm） | 轴向（mm） | |||||||||||||||||
| 代码 | D | B | R | B | R | B | R | ||||||||||||
|
DCK03 |
30 | 35 | 11 | 10 | 1.5 | 5.5 | M4 | 1.7 | 4 | 12.5 | 1.0 | 0.20 | 0.10 | +1.0 0 |
46 | 130 | 5100 | 5.8×10⁻⁶ | 45 |
| 40 | 66 | 25 | 12 | 2 | 12.5 | M5 | 4 | 4.9 | 17 | 0.15 | +1.2 0 |
380 | 1200 | 3800 | 3.8×10⁻⁵ | 150 | |||
惯性力矩和重量按最大孔径计算。
-
