        医疗 梅花式联轴器 螺钉夹紧型/螺钉固定型 铝合金

        品牌名称：

        怡合达

        条件筛选：

        主体材质 铝合金
        表面处理 本色阳极氧化
        调整环材质 聚氨酯
        种类筛选 梅花式联轴器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工

            产品简介

            联轴器安装SOP

            选型工具

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            主体 间隔环
            Y-CAB41 螺钉固定型 铝合金 聚氨酯 本色阳极氧化 内六角紧定螺钉
            Y-CAB42 螺钉夹紧型 内六角圆柱头螺钉



            特点
            缓冲部件采用聚氨酯弹性体为原料，扭矩超越传统爪形联轴器的2倍以上。
            缓冲部件采用预压缩设计，可在无间隙的条件下使用。
            聚氨酯弹性体传递对震动和冲击的吸收性良好。
            顺时针和逆时针回转时特性完全一样。
            聚氨酯弹性体能抗油和电气绝缘。



            因偏心、偏角、轴向的位移如果同时出现多种偏差时，则各容许值会降低。

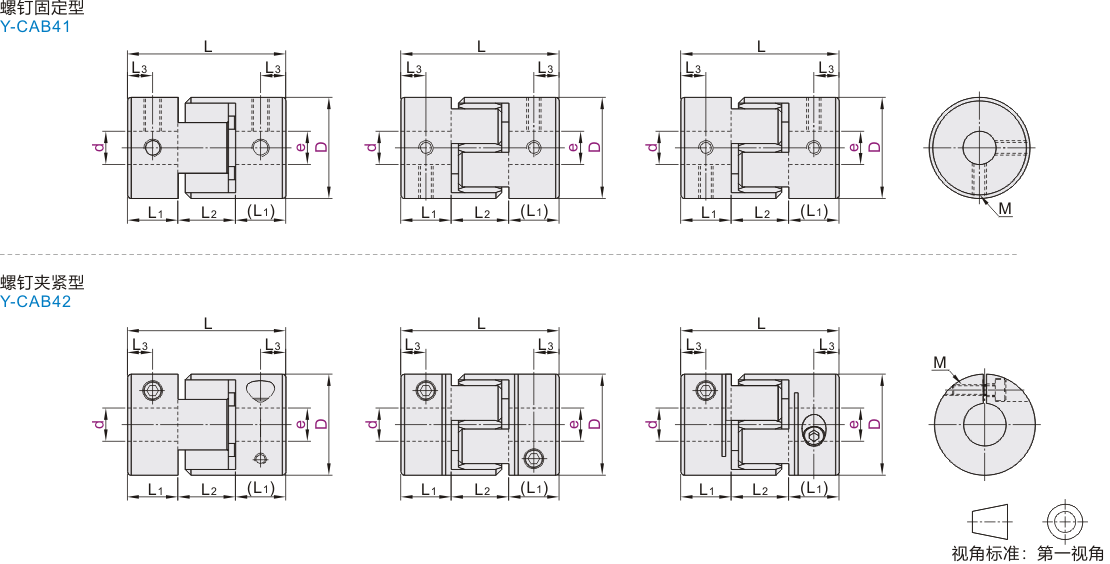

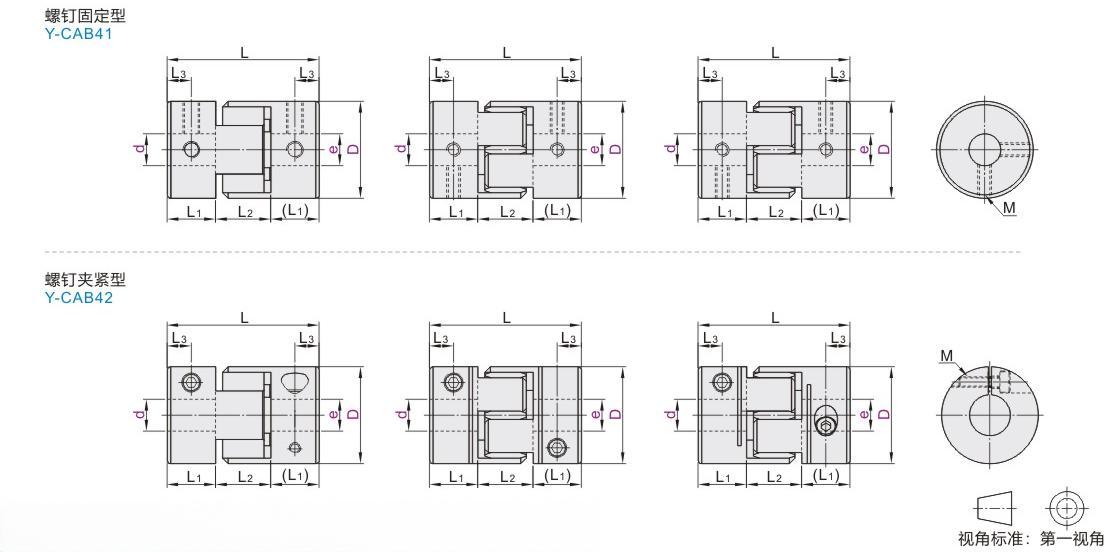

            参数图



            选型表

            型号 d-e
            代码 D

            螺钉固定型
            Y-CAB41


            螺钉夹紧型
            Y-CAB42

            		 14  d 3 4 5 6 6.35 7
            e 3  4  5  6  6.35  7 4  5  6  6.35  7 5  6  6.35  7 6  6.35  7 6.35  7 7
            20  d 4 5 6 6.35 7 8 9 9.525 10
            e 4  5  6  6.35  7  8  9  9.525  10 5  6  6.35  7  8  9  9.525  10 6  6.35  7  8  9  9.525  10 6.35  7  8  9  9.525  10 7  8  9  9.525  10 8  9  9.525  10 9  9.525  10 9.525  10 10
            25  d 5 6 6.35 7 8 9 9.525 10 11 12
            e 5  6  6.35  7  8  9  9.525  10  11  12 6  6.35  7  8  9  9.525  10  11  12 6.35  7  8  9  9.525  10  11  12 7  8  9  9.525  10  11  12 8  9  9.525  10  11  12 9  9.525  10  11  12 9.525  10  11  12 10  11  12 11  12 12
            30  d 5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15
            e 5  6  6.35  7  8  9  9.525  10  11  12  12.7  13  14  15 6  6.35  7  8  9  9.525  10  11  12  12.7  13  14  15 6.35  7  8  9  9.525  10  11  12  12.7  13  14  15 7  8  9  9.525  10  11  12  12.7  13  14  15 8  9  9.525  10  11  12  12.7  13  14  15 9  9.525  10  11  12  12.7  13  14  15 9.525  10  11  12  12.7  13  14  15 10  11  12  12.7  13  14  15 11  12  12.7  13  14  15 12  12.7  13  14  15 12.7  13  14  15 13  14  15 14  15 15
            35  d 8 9 9.525 10 11 12 12.7 13 14 15 16 17
            e 8  9  9.525  10  11  12  12.7  13  14  15  16  17 9  9.525  10  11  12  12.7  13  14  15  16  17 9.525  10  11  12  12.7  13  14  15  16  17 10  11  12  12.7  13  14  15  16  17 11  12  12.7  13  14  15  16  17 12  12.7  13  14  15  16  17 12.7  13  14  15  16  17 13  14  15  16  17 14  15  16  17 15  16  17 16  17 17
            40  d 8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22
            e 8  9  9.525  10  11  12  12.7  13  14  15  16  17  18  19  20  22 9  9.525  10  11  12  12.7  13  14  15  16  17  18  19  20  22 9.525  10  11  12  12.7  13  14  15  16  17  18  19  20  22 10  11  12  12.7  13  14  15  16  17  18  19  20  22 11  12  12.7  13  14  15  16  17  18  19  20  22  12  12.7  13  14  15  16  17  18  19  20  22  12.7  13  14  15  16  17  18  19  20  22  13  14  15  16  17  18  19  20  22 14  15  16  17  18  19  20  22 15  16  17  18  19  20  22 16  17  18  19  20  22 17  18  19  20  22 18  19  20  22 19  20  22 20  22 22
            40L d 8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22
            e 8  9  9.525  10  11  12  12.7  13  14  15  16  17  18  19  20  22 9  9.525  10  11  12  12.7  13  14  15  16  17  18  19  20  22 9.525  10  11  12  12.7  13  14  15  16  17  18  19  20  22 10  11  12  12.7  13  14  15  16  17  18  19  20  22 11  12  12.7  13  14  15  16  17  18  19  20  22 12  12.7  13  14  15  16  17  18  19  20  22 12.7  13  14  15  16  17  18  19  20  22 13  14  15  16  17  18  19  20  22 14  15  16  17  18  19  20  22  15  16  17  18  19  20  22  16  17  18  19  20  22  17  18  19  20  22  18  19  20  22 19  20  22 20  22 22
            55  d 12 12.7 13 14 15 16 17 18 19 20 22 24 25 28 30
            e 12  12.7  13  14  15  16  17  18  19  20  22  24  25  28  30 12.7  13  14  15  16  17  18  19  20  22  24  25  28  30 13  14  15  16  17  18  19  20  22  24  25  28  30 14  15  16  17  18  19  20  22  24  25  28  30 15  16  17  18  19  20  22  24  25  28  30 16  17  18  19  20  22  24  25  28  30 17  18  19  20  22  24  25  28  30 18  19  20  22  24  25  28  30 19  20  22  24  25  28  30 20  22  24  25  28  30 22  24  25  28  30 24  25  28  30 25  28  30 28  30 30
            65  d 14 15 16 17 18 19 20 22 24 25 28 30 32 35 36 38
            e 14  15  16  17  18  19  20  22  24  25  28  30  32  35  36  38 15  16  17  18  19  20  22  24  25  28  30  32  35  36  38 16  17  18  19  20  22  24  25  28  30  32  35  36  38 17  18  19  20  22  24  25  28  30  32  35  36  38 18  19  20  22  24  25  28  30  32  35  36  38 19  20  22  24  25  28  30  32  35  36  38 20  22  24  25  28  30  32  35  36  38 22  24  25  28  30  32  35  36  38 24  25  28  30  32  35  36  38 25  28  30  32  35  36  38 28  30  32  35  36  38 30  32  35  36  38 32  35  36  38 35  36  38 36  38 38
            80  d 19 20 22 24 25 28 30 32 35 36 38 40 42 45
            e 19  20  22  24  25  28  30  32  35  36  38  40  42  45 20  22  24  25  28  30  32  35  36  38  40  42  45 22  24  25  28  30  32  35  36  38  40  42  45 24  25  28  30  32  35  36  38  40  42  45 25  28  30  32  35  36  38  40  42  45 28  30  32  35  36  38  40  42  45 30  32  35  36  38  40  42  45 32  35  36  38  40  42  45 35  36  38  40  42  45 36  38  40  42  45 38  40  42  45 40  42  45 42  45 45



            尺寸性能表

            型号
            		 L
            		 L1
            		 L2
            		 L3
            		 M
            		 锁紧扭矩
            (N·m)
            		 额定扭矩
            (N·m)
            		 最大扭矩
            (N·m)
            		 最高转速
            (r/min)
            		 惯性力矩
            (kg·m2)
            		 静态扭转刚性
            (N·m/rad)
            		 最大容许偏差
            		 重量(g)
            代码 D 径向(mm) 角向(°) 轴向(mm)
            螺钉固定型
            Y-CAB41            		 14 22 6.5 9 3.8 M4 0.7  2 4 10000 1.98×10⁻⁷ 20 0.1 1.0 ±0.6 6
            20 30 10.3 5.2 M4 1.7 4.8 9.6 1.09×10⁻⁶ 42 ±0.8 18
            25 34 11.5 11 5.8 9.5 19 4.26×10⁻⁶ 95 ±0.9 32
            30 35 11.7 11.6 5.9 12 24 6.19×10⁻⁶ 132 ±1 .0 47
            35 50 18 14 9 M5 4
            		 15 30 2.56×10⁻⁵ 950 ±1.1 90
            40 55 20 15 10 16.5 33 3.34×10⁻⁵ 1250 ±1.2 123
            40L 66 25.5 12.8 4.0 1×10⁻⁵ 1500 150
            55 78 30.5 17 15.3 M6 7 45 90 7000 1.63×10⁻⁴ 1940 ±1.4 346
            65 90 36 18 18 M8 15 100 200 6000 3.69×10⁻⁴ 3010 ±1.5 510
            80 114 46 22 23 250 500 5000 1.04×10⁻³ 5820 ±1.8 1010
            螺钉夹紧型
            Y-CAB42            		 14 22 6.5 9 3.8 M2 1 2 4 10000 1.98×10⁻⁷ 20 0.1 1.0 ±0.6 6
            20 30 10.3 5.2 M3 1.5 4.8 9.6 1.09×10⁻⁶ 42 ±0.8 18
            25 34 11.5 11 5.8 3.4 9.5 19 4.26×10⁻⁶ 95 ±0.9 32
            30 35 11.7 11.6 5.9 M4 12 24 6.19×10⁻⁶ 132 ±1.0 47
            35 50 18 14 6.5 M5 7 15 30 2.56×10⁻⁵ 950 ±1.1 90
            40 55 20 15 6.7 16.5 33 3.34×10⁻⁵ 1250 ±1.2 123
            40L 66 25.5 8.7 4.0 1×10⁻⁵ 1500 152
            55 78 30.5 17 11 M6 14 45 90 700 1.63×10⁻⁴ 1940 ±1.4 346
            65 90 36 18 12.3 M8 30 100 200 6000 3.69×10⁻⁴ 3010 ±1.5 532
            80 114 46 22 11.5 250 500 5000 1.04×10⁻³ 5820 ±1.8 1000

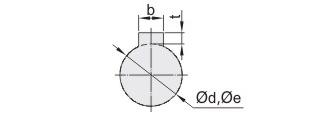

            键槽尺寸表



            轴径尺寸 键槽尺寸
            Ød,Øe
            (mm)            		 宽度b(mm) 深度t(mm)
            标准尺寸 公差 标准尺寸 公差
            Ø6~Ø7.99 2 ±0.0125 1 +0.1
            0
            Ø8~Ø10 3 1.4
            Ø10.01~Ø12 4 ±0.015 1.8
            Ø12.01~Ø17 5 2.3
            Ø17.01~Ø22 6 2.8
            Ø22.01~Ø30 8 ±0.018 3.3
            Ø30.01~Ø38 10 +0.2
            0
            Ø38.01~Ø44 12 ±0.0215
            Ø44.01~Ø50 14 3.8
