同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 3 项未选择

      重置

      代码

      产品选型

      外径D(mm)

      轴孔径d(mm)

      22~180
      /1

      轴孔径e(mm)

      22~180
      /1
      查看大图

      图片仅供参考，请以已选的规格为准

        梅花式联轴器 带键槽螺钉固定型 聚氨酯梅花垫 碳钢 发黑 高扭矩

        品牌名称：

        怡合达

        条件筛选：

        类型 梅花式
        主体材质 铸铁
        表面处理 发黑
        调整环材质 聚氨酯
        轴锁紧方式 带键槽螺钉固定型
        种类筛选 梅花式联轴器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            联轴器安装SOP

            选型工具

            材质图

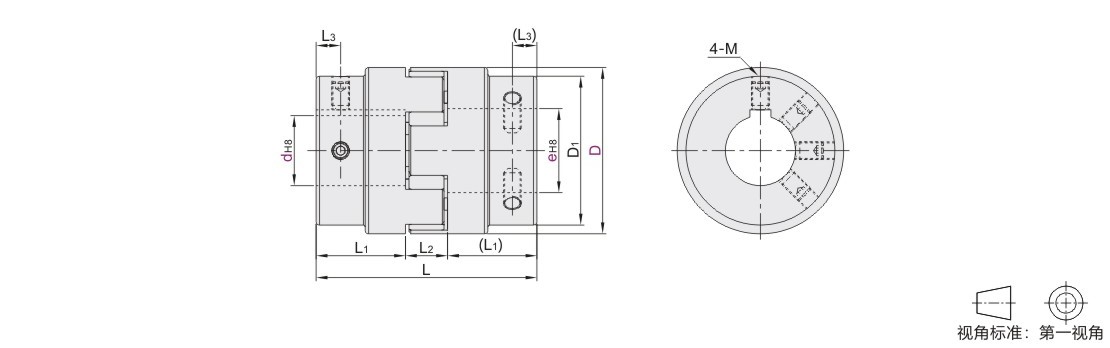

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            主体 间隔环 主体
            DCK22 带键槽螺钉固定型 铸铁 聚氨酯 发黑 内六角紧定螺钉





            参数图



            选型表

            型号
            		 d
            最小单位1
            		 e
            最小单位1
            		 L
            		 L 1
            		 L2
            		 L3 D1 M
            		 锁紧扭矩
            (N.m)
            		 额定扭矩
            (N.m)            		 最大扭矩
            (N.m)
            		 最高转速
            (r/min)
            		 惯性力矩
            ( kg.m²)
            		 容许安装偏差
            		 重量
            ( kg)
            代码 D 径向(mm) 轴向(mm) 角向(°)
            DCK22 135  22~65 22 ~65 185  75  35  20  115  M10 59  1280  1880  5600  0.031  0.42  -1.0 ~2.6 1.2  10.89
            160  30~75 30 ~75 210  85  40  25  135    2930  3840  4750  0.068  0.48  -1.5 ~3 17.73
            200  40~90 40 ~90 245  100  45  30  160  M12 110  7200  7200  3750  0.159  0.5  -1.5 ~3.4 29.6
            225  50~100 50 ~ 100 270  110  50  180  M14 180  9900  9900  3350  0.277  0.52  -1.5 ~3.8 41
            255  60~110 60 ~ 110 295  120  55  35  200  12000  14400  3000  0.51  0.55  -2.0 ~4.2 1.3  58.6
            290  60~125 60 ~ 125 340  140  60  40  230  15000  20000  2650  1.0  0.6  -2.0 ~4.6 88.4
            320  60~140 60 ~ 140 375  155  65  45  255  M16 270  22000  25600  2360  1.7  0.62  -2.0 ~5 1.2  120.6
            370  80~160 80 ~ 160 425  175  75  50  290  M18 405  30000  38400  2000  3.35  0.64  -2.5 ~5.7 179.1
            420  85~180 85 ~ 180 475  195  85  325  M20 530  35000  56000  1800  6.37  0.68  -3.0 ~6.4 261

            惯性力矩和重量按最大孔径计算。



            键槽尺寸表

            轴径尺寸 键槽尺寸
            Ød、Øe
            (mm)            		 宽度b(mm)
            		 深度t( mm)
            标准尺寸     公差 标准尺寸 公差
            Ø22 6         ±0.015 2.8  +0.1
            0
            Ø23 ~Ø30 8         ± 0018
                              		 3.3
            Ø31 ~Ø38 10  +0.2
            0
            Ø39~Ø44 12  ±0.0215
            Ø45~Ø50 14  3.8
            Ø51~Ø58 16  4.3
            Ø59 ~Ø65 18  4.4
            Ø66~Ø75 20  ±0.026 4.9
            Ø76 ~Ø85 22  5.4
            Ø86~Ø95 25
            Ø96~Ø110 28  6.4
            Ø111~Ø130 32  ±0.031 7.4
            Ø131 ~Ø150 36  8.4  +0.3
            0
            Ø151~Ø170 40  9.4
            Ø171~Ø200 45  10.4
