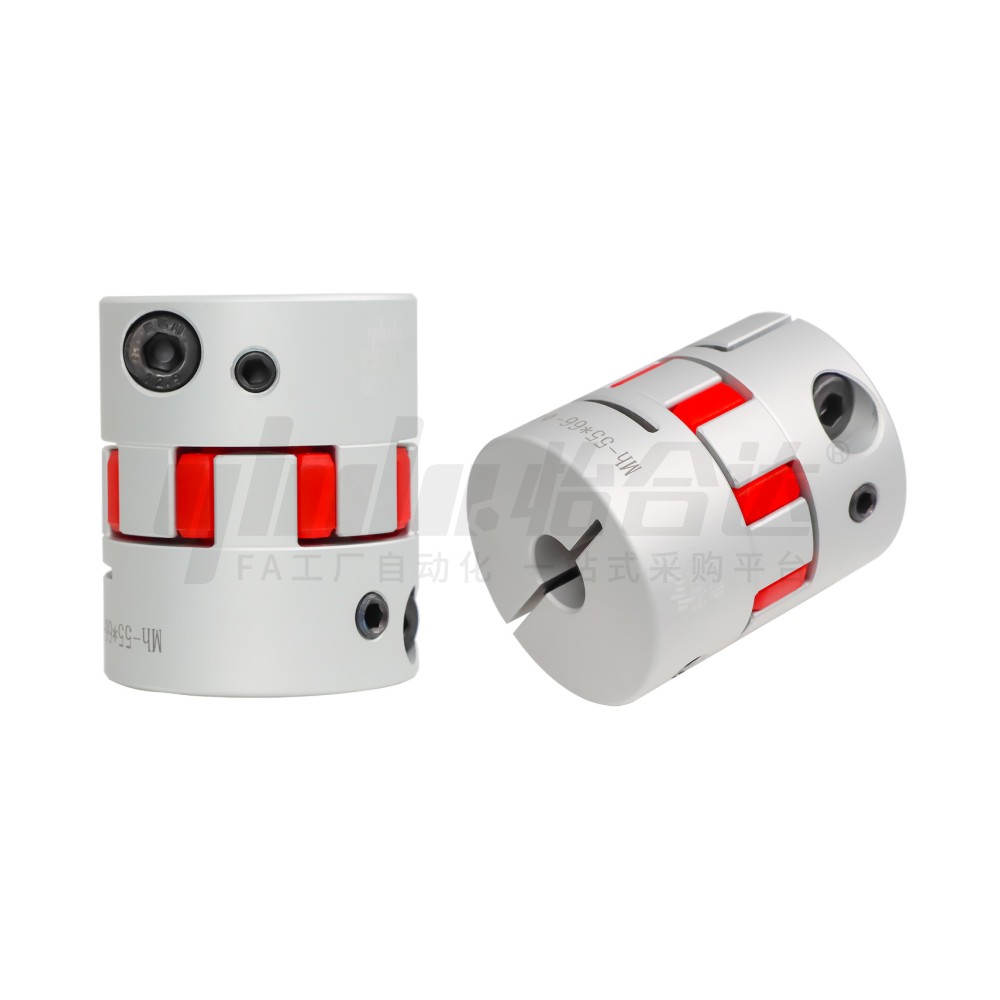

        经济型梅花式联轴器 螺钉夹紧型带顶丝

        品牌名称：

        怡合达

        条件筛选：

        类型 经济型梅花式
        主体材质 铝合金
        表面处理 本色阳极氧化
        调整环材质 聚氨酯
        种类筛选 梅花式联轴器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

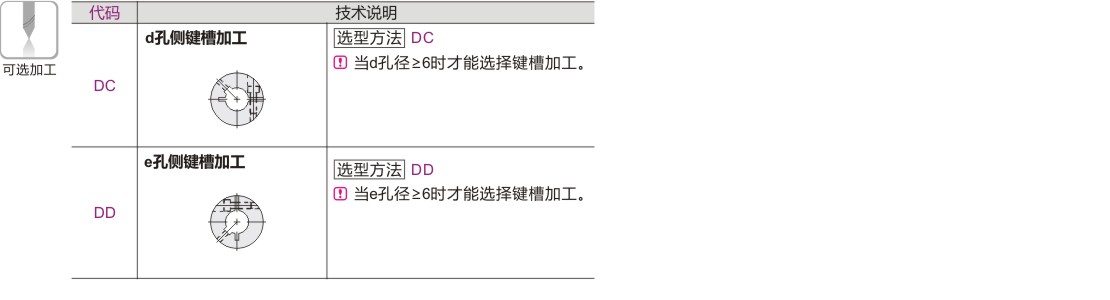

            可选加工参数

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            主体 间隔环
            E-DEP12 螺钉夹紧型带顶丝 铝合金 聚氨酯 本色阳极氧化 内六角圆柱头螺钉


            特点：
            ●  高扭矩和减震作用；
            ●  顺时针和逆时针回转特征相同；
            ●  适应工作温度-30℃~+90℃;
            ●  聚氨酯弹性体可吸收震动，补偿径向和角向偏差，能抗油和电气绝缘。
            径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2。
             两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。
            使用温度-30℃~+90℃,若使用温度为-30℃~+30℃,无需考虑温度系数；
                若使用温度为+30℃~90℃,联轴器额定扭矩>计算扭矩×温度系数(参考温度系数表)。

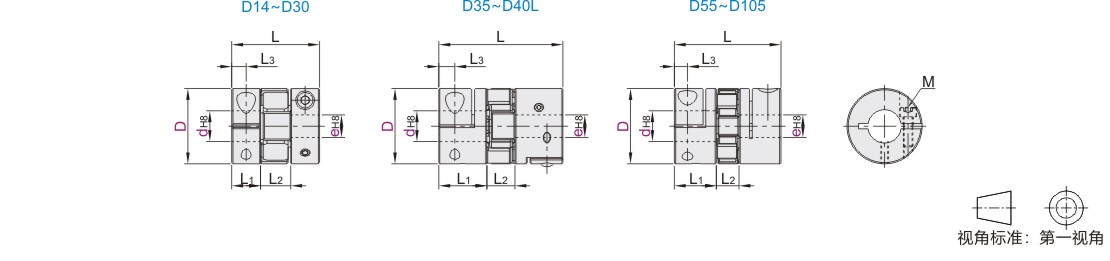

            参数图


            选型表

            型号 d-e
            代码 D
            E-DEP12 14 d 3 4 5 6 6.35
            e 3 4 5 6
            6.35            		 4 5 6
            6.35            		 5 6 6.35 6 6.35 6.35
            20 d 4 5 6 6.35 7 8 9 9.525 10
            e 4 5 6
            6.35 7 8
            9  9.525
            10            		 5 6
            6.35 7 8
            9  9.525
            10            		 6 6.35
            7 8 9
            9.525
            10            		 6.35 7
            8 9
            9.525
            10            		 7 8 9
            9.525
            10            		 8 9
            9.525
            10            		 9
            9.525
            10            		 9.525
            10            		 10
            25 d 5 6 6.35 7 8 9 9.525 10 11 12
            e 5 6 6.35 7
            8 9 9.525
            10 11 12            		 6 6.35 7
            8 9 9.525
            10 11 12            		 6.35 7 8
            9 9.525
            10 11 12             		 7 8 9
            9.525
            10 11 12             		 8 9
            9.525
            10 11 12            		 9
            9.525
            10 11 12            		 9.525
            10 11
            12            		 10 11 12 11 12 12
            25L d 5 6 6.35 7 8 9 9.525 10 11 12
            e 5 6 6.35 7
            8 9 9.525
            10 11 12            		 6 6.35 7
            8 9 9.525
            10 11 12             		 6.35 7 8
            9 9.525
            10 11 12             		 7 8 9
            9.525
            10 11 12             		 8 9
            9.525
            10 11 12            		 9
            9.525
            10 11 12            		 9.525
            10 11
            12            		 10 11 12 11 12 12
            30 d 5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15 16
            e 5 6 6.35 7
            8 9 9.525
            10 11 12
            12.7 13
            14 15 16            		 6 6.35 7
            8 9 9.525
            10 11 12
            12.7 13 14
            15 16             		 6.35 7 8
            9 9.525
            10 11 12
            12.7 13 14
            15 16            		 7 8 9
            9.525 10
            11 12
            12.7 13
            14 15 16            		 8 9
            9.525
            10 11 12
            12.7 13
            14 15 16            		 9
            9.525
            10 11 12
            12.7 13
            14 15 16            		 9.525
            10 11 12
            12.7 13
            14 15 16            		 10 11 12
            12.7 13
            14 15 16            		 11 12
            12.7 13
            14 15 16            		 12 12.7
            13 14
            15 16            		 12.7
            13 14
            15 16            		 13 14
            15 16            		 14 15 16 15 16 16
            35 d 8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19
            e 8 9 9.525
            10 11 12
            12.7 13
            14 15 16
            17 18 19            		 9 9.525
            10 11 12
            12.7 13
            14 15 16
            17 18 19            		 9.525
            10 11 12
            12.7 13
            14 15 16
            17 18 19            		 10 11 12
            12.7 13
            14 15 16
            17 18 19            		 11 12
            12.7 13
            14 15 16
            17 18 19            		 12
            12.7 13
            14 15 16
            17 18 19            		 12.7 13
            14 15 16
            17 18 19            		 13
            14 15 16
            17 18 19            		 14 15 16
            17 18 19            		 15 16
            17 18 19            		 16 17
            18 19            		 17
            18 19            		 18 19 19
            40 d 8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22
            e 8 9 9.525
            10 11 12
            12.7 13
            14 15 16
            17 18 19
            20 22            		 9 9.525
            10 11 12
            12.7 13
            14 15 16
            17 18 19
            20 22            		 9.525
            10 11 12
            12.7 13
            14 15 16
            17 18 19
            20 22            		 10 11 12
            12.7 13
            14 15 16
            17 18 19
            20 22            		 11 12
            12.7 13
            14 15 16
            17 18 19
            20 22            		 12
            12.7 13
            14 15 16
            17 18 19
            20 22            		 12.7 13
            14 15 16
            17 18 19
            20 22            		 13 14 15
            16 17 18
            19 20 22            		 14 15 16
            17 18 19
            20 22            		 15 16 17 18 19 20
            22            		 16 17
            18 19
            20 22            		 17 18
            19 20
            22            		 18 19
            20 22            		 19 20
            22            		 20 22 22
            40L d 8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22
            e 8 9 9.525
            10 11 12
            12.7 13
            14 15 16
            17 18 19
            20 22            		 9 9.525
            10 11 12
            12.7 13
            14 15 16
            17 18 19
            20 22            		 9.525
            10 11 12
            12.7 13
            14 15 16
            17 18 19
            20 22            		 10 11 12
            12.7 13
            14 15 16
            17 18 19
            20 22            		 11 12
            12.7 13
            14 15 16
            17 18 19
            20 22            		 12
            12.7 13
            14 15 16
            17 18 19
            20 22            		 12.7 13
            14 15 16
            17 18 19
            20 22            		 13 14 15
            16 17 18
            19 20 22            		 14 15 16
            17 18 19
            20 22            		 15 16 17 18 19 20
            22            		 16 17
            18 19
            20 22            		 17 18
            19 20
            22            		 18 19
            20 22            		 19 20
            22

            20
            22

            		 22
            55 d 12 12.7 13 14 15 16 17 18 19 20 22 24 25 28 30
            e 12 12.7
            13 14 15
            16 17 18
            19 20 22
            24 25 28
            30            		 12.7 13
            14 15 16
            17 18 19
            20 22 24
            25 28 30            		 13 14 15
            16 17 18
            19 20 22
            24 25 28
            30            		 14 15 16
            17 1819
            20 22 24
            25 28 30            		 15 16 17
            18 19 20
            22 24 25
            28 30            		 16 17 18
            19 20 22
            24 25 28
            30            		 17 18 19
            20 22 24
            25 28 30            		 18 19 20
            22 24 25
            28 30            		 19 20 22
            24 25 28
            30            		 20 22 24 25 28 30 22 24 25 28 30 24 25
            28 30            		 25 28
            30            		 28 30 30
            65 d 14 15 16 17 18 19 20 22 24 25 28 30 32 35 36 38
            e 14 15 16
            17 18 19
            20 22 24
            25 28 30
            32 35 36
            38            		 15 16 17
            18 19 20
            22 24 25
            28 30 32
            35 36 38            		 16 17 18
            19 20 22
            24 25 28
            30 32 35
            36 38            		 17 18 19
            20 22 24
            25 28 30
            32 35 36
            38            		 18 19 20
            22 24 25
            28 30 32
            35 36 38            		 19 20 22
            24 25 28
            30 32 35
            36 38            		 20 22 24
            25 28 30
            32 35 36
            38            		 22 24 25
            28 30 32
            35 36 38            		 24 25 28
            30 32 35
            36 38            		 25 28 30 32 35 36
            38            		 28 30 32 35 36 38 30 32 35 36 38 32 35
            36 38            		 35 36
            38            		 36 38 38
            80 d 17 18 19 20 22 24 25 28 30 32 35 36 38 40 42 45
            e 17 18 19
            20 22 24
            25 28 30
            32 35 36
            38 40 42
            45            		 18 19 20
            22 24 25
            28 30 32
            35 36 38
            40 42 45            		 19 20 22
            24 25 28
            30 32 35
            36 38 40
            42 45            		 20 22 24
            25 28 30
            32 35 36
            38 40 42
            45            		 22 24 25
            28 30 32
            35 36 38
            40 42 45            		 24 25 28
            30 32 35
            36 38 40
            42 45            		 25 28 30
            32 35 36
            38 40 42
            45            		 28 30 32
            35 36 38
            40 42 45            		 30 32 35
            36 38 40
            42 45            		 32 35 36 38 40 42
            45            		 35 36
            38 40
            42 45            		 36 38
            40 42
            45            		 38 40
            42 45            		 40 42
            45            		 42 45 45
            95 d 18 19 20 22 24 25 28 30 32 35 36 38 40 42 45 48
            e 18 19 20
            22 24 25
            28 30 32
            35 36 38
            40 42 45
            48 50 52
            55            		 19 20 22
            24 25 28
            30 32 35
            36 38 40
            42 45 48
            50 52 55            		 20 22 24
            25 28 30
            32 35 36
            38 40 42
            45 48 50
            52 55            		 22 24 25
            28 30 32
            35 36 38
            40 42 45
            48 50 52
            55            		 24 25 28
            30 32 35
            36 38 40
            42 45 48
            50 52 55            		 25 28 30
            32 35 36
            38 40 42
            45 48 50
            52 55            		 28 30 32
            35 36 38
            40 42 45
            48 50 52
            55            		 30 32 35
            36 38 40
            42 45 48
            50 52 55            		 32 35 36
            38 40 42
            45 48 50
            52 55            		 35 36 38 40 42 45
            48 50 52 55            		 36 38 40 42 45 48
            50 52 55            		 38 40 42 45 48 50
            52 55            		 40 42 45 48 50 52
            55            		 42 45
            48 50
            52 55            		 45 48
            50 52
            55            		 48 50
            52 55
            d 50 52 55
            e 50 52 55 52 55 55
            105 d 22 24 25 28 30 32 35 36 38 40 42 45 48 50 52 55
            e 22 24 25
            28 30 32
            35 36 38
            40 42 45
            48 50 52
            55 58 60
            62 65            		 24 25 28
            30 32 35
            36 38 40
            42 45 48
            50 52 55
            58 60 62
            65            		 25 28 30
            32 35 36
            38 40 42
            45 48 50
            52 55 58
            60 62 65            		 28 30 32
            35 36 38
            40 42 45
            48 50 52
            55 58 60
            62 65            		 30 32 35
            36 38 40
            42 45 48
            50 52 55
            58 60 62
            65            		 32 35 36
            38 40 42
            45 48 50
            52 55 58
            60 62 65            		 35 36 38
            40 42 45
            48 50 52
            55 58 60
            62 65            		 36 38 40
            42 45 48
            50 52 55
            58 60 62
            65            		 38 40 42
            45 48 50
            52 55 58
            60 62 65            		 40 42 45 48 50 52
            55 58 60 62 65            		 42 45 48 50 52 55
            58 60 62 65            		 45 48 50 52 55 58
            60 62 65            		 48 50 52 55 58 60
            62 65            		 50 52 55 58 60 62
            65            		 52 55 58 60 62 65 55 58 60
            62 65
            d 58 60 62 65
            e 58 60
            62 65            		 60 62 65 62 65 65



            型号 L L1    L2 L3 M 锁紧扭矩
            (N·m)            		 额定扭矩
            (N·m)            		 最大扭矩
            (N·m)            		 最高转速
            (r/mn)            		 惯性力矩
            (kg·m²)            		 静态扭转刚性
            (N·m/rad)            		 容许安装偏差 重量
            (g)
            代码 D 径向(mm) 角向(°) 轴向(mm)
            E-DEP12 14  22  6.5     9    3  M2.5 1  1.5  3  19000  1.5×10⁻7 45  0.02  1  ±0.6 10
            20  30  10   10  3.5  M3 1.5  2.8  5.6  17000  1.0×10-6 20
            25    5  6  12  16000  5.0×10-6 63  32
            25L 34  12  1.7  5.2×10-6 39
            30  35  11.5   12  M4 3.5  6.5  13  12000  6.0×10-6 72  46
            35  50  19  15  30  10000  8.0×10-6 200  62
            40  55  19.5   14    9  M6 14  32  64  4.0×10-5 500  ±0.8 115
            40L 66  26  4.2×10-5 140
            55  78  31   16  13  M8 30  46  92  8000  1.5×10-3 1500  340
            65  90  36.5   17  110  220  6000  2.5×10-3 2800  500
            80  114  47   20  15  M10 40  135  270  4600  2.8×10-3 3500  ±1.0 1000
            95  126  52   22  20  M12 75  260  520  3800  3.0×10-3 4600  1530
            105  140  58.5   23  430  860  3400  3.5×10-3 5800  2100


            惯性力矩和重量按最大孔径计算。

            温度系数表

            环境温度(t) -30  -20≤t≤30 ≤40 ≤50 ≤60 ≤70 ≤80 ≤90
              梅花型联轴器
              中间体材质(Kt)            		 聚氨酯 1  1  1.2  1.3  1.4  1.55  1.8  2.2


            温度系数只用于梅花式联轴器选择，其他型号都为默认。

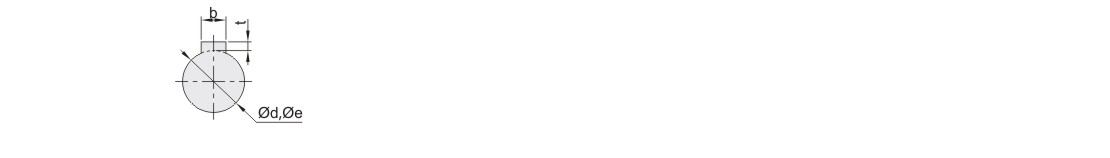

            键槽尺寸表



            轴径尺寸 键槽尺寸
            Ød,Øe
            (mm)            		 宽度b(mm) 深度t(mm)
            标准尺寸 公差 标准尺寸   公差
            Ø6~Ø7.99 2  ±0.0125 1   +0.1
             0
            Ø8~Ø10 3  1.4
            Ø10.01~Ø12 4  ±0.015 1.8
            Ø12.01~Ø17 5  2.3
            Ø17.01~Ø22 6  2.8
            Ø22.01~Ø30 8  ±0.018 3.3
            Ø30.01~Ø38 10  +0.2
            0
            Ø38.01~Ø44 12  ±0.0215
            Ø44.01~Ø50 14  3.8
            Ø50.01~Ø58 16  4.3
            Ø58.01~Ø65 18  4.4
