梅花式联轴器 双侧免键型 碳钢/不锈钢 聚氨酯梅花垫
条件筛选：
种类筛选 梅花式联轴器
类型 梅花式
结构 通用型
调整环材质 聚氨酯
轴锁紧方式 胀套夹紧型
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
技术图档
全部型号
3D预览
技术图档（二）
产品简介
产品问答
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件 | ||
| 主体 | 间隔环 | 主体 | ||||
| DCJ31 | 通用型 | 免键型 | 不锈钢 | 聚氨酯 | 一 | 内六角紧定螺钉 内六角圆柱头螺钉 |
| DCJ36 | S45C | 发黑 | ||||

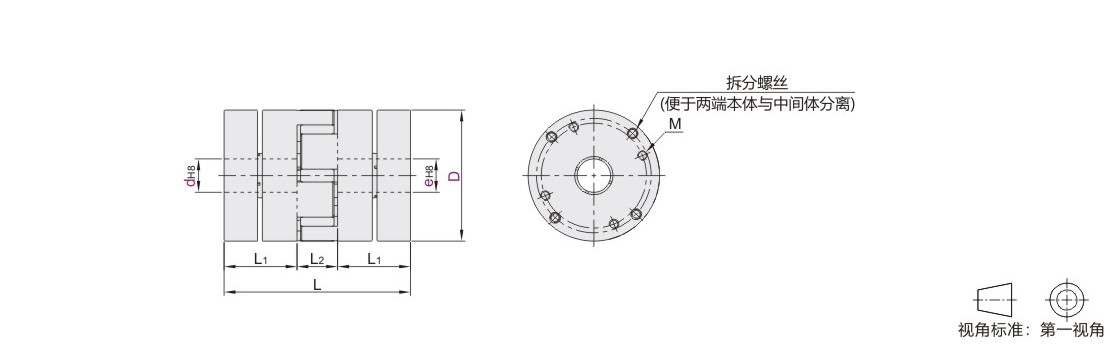

参数图
选型表
| 型号 | d-e | |||||||||||||||||
| 代码 | D | |||||||||||||||||
| 不锈钢 DCJ31 S45C DCJ36 |
40 | d | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | |
| e | 8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 | 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 | 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 | 10 11 12 12.7 13 14 15 16 17 18 19 20 | 11 12 12.7 13 14 15 16 17 18 19 20 | 12 12.7 13 14 15 16 17 18 19 20 | 12.7 13 14 15 16 17 18 19 20 | 13 14 15 16 17 18 19 20 | 14 15 16 17 18 19 20 | 15 16 17 18 19 20 | 16 17 18 19 20 | 17 18 19 20 | 18 19 20 | 19 20 | 20 | |||
| 55 | d | 12 | 12.7 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | |||
| e | 12 12.7 13 14 15 16 17 18 19 20 22 24 25 28 | 12.7 13 14 15 16 17 18 19 20 22 24 25 28 | 13 14 15 16 17 18 19 20 22 24 25 28 | 14 15 16 17 18 19 20 22 24 25 28 | 15 16 17 18 19 20 22 24 25 28 | 16 17 18 19 20 22 24 25 28 | 17 18 19 20 22 24 25 28 | 18 19 20 22 24 25 28 | 19 20 22 24 25 28 | 20 22 24 25 28 | 22 24 25 28 | 24 25 28 | 25 28 | 28 | ||||
| 65 | d | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 35 | 36 | 38 | |
| e | 14 15 16 17 18 19 20 22 24 25 28 30 32 35 36 38 | 15 16 17 18 19 20 22 24 25 28 30 32 35 36 38 | 16 17 18 19 20 22 24 25 28 30 32 35 36 38 | 17 18 19 20 22 24 25 28 30 32 35 36 38 | 18 19 20 22 24 25 28 30 32 35 36 38 | 19 20 22 24 25 28 30 32 35 36 38 | 20 22 24 25 28 30 32 35 36 38 | 22 24 25 28 30 32 35 36 38 | 24 25 28 30 32 35 36 38 | 25 28 30 32 35 36 38 | 28 30 32 35 36 38 | 30 32 35 36 38 | 32 35 36 38 | 35 38 | 36 38 | 38 | ||
| 80 | d | 19 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 35 | 36 | 38 | 40 | |||||
| e | 19 20 22 24 25 28 30 32 35 36 38 40 | 20 22 24 25 28 30 32 35 36 38 40 | 22 24 25 28 30 32 35 36 38 40 | 24 25 28 30 32 35 36 38 40 | 25 28 30 32 35 36 38 40 | 28 30 32 35 36 38 40 | 30 32 35 36 38 40 | 32 35 36 38 40 | 35 36 38 40 | 36 38 40 | 38 40 | 40 | ||||||
尺寸性能表
| 型号 | L | L1 | L2 | M | 锁紧扭矩 (N.m) |
额定扭矩 (N.m) |
最大扭矩 (N.m) |
最高转速 (r/min) |
惯性力矩 (kg.m²) |
静态扭转刚性 (N ·m/rad) |
容许安装偏差 | |||
| 代码 | D | 径向 (mm) |
角向 (°) |
轴向 (mm) |
||||||||||
| DCJ31 | 40 | 66 | 25.5 | 15 | M4 | 3.4 | 17 | 34 | 15000 | 8.7×10⁻⁵ | 1200 | 0.1 | 1 | ±1.2 |
| 55 | 78 | 30.5 | 17 | 7 | 50 | 100 | 10000 | 3.6×10⁻³ | 2500 | ±1.4 | ||||
| 65 | 90 | 36 | 18 | M5 | 150 | 300 | 9000 | 8.7×10⁻³ | 3800 | ±1.5 | ||||
| 80 | 111.5 | 45 | 21.5 | M6 | 14 | 300 | 600 | 8000 | 4.1×10⁻² | 4000 | ±1.8 | |||
| DCJ36 | 40 | 66 | 25.5 | 15 | M4 | 3.4 | 17 | 34 | 15000 | 8.7×10⁻⁵ | 1200 | 0.1 | 1 | ±1.2 |
| 55 | 78 | 30.5 | 17 | 7 | 50 | 100 | 10000 | 3.6×10⁻² | 2500 | ±1.4 | ||||
| 65 | 90 | 36 | 18 | M5 | 150 | 300 | 9000 | 8.7×10⁻³ | 3800 | ±1.5 | ||||
| 80 | 111.5 | 45 | 21.5 | M6 | 14 | 300 | 600 | 8000 | 4.1×10⁻³ | 4000 | ±1.8 | |||
惯性力矩和重量按最大孔计算!
产品简介
产品简介
产品问答
产品问答
关于此产品的常见问题
1、梅花式联轴器的使用温度范围？
正常情况下，使用温度在-50℃~+80℃。
2、梅花式联轴器的适用工况。
梅花垫用于吸收震动，最适合启停/正反转频繁的系统。
3、梅花联轴器梅花垫多久更换比较好？
至于更换的时间周期，这没有一个固定的数值可以参考。不同的机器设备上的使用情况不同，如果是安装问题可能运转 1 天就直接磨坏了；
而安装到位，要看实际的传递效果，半年、一年都可能发生磨损。所以， 对于梅花联轴器定期的维护必不可少。
4、梅花垫的硬度大小对联轴器的影响。
梅花垫硬度越高，则联轴器所能承受的扭矩也就越大，其调偏性能会下降；梅花垫硬度越低，则承受的扭矩也就越小，但调偏性能会上升。
