        梅花式联轴器 双侧免键型 碳钢  磷化发黑

        条件筛选：

        类型 梅花式
        主体材质 S45C
        表面处理 磷化发黑
        结构 精密型
        调整环材质 聚氨酯
        轴锁紧方式 免键型
        种类筛选 梅花式联轴器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            规格参数

            全部型号

            3D预览

            可选加工参数

            产品简介

            产品问答

            联轴器安装SOP

            选型工具

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            主体 间隔环 主体
            DCJ41 精密型 免键型 S45C 聚氨酯 磷化发黑 内六角圆柱头螺钉

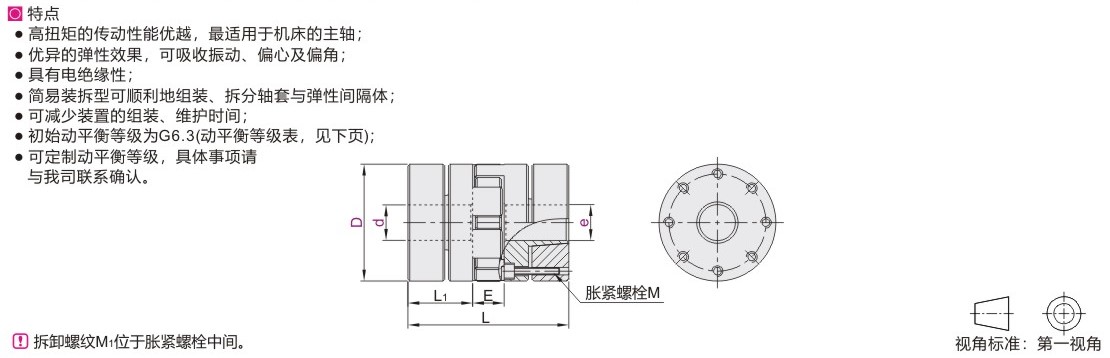

            特点
            ●高扭矩的传动性能优越，最适用于机床的主轴；
            ●优异的弹性效果，可吸收振动、偏心及偏角；
            ●具有电绝缘性；
            ●简易装拆型可顺利地组装、拆分轴套与弹性间隔体；
            ●可减少装置的组装、维护时间；
            ●初始动平衡等级为G6.3（动平衡等级表，见下页）；
            ●可定制动平衡等级，具体事项请与我司联系确认。



            拆卸螺纹M1位于胀紧螺栓中间。

            参数图



            选型表

            型号 间隔环
            硬度            		 d-e
            代码 D
            DCJ41
            		 40 RD
            (98Sh-A)
            WH
            (64Sh-D)
            G
            (72Sh-D)
            		 d 8 9 10 11 12 12.7 13 14 15 16 17 18 19 20
            e 8  9  10  11  12  12.7  13  14  15  16  17  18  19  20 9  10  11  12  12.7  13  14  15  16  17  18  19  20 10  11  12  12.7  13  14  15  16  17  18  19  20 11  12  12.7  13  14  15  16  17  18  19  20 12  12.7  13  14  15  16  17  18  19  20 12.7  13  14  15  16  17  18  19  20 13  14  15  16  17  18  19  20 14  15  16  17  18  19  20 15  16  17  18  19  20 16  17  18  19  20 17  18  19  20 18  19  20 19  20  20
            55 d 12 12.7 13 14 15 16 17 18 19 20 22 24 25 28
            e 12  12.7  13  14  15  16  17  18  19  20  22  24  25  28 12.7  13  14  15  16  17  18  19  20  22  24  25  28 13  14  15  16  17  18  19  20  22  24  25  28 14  15  16  17  18  19  20  22  24  25  28 15  16  17  18  19  20  22  24  25  28 16  17  18  19  20  22  24  25  28 17  18  19  20  22  24  25  28 18  19  20  22  24  25  28 19  20  22  24  25  28 20  22  24  25  28 22  24  25  28 24  25  28 25  28 28
            65 d 14 15 16 17 18 19 20 22 24 25 28 30 32 35 36 38
            e 14  15  16  17  18  19  20  22  24  25  28  30  32  35  36  38 15  16  17  18  19  20  22  24  25  28  30  32  35  36  38 16  17  18  19  20  22  24  25  28  30  32  35  36  38 17  18  19  20  22  24  25  28  30  32  35  36  38 18  19  20  22  24  25  28  30  32  35  36  38 19  20  22  24  25  28  30  32  35  36  38 20  22  24  25  28  30  32  35  36  38 22  24  25  28  30  32  35  36  38 24  25  28  30  32  35  36  38 25  28  30  32  35  36  38 28  30  32  35  36  38 30  32  35  36  38  32  35  36  38 35  36  38 36  38 38
            80 d 19 20 22 24 25 28 30 32 35 36 38 40 42 45 48
            e 19  20  22  24  25  28  30  32  35  36  38  40  42  45  48 20  22  24  25  28  30  32  35  36  38  40  42  45  48 22  24  25  28  30  32  35  36  38  40  42  45  48 24  25  28  30  32  35  36  38  40  42  45  48 25  28  30  32  35  36  38  40  42  45  48 28  30  32  35  36  38  40  42  45  48  30  32  35  36  38  40  42  45  48  32  35  36  38  40  42  45  48 35  36  38  40  42  45  48 36  38  40  42  45  48 38  40  42  45  48 40  42  45  48 42  45  48 45  48 48
            95 d 28 30 32 35 36 38 40 42 45 48 50
            e 28  30  32  35  36  38  40  42  45  48  50 30  32  35  36  38  40  42  45  48  50 32  35  36  38  40  42  45  48  50 35  36  38  40  42  45  48  50 36  38  40  42  45  48  50 38  40  42  45  48  50 40  42  45  48  50 42  45  48  50 45  48  50 48  50 50
            105 d 30 32 35 36 38 40 42 45 48 50 52 55
            e 30  32  35  36  38  40  42  45  48  50  52  55 32  35  36  38  40  42  45  48  50  52  55 35  36  38  40  42  45  48  50  52  55 36  38  40  42  45  48  50  52  55 38  40  42  45  48  50  52  55 40  42  45  48  50  52  55 42  45  48  50  52  55 45  48  50  52  55 48  50  52  55 50  52  55 52  55 55
            120 d 32 35 36 38 40 42 45 48 50 52 55 60 62 65 70
            e 32  35  36  38  40  42  45  48  50  52  55  60  62  65  70 35  36  38  40  42  45  48  50  52  55  60  62  65  70 36  38  40  42  45  48  50  52  55  60  62  65  70 38  40  42  45  48  50  52  55  60  62  65  70 40  42  45  48  50  52  55  60  62  65  70 42  45  48  50  52  55  60  62  65  70 45  48  50  52  55  60  62  65  70 48  50  52  55  60  62  65  70 50  52  55  60  62  65  70 52  55  60  62  65  70 55  60  62  65  70 60  62  65  70 62  65  70 65  70 70
            135
            		 d 35 36 38 40 42 45 48 50 52 55 60 62 65 70
            e 35  36  38  40  42  45  48  50  52  55  60  62  65  70 36  38  40  42  45  48  50  52  55  60  62  65  70 38  40  42  45  48  50  52  55  60  62  65  70 40  42  45  48  50  52  55  60  62  65  70 42  45  48  50  52  55  60  62  65  70 45  48  50  52  55  60  62  65  70 48  50  52  55  60  62  65  70 50  52  55  60  62  65  70 52  55  60  62  65  70 55  60  62  65  70 60  62  65  70 62  65  70 65  70 70
            160
            		 d 35 36 38 40 42 45 48 50 52 55 60 62 65 70 75 80
            e 35  36  38  40  42  45  48  50  52  55  60  62  65  70  75  80 36  38  40  42  45  48  50  52  55  60  62  65  70  75  80 38  40  42  45  48  50  52  55  60  62  65  70  75  80 40  42  45  48  50  52  55  60  62  65  70  75  80 42  45  48  50  52  55  60  62  65  70  75  80 45  48  50  52  55  60  62  65  70  75  80 48  50  52  55  60  62  65  70  75  80 50  52  55  60  62  65  70  75  80 52  55  60  62  65  70  75  80 55  60  62  65  70  75  80 60  62  65  70  75  80 62  65  70  75  80 65  70  75  80 70  75  80 75  80 80
            200
            		 d 40 42 45 48 50 52 55 60 62 65 70 75 80 85 90 95 100
            e 40  42  45  48  50  52  55  60  62  65  70  75  80  85  90  95  100 42  45  48  50  52  55  60  62  65  70  75  80  85  90  95  100 45  48  50  52  55  60  62  65  70  75  80  85  90  95  100 48  50  52  55  60  62  65  70  75  80  85  90  95  100 50  52  55  60  62  65  70  75  80  85  90  95  100 52  55  60  62  65  70  75  80  85  90  95  100 55  60  62  65  70  75  80  85  90  95  100 60  62  65  70  75  80  85  90  95  100 62  65  70  75  80  85  90  95  100 65  70  75  80  85  90  95  100 70  75  80  85  90  95  100 75  80  85  90  95  100 80  85  90  95  100 85  90  95  100 90  95  100 95  100 100

            间隔环硬度G(72Sh-D)不适用D40/160/200。



            选型表

              型号 L L1 E 胀紧螺栓(12.9级) 额定扭矩(N·m) 惯性力矩
            (kg·m)            		 容许安装偏差 最高
            转速
            (r/min)
            代码 D M 数量 锁紧扭矩
            (N·m)            		   M1 98Sh-A 64Sh-D 72Sh-D 径向 角向 轴向
            98Sh-A 64Sh-D 72Sh-D 98Sh-A 64Sh-D 72Sh-D 98Sh-A 64Sh-D 72Sh-D
            DCJ41 40 66 25 16 M4 6 4.1 M4 21 26 一 4.4×10⁻⁵ 0.06  0.04  一 0.9  0.8  一 -0.5~1.2 一 24000
            55 78 30 18 M5 4 8.5 M5 60 75   97  1.91×10⁻⁴ 0.1  0.07  0.04  0.7  -0.5~1.4 17000
            65 90 35 20 8 160 200 260  4.18×10⁻⁴ 0.11  0.08  0.05  -0.7~1.5 15000
            80 114 45 24 M6 14 M6 325 405 525 1.29×10⁻³ 0.12  0.09  0.06  -0.7~1.8 12000
            95 126 50 26 M8 4 35 M8 450 560 728 3.17×10⁻³ 0.14  0.1  0.07  -1.0~2.0 10000
            105 140 56 28 M10 69 M10 525 655 852 5.2×10⁻³ 0.16  0.11  0.08  -1.0~2.1 9100
            120 160 65 30 685 825 1072  1.03×10⁻² 0.17  0.12  0.09  -1.0~2.2 6350
            135 185 75 35 M12 120 M12 940  1175 1527  1.91×10⁻² 0.18  0.13  0.1  -1.0~2.6 5650
            160 210 85 40 5 1920  2400 一 3.97×10⁻² 0.21  0.15  一 一 -1.5~3.0 一 4750
            200 245 100 45 M16 295 M16 3600  4500 一 1.14×10⁻¹ 0.23  0.17  一 一 -1.5~3.4 一 3800
