产品选型
规格
轴孔径d(mm)
轴孔径e(mm)
图片仅供参考，请以已选的规格为准
十字环联轴器 螺钉固定型 不锈钢 铝青铜十字环
条件筛选：
类型 十字环式
主体材质 不锈钢
表面处理 无
调整环材质 铝青铜
轴锁紧方式 螺钉固定型
种类筛选 十字环式联轴器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
规格参数
全部型号
3D预览
可选加工参数
产品简介
产品问答
联轴器安装SOP
选型工具
材质图
技术图档（二）
材质图
| 代码 |
类型 |
主体材质 |
附件 |
|
| 主体 | 间隔环 | |||
| DBS01 | 螺钉固定型 | 不锈钢 | 铝青铜 | 内六角紧定螺钉 |
特点
适合高扭矩、高转速使用； 偏心0.1以上时，十字环的磨损与载荷、偏心和回转数成正比： 因偏心、偏角、轴向的位移均为单独的允许值，所以当多种偏差同时出现时，该允许值将缩小
技术图档
选型表
| 型号 | d-e | |||||||||||
| 代码 | 规格 | |||||||||||
| DBS01 | 15 | d | 4 | 5 | 6 | 6.35 | 7 | 8 | ||||
| e | 4 5 6 6.35 7 8 | 5 6 6.35 7 8 | 6 6.35 7 8 | 6.35 7 8 | 7 8 | 8 | ||||||
| 17 | d | 5 | 6 | 6.35 | 7 | 8 | ||||||
| e | 5 6 6.35 7 8 | 6 6.35 7 8 | 6.35 7 8 | 7 8 | 8 | |||||||
| 20 | d | 6 | 6.35 | 7 | 8 | 9.53 | 10 | 11 | 12 | |||
| e | 6 6.35 7 8 9.53 10 11 12 | 6.35 7 8 9.53 10 11 12 | 7 8 9.53 10 11 12 | 8 9.53 10 11 12 | 9.53 10 11 12 | 10 11 12 | 11 12 | 12 | ||||
| 26 | d | 6 | 6.35 | 7 | 8 | 9.53 | 10 | 11 | 12 | 14 | ||
| e | 6 6.35 7 8 9.53 10 11 12 14 | 6.35 7 8 9.53 10 11 12 14 | 7 8 9.53 10 11 12 14 | 8 9.53 10 11 12 14 | 9.53 10 11 12 14 | 10 11 12 14 | 11 12 14 | 12 14 | 14 | |||
| 30 | d | 8 | 10 | 12 | 14 | |||||||
| e | 8 10 12 14 | 10 12 14 | 12 14 | 14 | ||||||||
| 34 | d | 10 | 11 | 12 | 14 | 15 | 16 | |||||
| e | 10 11 12 14 15 16 | 11 12 14 15 16 | 12 14 15 16 | 14 15 16 | 15 16 | 16 | ||||||
| 38 | d | 10 | 12 | 14 | 15 | 16 | 18 | 20 | ||||
| e | 10 12 14 15 16 18 20 | 12 14 15 16 18 20 | 14 15 16 18 20 | 15 16 18 20 | 16 18 20 | 18 20 | 20 | |||||

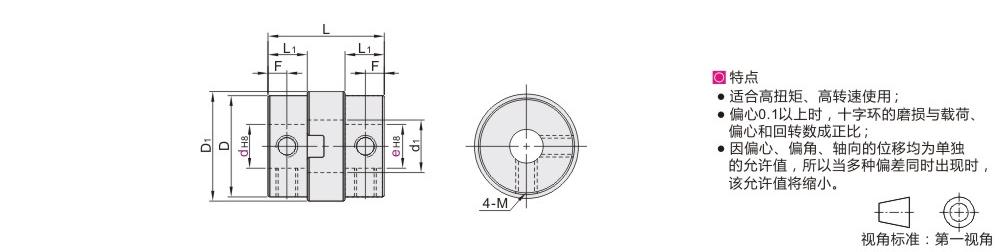

尺寸性能表
| 型号 |
D |
D1 |
d1 |
L |
L1 |
F |
M |
锁紧扭矩 (N·m) |
额定扭矩 (N ·m) |
容许安装偏差 |
静态扭转刚性 (N·m/rad) |
最高转速 (r/min) |
惯性力矩 (kg·m²) |
重量 (g) |
|||
| 代码 | 规格 | 角向(°) | 径向(mm) | 轴向(mm) | |||||||||||||
| DBS01 | 15 | 14.5 | 15 | 7.2 | 16 | 5.4 | 2.6 | M3 | 0.7 | 3 | 1.5 | 0.5 | ±0.1 | 800 | 8000 | 4×10⁻⁸ | 15 |
| 17 | 16.8 | 17.5 | 8.2 | 19.8 | 6.7 | 3.2 | M4 | 1.7 | 5 | 1000 | 7000 | 1×10⁻⁷ | 25 | ||||
| 20 | 20 | 21 | 9 | 21.6 | 7 | 3.4 | 7 | 2200 | 6000 | 2×10⁻⁶ | 37 | ||||||
| 26 | 26 | 27 | 12 | 25.6 | 9 | 4 | 10 | 0.8 | ±0.2 | 4000 | 5000 | 6×10⁻⁶ | 79 | ||||
| 30 | 30 | 31 | 14 | 33 | 12 | 6 | 30 | 1 | ±0.3 | 5500 | 2.5×10⁻⁵ | 120 | |||||
| 34 | 34 | 35 | 34 | 13 | 5.5 | M5 | 4.0 | 32 | ±0.2 | 8000 | 400 | 4×10⁻⁵ | 180 | ||||
| 38 | 38 | 41 | 17 | 39.5 | 15 | 7 | 50 | ±0.3 | 11000 | 1×10⁻⁴ | 256 | ||||||
惯性力矩和重量按最大孔径计算。
-
