价格生成中...
图片仅供参考，请以已选的规格为准
十字环联轴器 螺钉固定型 不锈钢 POM十字环
条件筛选：
种类筛选 十字环式联轴器
类型 十字环式
主体材质 不锈钢
表面处理 无
调整环材质 含碳树脂
轴锁紧方式 螺钉固定型
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
起订量：1PCS
, 加量幅度：1PCS
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码DBT01的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
技术图档
全部型号
3D预览
技术图档（二）
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
附件 |
使用温度 |
|
| 主体 | 间隔环 | ||||
| DBT01 | 螺钉固定型 | 不锈钢 | POM | 内六角紧定螺钉 | -20℃~80℃ |
参数图
选型表
| 型号 | d-e | ||||||||||
| 代码 | 规格 | ||||||||||
| DBT01 | 6 | d | 1 | 1.5 | 2 | ||||||
| e | 1 1.5 2 | 1.5 2 | 2 | ||||||||
| 8 | d |
1 | 2 | 3 | |||||||
| e | 1 2 3 | 2 3 | 3 | ||||||||
| 10 | d | 2 | 3 | 4 | |||||||
| e | 2 3 4 | 3 4 | 4 | ||||||||
| 12 | d | 3 | 4 | 5 | |||||||
| e | 3 4 5 | 4 5 | 5 | ||||||||
| 15 | d | 4 | 5 | 6 | 6.35 | 7 | 8 | ||||
| e | 4 5 6 6.35 7 8 | 5 6 6.35 7 8 | 6 6.35 7 8 | 6.35 7 8 | 7 8 | 8 | |||||
| 17 | d | 5 | 6 | 6.35 | 7 | 8 | |||||
| e | 5 6 6.35 7 8 | 6 6.35 7 8 | 6.35 7 8 | 7 8 | 8 | ||||||
| 20 | d | 6 | 6.35 | 7 | 8 | 9.53 | 10 | 11 | 12 | ||
| e | 6 6.35 7 8 9.53 10 11 12 | 6.35 7 8 9.53 10 11 12 | 7 8 9.53 10 11 12 | 8 9.53 10 11 12 | 9.53 10 11 12 | 10 11 12 | 11 12 | 12 | |||
| 26 | d | 6 | 6.35 | 7 | 8 | 9.53 | 10 | 11 | 12 | 14 | |
| e | 6 6.35 7 8 9.53 10 11 12 14 | 6.35 7 8 9.53 10 11 12 14 | 7 8 9.53 10 11 12 14 | 8 9.53 10 11 12 14 | 9.53 10 11 12 14 | 10 11 12 14 | 11 12 14 | 12 14 | 14 | ||
| 30 | d | 8 | 10 | 12 | 14 | ||||||
| e | 8 10 12 14 | 10 12 14 | 12 14 | 14 | |||||||
| 34 | d | 10 | 11 | 12 | 14 | 15 | 16 | ||||
| e | 10 11 12 14 15 16 | 11 12 14 15 16 | 12 14 15 16 | 14 15 16 | 15 16 | 16 | |||||
| 38 | d | 10 | 12 | 14 | 15 | 16 | 18 | 20 | |||
| e | 10 12 14 15 16 18 20 | 12 14 15 16 18 20 | 14 15 16 18 20 | 15 16 18 20 | 16 18 20 | 18 20 | 20 | ||||

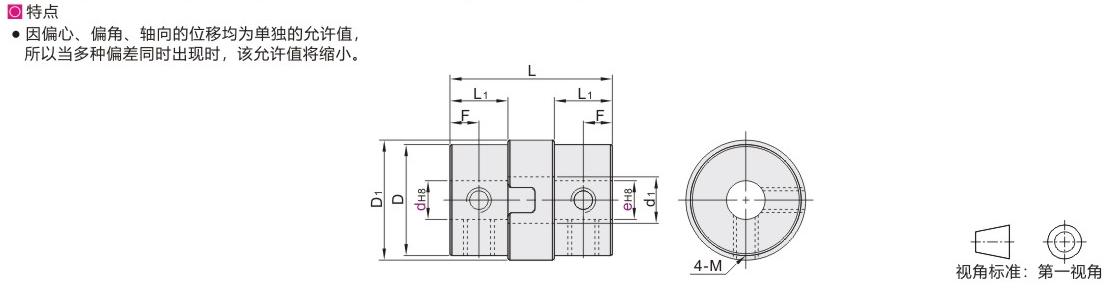

尺寸性能表
| 型号 |
D |
D1 |
d1 |
L |
L1 |
F |
M | 锁紧扭矩 (N·m) |
额定扭矩 (N·m) |
容许安装偏差 |
静态扭转刚性 (N·m/rad) |
最高转速 (r/min) |
惯性力矩 (kg·m²) |
重量 (g) |
|||
| 代码 | 规格 | 角向(°) | 径向(mm) | 轴向(mm) | |||||||||||||
| DBT01 | 6 | 6 | 6.2 | 2.4 | 8.4 | 3 | 1.5 | M1.6 | 0.15 | 0.3 | 3 | 0.3 | ±0.25 | 9 | 12000 | 1.5×10-8 | 1.5 |
| 8 | 8 | 8.2 | 3.4 | 9.6 | 3.5 | 1.7 | 0.5 | 0.4 | ±0.3 | 13 | 2.2×10-8 | 2.5 | |||||
| 10 | 10 | 10.2 | 4.4 | 10.2 | 3.7 | 1.8 | M2 | 0.3 | 0.8 | 0.4 | ±0.32 | 21 | 3.6×10-8 | 4 | |||
| 12 | 12 | 12.5 | 4.0 | 14.2 | 5.2 | 2.5 | M3 | 0.7 | 1 | 0.5 | ±0.35 | 44 | 1.6×10-7 | 8 | |||
| 15 | 14.5 | 15 | 5.0 | 16 | 5.4 | 2.6 | 1.6 | 0.8 | ±0.45 | 90 | 10000 | 3.5×10-7 | 11 | ||||
| 17 | 16.8 | 17.5 | 7.2 | 19.8 | 6.7 | 3.2 | M4 | 1.7 | 2.2 | 1 | ±0.55 | 250 | 7.8×10-7 | 18 | |||
| 20 | 20 | 21 | 8.2 | 21.4 | 7 | 3.4 | 3.2 | 1.5 | ±0.6 | 340 | 8000 | 1.7×10-7 | 29 | ||||
| 26 | 26 | 27 | 12.0 | 25.6 | 9 | 4 | 6 | 2 | 420 | 6500 | 6.2×10-6 | 65 | |||||
| 30 | 30 | 31 | 13.0 | 33 | 12 | 6 | 15 | 1200 | 6200 | 2×10-5 | 100 | ||||||
| 34 | 34 | 35 | 13.0 | 34.2 | 13 | 5.5 | M5 | 4.0 | 16 | 2.5 | 2400 | 6000 | 2.5×10-5 | 155 | |||
| 38 | 38 | 41 | 17.0 | 40 | 15 | 7 | 28 | 3500 | 5800 | 8×10-5 | 240 | ||||||
可选加工参数
可选加工
产品简介
产品简介
产品问答
产品问答
关于此产品的常见问题
1、如何降低中间环磨损？
1、若间隔环端面与本体端面配合间隙过大，则会导致卡爪有效工作面减少，从而形成挤压，加剧联轴器的磨损，故需要减小间隙量；
2、对于采用铝青铜材质间隔环的联轴器，可以在两者配合间隙内增加润滑脂，按时润化，降低磨损。
2、十字环联轴器的使用温度范围？
POM材质间隔环使用温度-20℃~+80℃；铝青铜材质间隔环使用温度-40～＋150°C
3、十字环联轴器特性？
该产品具有很高的扭矩，并且使用灵活、免维护和维修，后期使用和更换非常简单。
