产品选型
规格
轴孔径d(mm)
轴孔径e(mm)
图片仅供参考，请以已选的规格为准
十字环联轴器 螺钉夹紧型 不锈钢 POM十字环
条件筛选：
类型 十字环式
主体材质 不锈钢
表面处理 无
调整环材质 含碳树脂
轴锁紧方式 螺钉夹紧型
种类筛选 十字环式联轴器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
技术图档
全部型号
3D预览
产品简介
产品问答
联轴器安装SOP
选型工具
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
附件 |
使用温度 |
|
| 主体 | 间隔环 | ||||
| DCB01 | 螺钉夹紧型 | 不锈钢 | POM | 内六角圆柱头螺钉 | -20℃~80℃ |
特点
使用温度-20℃~+80℃。 径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2； 两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

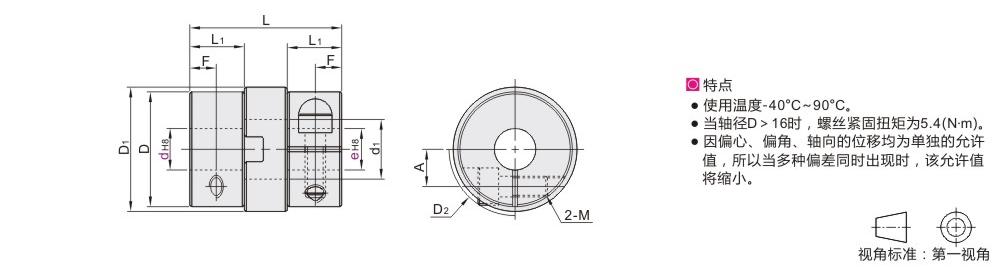

参数图
选型表
| 型号 | d-e | |||||||||
| 代码 | 规格 | |||||||||
| DCB01 | 15 | d | 4 | 5 | 6 | |||||
| e | 4 5 6 | 5 6 | 6 | |||||||
| 17 | d | 5 | 6 | 6.35 | ||||||
| e | 5 6 6.35 | 6 6.35 | 6.35 | |||||||
| 20 | d | 6 | 6.35 | 7 | 8 | 9.53 | 10 | |||
| e | 6 6.35 7 8 9.53 10 | 6.35 7 8 9.53 10 | 7 8 9.53 10 | 8 9.53 10 | 9.53 10 | 10 | ||||
| 26 | d | 6 | 6.35 | 7 | 8 | 9.53 | 10 | 11 | 12 | |
| e | 6 6.35 7 8 9.53 10 11 12 | 6.35 7 8 9.53 10 11 12 | 7 8 9.53 10 11 12 | 8 9.53 10 11 12 | 9.53 10 11 12 | 10 11 12 | 11 12 | 12 | ||
| 30 | d | 8 | 10 | 12 | 14 | |||||
| e | 8 10 12 14 | 10 12 14 | 12 14 | 14 | ||||||
| 34 | d | 10 | 11 | 12 | 14 | 15 | 16 | |||
| e | 10 11 12 14 15 16 | 11 12 14 15 16 | 12 14 15 16 | 14 15 16 | 15 16 | 16 | ||||
| 38 | d | 10 | 12 | 14 | 15 | 16 | 18 | 20 | ||
| e | 10 12 14 15 16 18 20 | 12 14 15 16 18 20 | 14 15 16 18 20 | 15 16 18 20 | 16 18 20 | 18 20 | 20 | |||
尺寸性能表
| 型号 |
D |
D1 | D2 |
d1 |
L |
L1 |
A |
F |
M |
锁紧扭矩 (N·m) |
额定扭矩 (N·m) |
容许安装偏差 |
静态扭转刚性 (N·m/rad) |
最高转速 (r/min) |
惯性力矩 (kg·m²) |
重量 (g) |
|||
| 代码 | 规格 | 角向(°) | 径向(mm) | 轴向(mm) | |||||||||||||||
| DCB01 | 15 | 14.5 | 15 | 16 | 5.0 | 18.4 | 6.6 | 4.5 | 3.2 | M2.5 | 1.0 | 1.6 | 3 | 0.8 | ±0.45 | 90 | 1000 | 5.0×10⁻⁷ | 15 |
| 17 | 16.8 | 17.5 | 19 | 7.2 | 24.4 | 9 | 5 | 4 | M3 | 1.8 | 2.2 | 1 | 250 | 1.0×10⁻⁶ | 28 | ||||
| 20 | 20 | 21 | 23 | 8.2 | 27.2 | 10 | 7 | 4.5 | 3.2 | 1.5 | ±0.6 | 340 | 8000 | 2.4×10⁻⁶ | 40 | ||||
| 26 | 26 | 27 | 29 | 12 | 30.4 | 11.5 | 8.4 | 5 | M4 | 3.0 | 6 | 1 | 420 | 6500 | 8.0×10⁻⁶ | 85 | |||
| 30 | 30 | 31 | 32 | 13 | 33 | 12 | 9 | 6 | 4.5 | 15 | 1200 | 6200 | 2.0×10⁻⁵ | 100 | |||||
| 34 | 34 | 35 | 37 | 34 | 13 | 11 | M5 | 8.0 | 16 | 2.5 | 2400 | 6000 | 2.5×10⁻⁵ | 155 | |||||
| 38 | 38 | 41 | 41 | 17 | 39.5 | 15 | 13.7 | 7 | 18 | 3500 | 5800 | 8.0×10⁻⁵ | 240 | ||||||
惯性力矩和重量按最大孔径计算。
-
