平行线式联轴器 螺钉夹紧型/螺钉固定型 铝合金
品牌名称：
怡合达
条件筛选：
种类筛选 平行线式联轴器
类型 高刚性平行线式
主体材质 铝合金
表面处理 本色阳极氧化
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
技术图档
全部型号
3D预览
技术图档（二）
可选加工
产品简介
产品问答
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 | 主体材质 | 表面处理 | 附件 |
| DBC02 | 螺钉固定型 | 不锈钢 | 本色阳极氧化 | 内六角紧定螺钉 |
| DBC12 | 螺钉夹紧型 | 内六角圆柱头螺钉 |

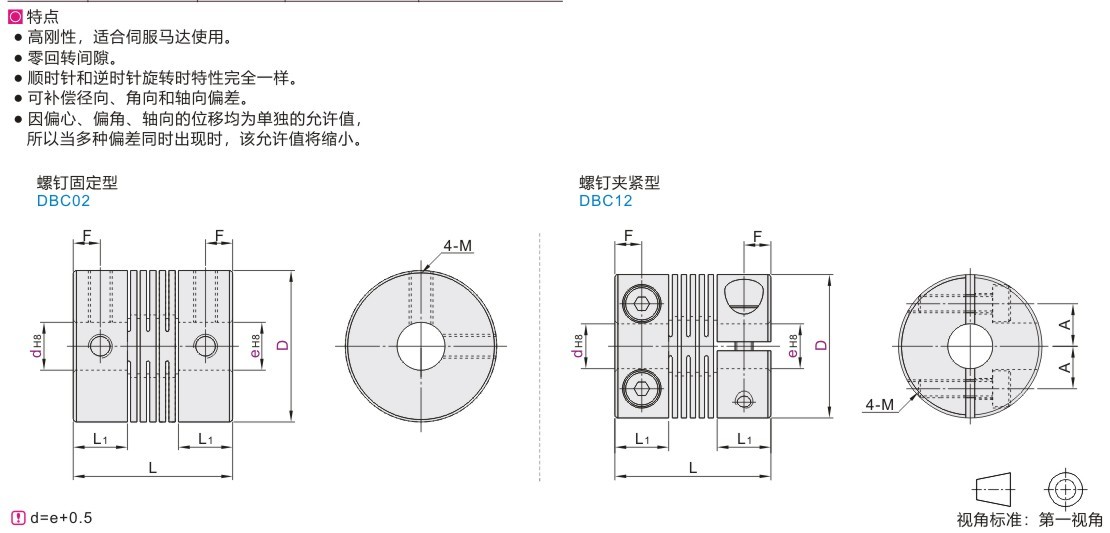

参数图
选型表
| 型号 | d-e | |||||||||
| 代码 | D | |||||||||
| 螺钉固定型 DBC02 |
16 | d | 5 | 6 | ||||||
| e | 5 6 | 6 | ||||||||
| 19 | d | 5 | 6 | 6.35 | 8 | 10 | ||||
| e | 5 6 6.35 8 | 6 6.35 7 8 | 6.35 8 | 8 10 | 10 | |||||
| 24 | d | 6 | 6.35 | 7 | 8 | 9.525 | 10 | 11 | 12 | |
| e | 6 6.35 7 8 9.525 10 11 12 | 6.35 7 8 9.525 10 11 12 | 7 8 9.525 10 11 12 | 8 9.525 10 11 12 | 9.525 10 11 12 | 10 11 12 | 11 12 | 12 | ||
| 29 | d | 8 | 10 | 11 | 12 | 14 | ||||
| e | 8 10 11 12 14 | 10 11 12 14 | 11 12 14 | 12 14 | 14 | |||||
| 34 | d | 10 | 11 | 12 | 14 | 15 | 16 | |||
| e | 10 11 12 14 15 16 | 11 12 14 15 16 | 12 14 15 16 | 14 15 16 | 15 16 | 16 | ||||
| 型号 | d-e | |||||||||
| 代码 | D | |||||||||
| 螺钉夹紧型 DBC12 |
16 | d | 5 | 6 | ||||||
| e | 5 6 | 6 | ||||||||
| 19 | d | 5 | 6 | 6.35 | 7 | 8 | ||||
| e | 5 6 6.35 7 8 | 6 6.35 7 8 | 6.35 7 8 | 7 8 | 8 | |||||
| 24 | d | 6 | 6.35 | 7 | 8 | 9.525 | 10 | |||
| e | 6 6.35 7 8 9.525 10 | 6.35 7 8 9.525 10 | 7 8 9.525 10 | 8 9.525 10 | 9.525 10 | 10 | ||||
| 29 | d | 8 | 10 | 11 | 12 | |||||
| e | 8 10 11 12 | 10 11 12 | 11 12 | 12 | ||||||
| 34 | d | 10 | 11 | 12 | 14 | 15 | 16 | |||
| e | 10 11 12 14 15 16 | 11 12 14 15 16 | 12 14 15 16 | 14 15 16 | 15 16 | 16 | ||||
尺寸性能表
| 型号 |
L |
L1 |
F |
M |
额定扭矩 (N.m) |
容许安装偏差 |
静态扭转刚性 (N.m/rad) |
最高转速 (r/min) |
惯性力矩 (kg.m²) |
锁紧扭矩 (N.m) |
重量 (g) |
|||
| 代码 | D | 角向(°) | 径向(mm) | 轴向(mm) | ||||||||||
| DBC02 | 16 | 17.4 | 6 | 3 | M3 | — | 0.5 | 0.05 | ±0.1 | 200 | 39000 | 2.8×10⁻⁷ | 0.7 | 7 |
| 19 | 20 | 6.8 | 3.4 | 270 | 33000 | 6.2×10⁻⁷ | 10 | |||||||
| 24 | 25 | 8.5 | 4.25 | M4 | 790 | 26000 | 2.0×10⁻⁶ | 1.7 | 22 | |||||
| 29 | 30 | 10.2 | 5.1 | 1400 | 21000 | 5.2×10⁻⁶ | 40 | |||||||
| 34 | 35 | 12 | 6 | M5 | 2200 | 18000 | 1.1×10⁻⁵ | 4 | 64 | |||||
| DBC12 | 16 | 17.4 | 6 | 3 | M2 | 4.74 | 200 | 39000 | 2.5×10⁻⁷ | 0.5 | 7 | |||
| 19 | 20 | 6.8 | 3.4 | M2.5 | 5.6 | 270 | 33000 | 5.8×10⁻⁷ | 12 | |||||
| 24 | 25 | 8.5 | 4.25 | M3 | 8 | 790 | 26000 | 1.8×10⁻⁶ | 1 | 23 | ||||
| 29 | 30 | 10.2 | 5.1 | 9 | 1400 | 21000 | 4.7×1010⁻⁶ | 41 | ||||||
| 34 | 35 | 12 | 6 | 11 | 2200 | 18000 | 1.1×10⁻⁵ | 1.5 | 62 | |||||
！惯性力矩和重量按最大孔径计算。
可选加工
可选加工
产品简介
产品简介
产品问答
产品问答
关于此产品的常见问题
1、平行线联轴器使用与哪些场合？
适用于轻负荷的应用，零回转间隙，顺时针与逆时针回转特性完全相同，用于精密定位系统。
2、平行线联轴器断裂因素。
1、安装轴的同心度超出所选联轴器的容差范围
2、出现瞬时过载扭矩超出联轴器最大扭矩的情况
3、所选联轴器的扭矩不满足工况使用
4、轴向受力导致的拉断
