平行线式联轴器 螺钉夹紧型 铝合金/不锈钢 加长式
品牌名称：
怡合达
条件筛选：
类型 平行线式长型
轴锁紧方式 螺钉夹紧型
种类筛选 平行线式联轴器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
规格参数
全部型号
3D预览
可选加工
产品简介
产品问答
联轴器安装SOP
选型工具
材质图
参数图
材质图
| 代码 | 类型 | 主体材质 | 表面处理 | 附件 |
| DBG02 | 螺钉 夹紧长型 |
铝合金 | 本色阳极氧化 | 内六角圆柱头螺钉 |
| DBG11 | 不锈钢 | — |

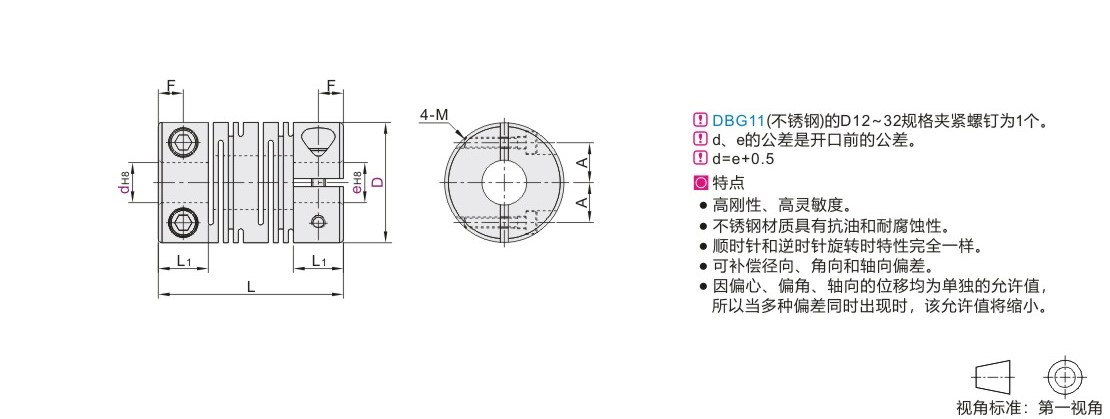

DBG11（不锈钢）的D12~32规格夹紧螺钉为1个。d、e的公差是开口前的公差。d=e+0.5
特点
● 高刚性、高灵敏度。
● 不锈钢材质具有抗油和耐腐蚀性。
● 顺时针和逆时针旋转时特性完全一样。
● 可补偿径向、角向和轴向偏差。
● 因偏心、偏角、轴向的位移均为单独的允许值，
所以当多种偏差同时出现时，该允许值将缩小。
参数图
选型表
| 型号 | d-e | ||||||
| 代码 | D | ||||||
|
DBG02 DBG11 |
12 | d | 4 | 4.5 | 5 | ||
| e | 4 4.5 5 | 4.5 5 | 5 | ||||
| 16 | d | 4 | 5 | 6 |
|||
| e | 4 5 6 | 5 6 | 6 | ||||
| 20 | d | 5 | 6 | 6.35 | 7 | 8 | |
| e | 5 6 6.35 7 8 | 6 6.35 7 8 | 6.35 7 8 | 7 8 | 8 | ||
| 型号 | d-e | ||||||||||
| 代码 | D | ||||||||||
|
DBG02 DBG11 |
25 | d | 5 | 6 | 6.35 | 7 | 8 | 9.525 | 10 |
||
| e | 5 6 6.35 7 8 9.525 10 | 6 6.35 7 8 9.525 10 | 6.35 7 8 9.525 10 | 7 8 9.525 10 | 8 9.525 10 | 9.525 10 | 10 | ||||
| 32 | d | 8 | 9.525 | 10 | 11 | 12 | 14 | ||||
| e | 8 9.525 10 11 12 14 | 9.525 10 11 12 14 | 10 11 12 14 | 11 12 14 | 12 14 | 14 | |||||
| 40 | d | 8 | 9.525 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | |
| e | 8 9.525 10 11 12 14 15 16 18 | 9.525 10 11 12 14 15 16 18 | 10 11 12 14 15 16 18 | 11 12 14 15 16 18 | 11 12 14 15 16 18 | 14 15 16 18 | 15 16 18 | 16 18 | 18 | ||
尺寸性能表
| 型号 |
L |
L1 |
M |
A |
F |
额定扭矩 (N·m) |
容许安装偏差 |
静态扭转刚性 (N·m/rad) |
最高转速 (r/min) |
惯性力矩 (kg·m²) |
锁紧扭矩 (N·m) |
重量 (g) |
|||
| 代码 | D | 角向(°) | 径向(mm) | 轴向(mm) | |||||||||||
| DBG02 | 12 | 18.5 | 5 | M2 | 4 | 2.5 | 0.4 | 2 | 0.10 | ±0.3 | 45 | 52000 | 7.8×10⁻⁸ | 0.5 | 3.6 |
| 16 | 23 | 6.5 | M2.5 | 5 | 3.25 | 0.5 | ±0.4 | 80 | 39000 | 3.4×10⁻⁷ | 1 | 9.2 | |||
| 20 | 26 | 7.5 | 6.5 | 3.75 | 1 | ±0.5 | 170 | 31000 | 9.1×10⁻⁷ | 16 | |||||
| 25 | 31 | 8.5 | M3 | 9 | 4.25 | 2 | 0.15 | 380 | 25000 | 2.6×10⁻⁷ | 1.5 | 28 | |||
| 32 | 41 | 12 | M4 | 11 | 6 | 4 | ±0.1 | 500 | 19000 | 9.7×10⁻⁶ | 2.5 | 64 | |||
| 40 | 56 | 17 | M5 | 14 | 8.5 | 8 | 0.20 | 600 | 15000 | 3.3×10⁻⁵ | 4 | 140 | |||
| DBG11 | 12 | 18.5 | 5 | M2 | 4 | 2.5 | 0.3 | 2 | 0.10 | ±0.2 | 64 | 52000 | 2.2×10⁻⁷ | 0.5 | 10 |
| 16 | 23 | 6.5 | M2.5 | 5 | 3.25 | 0.5 | ±0.3 | 85 | 39000 | 9.0×10⁻⁷ | 1 | 25 | |||
| 20 | 26 | 7.5 | 6.5 | 3.75 | 1 | 250 | 31000 | 2.5×10⁻⁶ | 43 | ||||||
| 25 | 31 | 8.5 | M3 | 9 | 4.25 | 2 | 0.15 | ±0.4 | 330 | 25000 | 7.1×10⁻⁶ | 1.5 | 78 | ||
| 32 | 41 | 12 | M4 | 11 | 6 | 3.5 | ±0.5 | 850 | 19000 | 2.7×10⁻⁵ | 2.5 | 170 | |||
| 40 | 56 | 17 | M5 | 14 | 8.5 | 8 | 0.20 | 1000 | 15000 | 9.0×10⁻⁵ | 4 | 370 | |||
惯性力矩和重量按最大孔径计算。
-
