        平行线式联轴器 螺钉固定型 铝合金/不锈钢 加长式

        品牌名称：

        怡合达

        条件筛选：

        类型 平行线式长型
        轴锁紧方式 螺钉固定型
        种类筛选 平行线式联轴器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            规格参数

            全部型号

            3D预览

            可选加工

            产品简介

            产品问答

            联轴器安装SOP

            选型工具

            材质图

            参数图

            材质图
            代码 类型 主体材质 表面处理 附件
            DBE02 螺钉
            固定长型            		 铝合金 本色阳极氧化 紧定螺钉
            DBE11 不锈钢 —

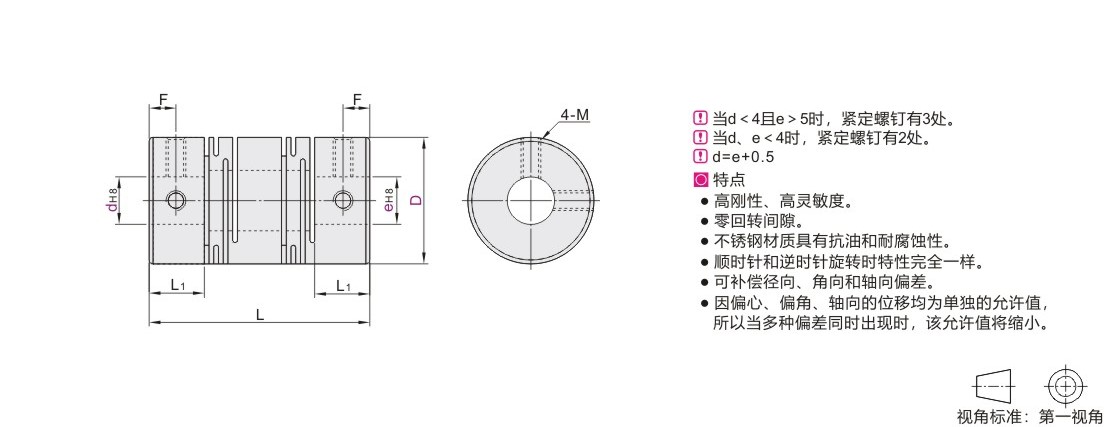

            当d<4且e>5时，紧定螺钉有3处。
            当d、e<4时，紧定螺钉有2处。
            d=e+0.5
            特点
            ● 高刚性、高灵敏度。
            ● 零回转间隙。
            ● 不锈钢材质具有抗油和耐腐蚀性。
            ● 顺时针和逆时针旋转时特性完全一样。
            ● 可补偿径向、角向和轴向偏差。
            ● 因偏心、偏角、轴向的位移均为单独的允许值
               所以当多种偏差同时出现时，该允许值将缩小。



            参数图



            选型表

            型号 d-e
            代码 D

            DBE02

            DBE11

            		 8 d 2 3
            e 2  3 3
            12 d 3 4 4.5 5 6
            e 3  4  4.5  5  6   4  4.5  5  6  4.5  5  6  5  6  6
            16 d 4 4.5 5 6 6.35 7 8
            e 4  4.5  5  6  6.35  7  8 4.5  5  6  6.35  7  8 5  6  6.35  7  8 6  6.35  7  8 6.35  7  8 7  8 8
            20 d 5 6 6.35 7 8 9.525 10
            e 5  6  6.35  7  8  9.525  10 6  6.35  7  8  9.525  10 6.35  7  8  9.525  10 7  8  9.525  10 8  9.525  10 9.525  10 10



            型号 d-e
            代码 D

            DBE02

            DBE11

            		 25 d 5 6 6.35 8 9.525 10 11 12
            e 5  6  6.35  8  9.525  10  11  12 6  6.35  8  9.525  10  11  12 6.35  8  9.525  10  11  12 8  9.525  10  11  12 9.525  10  11  12 10  11  12 11  12 12
            32 d 6 6.35 8 9.525 10 11 12 14 16
            e 6  6.35  8  9.525  10  11  12  14  16 6.35  8  9.525  10  11  12  14  16 8  9.525  10  11  12  14  16   9.525  10  11  12  14  16 10  11  12  14  16 11  12  14  16 12  14  16 14  16 16
            40 d 8 9.525 10 12 14 15 16 18
            e 8  9.525  10  12  14  15  16  18 9.525  10  12  14  15  16  18 10  12  14  15  16  18 12  14  15  16  18 14  15  16  18 15  16  18 16  18 18



            尺寸性能表

            型号
            		 L
            		 L1
            		 M
            		 F
            		 额定扭矩
            (N·m)            		 容许安装偏差 静态扭转刚性
            (N·m/rad)
            		 最高转速
            (r/min)
            		 惯性力矩
            (kg·m²)
            		 锁紧扭矩
            (N·m)
            		    重量
               (g)
            代码 D 角向(°) 径向(mm) 轴向(mm)
            DBE02 8  14  3.5  M2 1.7  0.1  2  0.10  ±0.2 25  78000

            1.2×10⁻⁸

            		 0.3  1.4
            12  18.5  5  M2.5 2.5  0.4  ±0.3 45  52000  8.3×10⁻⁸ 0.5  3.7
            16  23  6.5  M3 3  0.5  ±0.4 80  39000  3.3×10⁻⁷ 0.7  8.1
            20  26  7.5  1  170  31000  9.0×10⁻⁷ 14
            25  31  8.5  M4 4  2  0.15  ±0.5 380  25000  2.6×10⁻⁶ 1.7  27
            32  41  12  6  4  500  19000  9.6×10⁻⁶ 60
            40  56  17  M5 8.5  8  0.20  600  15000  3.2×10⁻⁵ 4  130
            DBE11 8  14  3.5  M2 1.7  0.1     2  0.10  ±0.2 50  78000  3.1×10⁻⁵ 0.3  3
            12  18.5  5  M2.5 2.5  0.4  ±0.3 64  52000  2.1×10⁻⁷ 0.5  9.3
            16  23  6.5  M3 3  0.5  ±0.4 85  39000  8.4×10⁻⁷ 0.7     21
            20  26  7.5  1  250  31000  2.4×10⁻⁶    38
            25  31  8.5  M4 4  2  0.15  ±0.5 330  25000  6.8×10⁻⁶ 1.7     71
            32  41  12  6  4  850  19000  2.6×10⁻⁵    160
            40  56  17  M5 8.5  8  0.20  1000  15000  9.7×10⁻⁵ 4     350

            惯性力矩和重量按最大孔径计算。
