        平行线式联轴器 螺钉固定型 铝合金/不锈钢 短式

        品牌名称：

        怡合达

        条件筛选：

        类型 平行线式短型
        轴锁紧方式 螺钉固定型
        种类筛选 平行线式联轴器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            规格参数

            全部型号

            3D预览

            可选加工

            产品简介

            产品问答

            联轴器安装SOP

            选型工具

            材质图

            参数图

            材质图
            代码 类型 主体材质 表面处理 附件
            DBF02 螺钉
            固定短型            		 铝合金 本色阳极氧化 内六角紧定螺钉
            DBF11 不锈钢 —



            当d<4且e>5时，紧定螺钉有3处。
            当d、e<4时，紧定螺钉有2处。

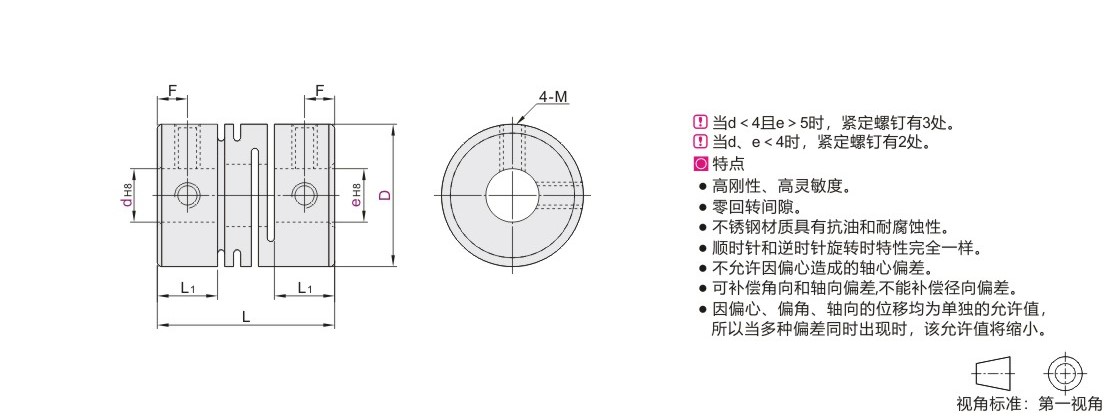

            特点
            ● 高刚性、高灵敏度。
            ● 零回转间隙。
            ●不锈钢材质具有抗油和耐腐蚀性。
            ● 顺时针和逆时针旋转时特性完全一样。
            ●不允许因偏心造成的轴心偏差。
            ● 可补偿角向和轴向偏差，不能补偿径向偏差。
            ● 因偏心、偏角、轴向的位移均为单独的充许值，
               所以当多种偏差同时出现时，该允许值将缩小。



            参数图



            选型表

            型号 d-e
            代码 D

            DBF02

            DBF11

            		 8 d 2 3
            e 2  3 3
            12 d 4 5
            e 4  4.5  5  5
            16 d 5 6
            e 5  6  6



            型号 d-e
            代码 D

            DBF02

            DBF11

            		 25 d 5 6 7 8
            e 5  6  7  8   6  7  8 7  8 8
            32 d 5 6 6.35 8 10
            e 5  6  6.35  8  10   6  6.35  8  10   6.35  8  10 8  10 10
            40 d 8 10 12 14
            e 8  10  12  14 10  12  14 12  14 14



            尺寸性能表

            型号
            		 L
            		  L1
            		 M
            		 F
            		 额定扭矩
            (N·m)
            		 容许安装偏差
            		 静态扭转刚性
            (N·m/rad)
            		 最高转速
            (r/min)
            		 惯性力矩
            (kg·m²)
            		 锁紧扭矩
            (N·m)
            		 重量
            (g)
            代码 D 角向(°) 径向(mm) 轴向(mm)
            DBF02 8  10   3.4  M2 1.7  0.1  1  — ±0.1 24  78000  1.0×10⁻⁸ 0.3  1
            12  14   5.2  M2.5 2.5  0.4  80  52000  7.0×10⁻⁸ 0.5  3.1
            16  18   6.8  M3 3  0.5  ±0.2 180  39000  2.8×10⁻⁷ 0.7  7.4
            20  20   7.65  1  200  31000  7.5×10⁻⁷ 12
            25  25   9.6  M4 4  2  780  25000  2.3×10⁻⁶ 1.7  24
            32  32  12.6  6  4  1100  19000  8.0×10⁻⁶ 50
            DBF11 8  10  3.4  M2 1.7  0.2  1  0.05  ±0.1 49  78000  2.4×10⁻⁸ 0.3  2.7
            12  14  5.2  M2.5 2.5  0.3  140  52000  1.8×10⁻⁷ 0.5  7.8
            16  18  6.8  M3 3  0.5  240  39000  7.2×10⁻⁷ 0.7  18
            20  20   7.65  1  330  31000  2.0×10⁻⁶ 32
            25  25  9.6  M4 4  2  720  25000  6.1×10⁻⁶ 1.7  63
            32  32  12.6  6  3.5  1300  19000  2.1×10⁻⁵ 130

            惯性力矩和重量按最大孔径计算。
