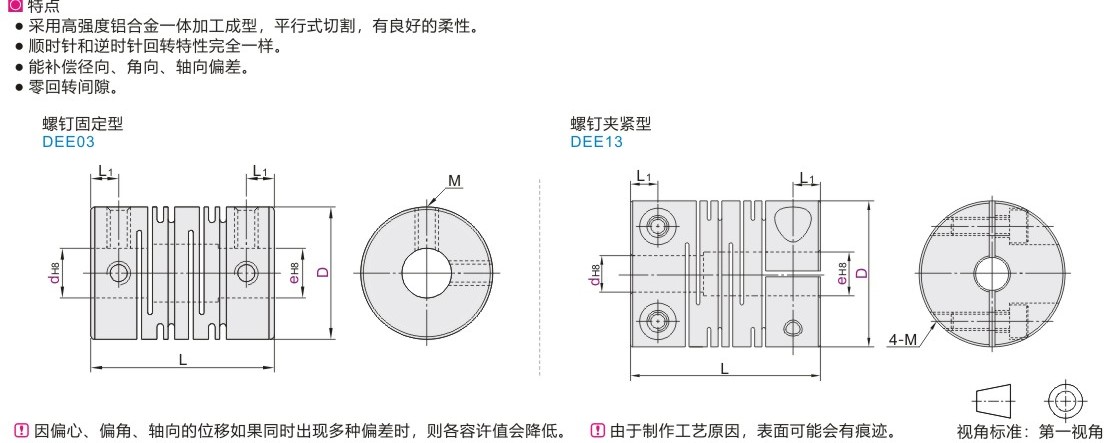

平行线式联轴器螺钉夹紧型/螺钉固定型铝合金通用型

代码	类型	主体材质	表面处理	附件

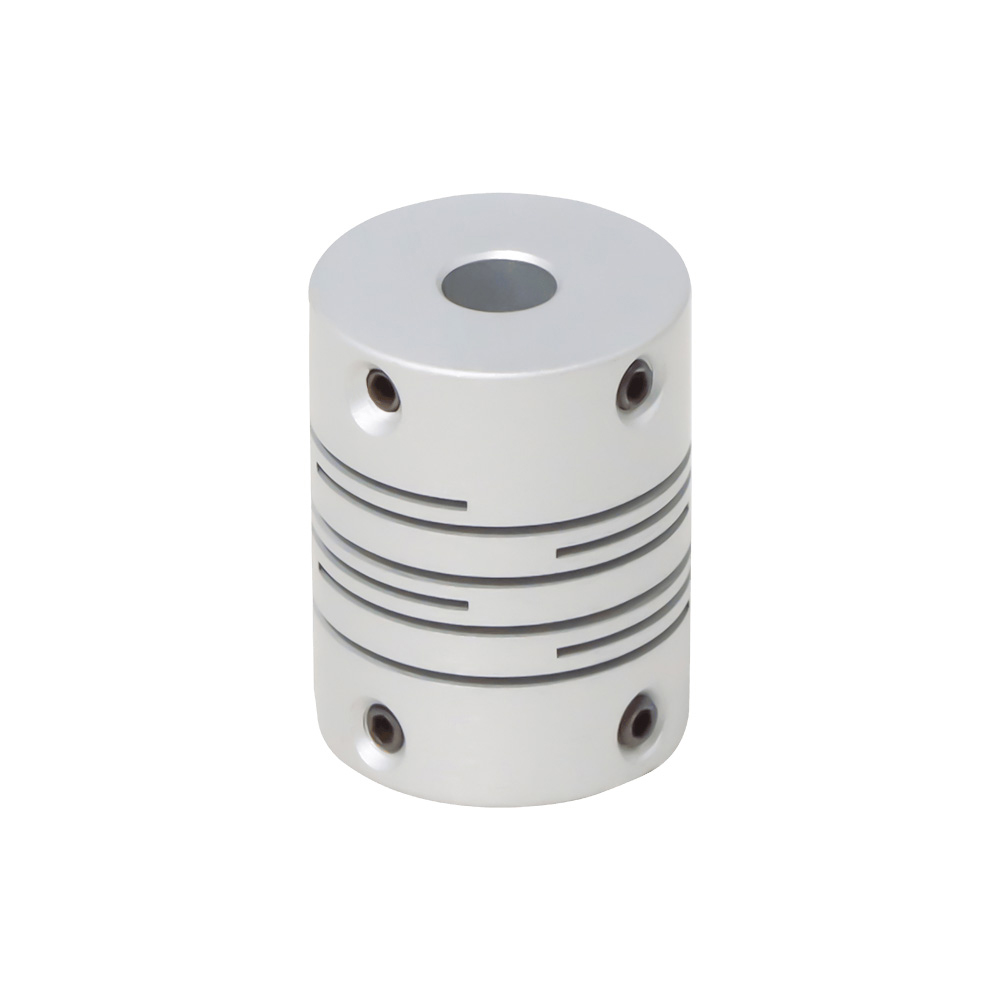

DEE03	螺钉固定型	铝合金	本色阳极氧化	内六角紧定螺钉

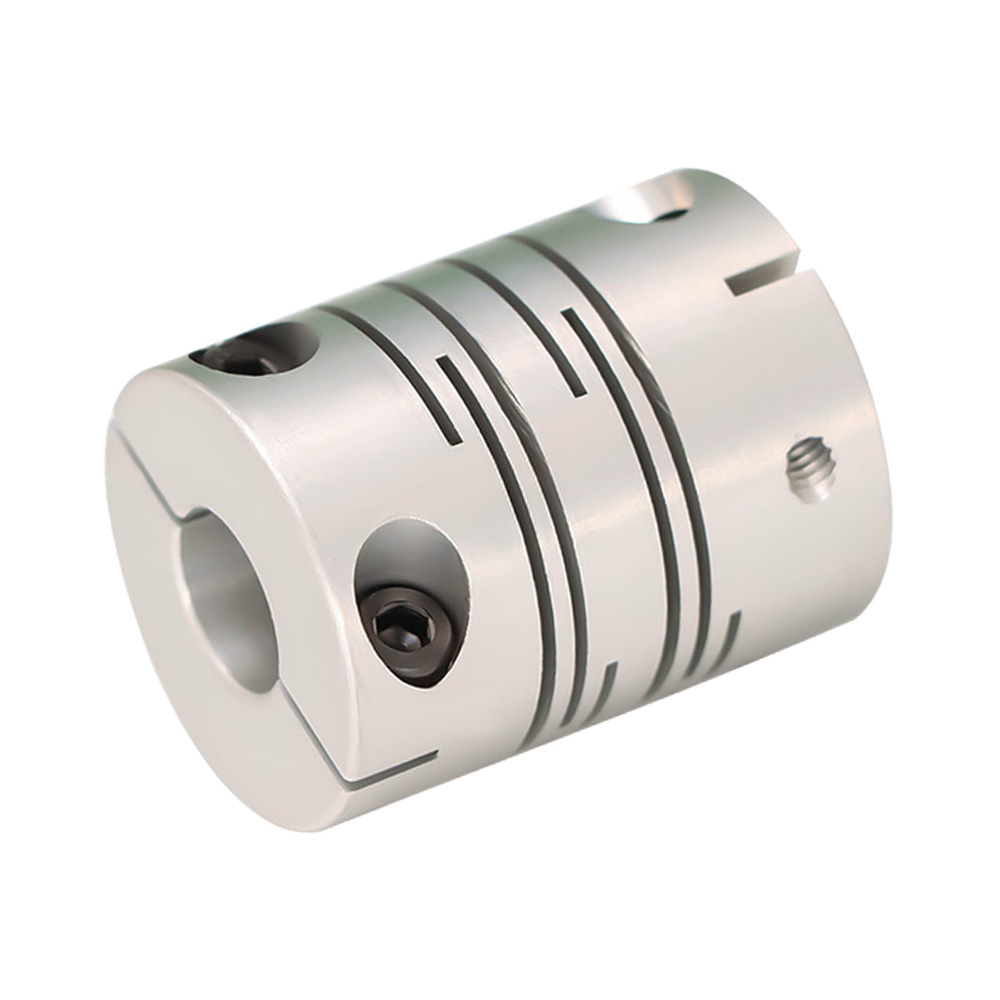

DEE13	螺钉夹紧型	铝合金	本色阳极氧化	内六角圆柱头螺钉

型号		d-e
代码	D	d-e
螺钉固定型 DEE03	12	d	3	4	4.5	5	6
	12	e	3 4 4.5 5 6	4 4.5 5 6	4.5 5 6	5 6	6
	16	d	3	4	4.5	5	6	6.35	7	8
	16	e	3 4 4.5 5 6 6.35 7 8	4 4.5 5 6 6.35 7 8	4.5 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	20	d	4	5	6	6.35	7	8	9	9.525	10
	20	e	4 5 6 6.35 7 8 9 9.525 10	5 6 6.35 7 8 9 9.525 10	6 6.35 7 8 9 9.525 10	6.35 7 8 9 9.525 10	7 8 9 9.525 10	8 9 10	9 9.525 10	9.525 10	10
	25	d	5	6	6.35	7	8	9	9.525	10	11	12
	25	e	5 6 6.35 7 8 9 9.525 10 11 12	6 6.35 7 8 9 9.525 10 11 12	6.35 7 8 9 9.525 10 11 12	7 8 9 9.525 10 11 12	8 9 9.525 10 11 12	9 9.525 10 11 12	9.525 10 11 12	10 11 12	11 12	12
	32	d	8	9	9.525	10	11	12	12.7	13	14	15	16
	32	e	8 9 9.525 10 11 12 12.7 13 14 15 16	9 9.525 10 11 12 12.7 13 14 15 16	9.525 10 11 12 12.7 13 14 15 16	10 11 12 12.7 13 14 15 16	11 12 12.7 13 14 15 16	12 12.7 13 14 15 16	12.7 13 14 15 16	13 14 15 16	14 15 16	15 16	16
	40	d	8	9.525	10	11	12	12.7	13	14	15	16	17	18
	40	e	8 9.525 10 11 12 12.7 13 14 15 16 17 18	9.525 10 11 12 12.7 13 14 15 16 17 18	10 11 12 12.7 13 14 15 16 17 18	11 12 12.7 13 14 15 16 17 18	12 12.7 13 14 15 16 17 18	12.7 13 14 15 16 17 18	13 14 15 16 17 18	14 15 16 17 18	15 16 17 18	16 17 18	17 18	18
	50	d	12	12.7	13	14	15	16	17	18	19	20
	50	e	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	63	d	14	15	16	17	18	19	20	22	24
	63	e	14 15 16 17 18 19 20 22 24	15 16 17 18 19 20 22 24	16 17 18 19 20 22 24	17 18 19 20 22 24	18 19 20 22 24	19 20 22 24	20 22 24	22 24	24
螺钉夹紧型 DEE13	12	d	3	4	4.5	5
	12	e	3 4 4.5 5	4 4.5 5	4.5 5	5
	16	d	3	4	4.5	5	6
	16	e	3 4 4.5 5 6	4 4.5 5 6	4.5 5 6	5 6	6
	20	d	4	5	6	6.35	7	8
	20	e	4 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	25	d	5	6	6.35	7	8	9	9.525	10
	25	e	5 6 6.35 7 8 9 9.525 10	6 6.35 7 8 9 9.525 10	6.35 7 8 9 9.525 10	7 8 9 9.525 10	8 9 9.525 10	9 9.525 10	9.525 10	10
	32	d	8	9	9.525	10	11	12	12.7	13	14
	32	e	8 9 9.525 10 11 12 12.7 13 14	9 9.525 10 11 12 12.7 13 14	9.525 10 11 12 12.7 13 14	10 11 12 12.7 13 14	11 12 12.7 13 14	12 12.7 13 14	12.7 13 14	13 14	14
	40	d	8	10	11	12	12.7	13	14	15	16	17	18
	40	e	8 10 11 12 12.7 13 14 15 16 17 18	10 11 12 12.7 13 14 15 16 17 18	11 12 12.7 13 14 15 16 17 18	12 12.7 13 14 15 16 17 18	12.7 13 14 15 16 17 18	13 14 15 16 17 18	14 15 16 17 18	15 16 17 18	16 17 18	17 18	18
	50	d	12	12.7	13	14	15	16	17	18	19	20
	50	e	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	63	d	14	15	16	17	18	19	20	22	24
	63	e	14 15 16 17 18 19 20 22 24	15 16 17 18 19 20 22 24	16 17 18 19 20 22 24	17 18 19 20 22 24	18 19 20 22 24	19 20 22 24	20 20 22 24	22 24	24

型号		L	L1	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量(g)
代码	D	L	L1	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	轴向(mm)	重量(g)
螺钉固定型 DEE03	12	18.5	2.5	M2.5	0.5	0.4	0.8	52000	8.3×10⁻⁸	45	0.10	2	±0.2	3.7
	16	23	3	M3	0.7	0.5	1	39000	3.3×10⁻⁷	80			±0.3	8.1
	20	26	3	M3	0.7	1	2	31000	8.9×10⁻⁷	170			±0.3	14
	25	31	4	M4	1.7	2	4	25000	2.6×10⁻⁶	380	0.15		±0.4	27
	32	41	6	M4	1.7	4	8	19000	9.6×10⁻⁶	500	0.15		±0.5	60
	40	56	8.5	M5	4	8	16	15000	3.2×10⁻⁵	700	0.20			130
	50	71	10.5	M6	7	13	26	12000	9.0×10⁻⁵	1800				266
	63	90	13	M8	15	22	44	10000	3.0×10⁻⁴	3100				500
螺钉夹紧型 DEE13	12	18.5	2.5	M2	0.5	0.4	0.8	52000	7.8×10⁻⁸	45	0.10	2	±0.2	3.6
	16	23	3.25	M2.5	1	0.5	1	39000	3.4×10⁻⁷	80			±0.3	9.2
	20	26	3.75	M2.5	1	1	2	31000	9.1×10⁻⁷	170			±0.3	16
	25	31	4.25	M3	1.5	2	4	25000	2.6×10⁻⁶	380	0.15		±0.4	28
	32	41	6	M4	2.5	4	8	19000	9.7×10⁻⁶	500	0.15		±0.5	64
	40	56	8.5	M5	7	8	16	15000	3.3×10⁻⁵	700	0.20			140
	50	71	10.5	M6	12	13	26	12000	9.0×10⁻⁵	1800				272
	63	90	13	M8	16	22	44	10000	3.1×10⁻⁴	3100				530
