        医疗 平行线式联轴器 螺钉夹紧型/螺钉固定型 不锈钢

        品牌名称：

        怡合达

        条件筛选：

        主体材质 不锈钢
        表面处理 无
        种类筛选 平行线式联轴器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            规格参数

            全部型号

            3D预览

            可选加工

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            主体
            Y-CAB51 螺钉固定型 不锈钢 — 内六角紧定螺钉
            Y-CAB52 螺钉夹紧型 内六角圆柱头螺钉



            特点
            ● 采用不锈钢一体加工成型 ，平行线切割 ，有良好的柔性；
            ● 可补偿径向 、角向和轴向偏差；
            ● 顺时针和逆时针回转时特性完全一样；
            ● 零回转间隙。

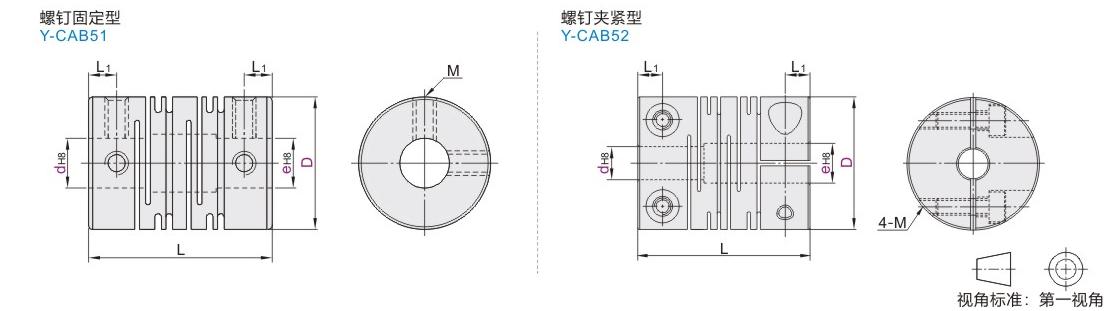

            参数图



            选型表

            型号 d-e
            代码 D
            螺钉固定型
            Y-CAB51            		 12  d 3 4 4.5 5 6
            e 3  4  4.5  5  6 4  4.5  5  6 4.5  5  6 5  6 6
            16  d 3 4 4.5 5 6 6.35 7 8
            e 3  4  4.5  5  6  6.35  7  8  4  4.5  5  6  6.35  7  8 4.5  5  6  6.35  7  8 5  6  6.35  7  8 6  6.35  7  8 6.35  7  8 7  8 8
            20  d 4 4.5 5 6 6.35 7 8 9 9.525 10
            e 4  4.5  5  6  6.35  7  8  9  9.525  10 4.5  5  6  6.35  7  8  9  9.525  10 5  6  6.35  7  8  9  9.525  10 6  6.35  7  8  9  9.525  10 6.35  7  8  9  9.525  10 7  8  9  9.525  10 8  9  9.525  10 9  9.525  10 9.525  10 10
            25  d 5 6 6.35 7 8 9 9.525 10 11 12
            e 5  6  6.35  7  8  9  9.525  10  11  12 6  6.35  7  8  9  9.525  10  11  12 6.35  7  8  9  9.525  10  11  12 7  8  9  9.525  10  11  12 8  9  9.525  10  11  12 9  9.525  10  11  12 9.525  10  11  12 10  11  12 11  12 12
            32  d 8 9 9.525 10 11 12 12.7 13 14 15 16
            e 8  9  9.525  10  11  12  12.7  13  14  15  16 9  9.525  10  11  12  12.7  13  14  15  16 9.525  10  11  12  12.7  13  14  15  16 10  11  12  12.7  13  14  15  16 11  12  12.7  13  14  15  16 12  12.7  13  14  15  16 12.7  13  14  15  16 13  14  15  16 14  15  16 15  16 16
            40  d 8 9 9.525 10 11 12 12.7 13 14 15 16 17 18
            e 8  9  9.525  10  11  12  12.7  13  14  15  16  17  18 9  9.525  10  11  12  12.7  13  14  15  16  17  18 9.525  10  11  12  12.7  13  14  15  16  17  18 10  11  12  12.7  13  14  15  16  17  18 11  12  12.7  13  14  15  16  17  18 12  12.7  13  14  15  16  17  18 12.7  13  14  15  16  17  18 13  14  15  16  17  18 14  15  16  17  18 15  16  17  18 16  17  18 17  18 18
            50  d 12 12.7 13 14 15 16 17 18 19 20
            e 12  12.7  13  14  15  16  17  18  19  20 12.7  13  14  15  16  17  18  19  20 13  14  15  16  17  18  19  20 14  15  16  17  18  19  20 15  16  17  18  19  20 16  17  18  19  20 17  18  19  20 18  19  20 19  20 20
            63  d 14 15 16 17 18 19 20 22 24
            e 14  15  16  17  18  19  20  22  24 15  16  17  18  19  20  22  24 16  17  18  19  20  22  24 17  18  19  20  22  24 18  19  20  22  24 19  20  22  24 20  22  24 22  24 24
            螺钉夹紧型
            Y-CAB52            		 12  d 3 4 4.5 5
            e 3  4  4.5  5 4  4.5  5 4.5  5 5
            16  d 3 4 4.5 5 6
            e 3  4  4.5  5  6 4  4.5  5  6 4.5  5  6 5  6 6
            20  d 4 4.5 5 6 6.35 7 8
            e 4  4.5  5  6  6.35  7  8 4.5  5  6  6.35  7  8 5  6  6.35  7  8 6  6.35  7  8 6.35  7  8 78 8
            25  d 5 6 6.35 7 8 9 9.525 10
            e 5  6  6.35  7  8  9  9.525  10 6  6.35  7  8  9  9.525  10 6.35  7  8  9  9.525  10 7  8  9  9.525  10 8  9  9.525  10 9  9.525  10 9.525  10 10
            32  d 8 9 9.525 10 11 12 12.7 13 14
            e 8  9  9.525  10  11  12  12.7  13  14 9  9.525  10  11  12  12.7  13  14 9.525  10  11  12  12.7  13  14 10  11  12  12.7  13  14 11  12  12.7  13  14 12  12.7  13  14 12.7  13  14 13  14 14
            40  d 8 9 9.525 10 11 12 12.7 13 14 15 16 17 18
            e 8  9  9.525  10  11  12  13  14  15  16  17  18 9  9.525  10  11  12  13  14  15  16  17  18 9.525  10  11  12  13  14  15  16  17  18 10  11  12  13  14  15  16  17  18 11  12  13  14  15  16  17  18 12  13  14  15  16  17  18 13  14  15  16  17  18 14  15  16  17  18 15  16  17  18 16  17  18 16  17  18 17  18 18
            50  d 12 12.7 13 14 15 16 17 18 19 20
            e 12  12.7  13  14  15  16  17  18  19  20 12.7  13  14  15  16  17  18  19  20 13  14  15  16  17  18  19  20 14  15  16  17  18  19  20 15  16  17  18  19  20 16  17  18  19  20 17  18  19  20 18  19  20 19  20 20
            63  d 14 15 16 17 18 19 20 22 24
            e 14  15  16  17  18  19  20  22  24 15  16  17  18  19  20  22  24 16  17  18  19  20  22  24 17  18  19  20  22  24 18  19  20  22  24 19  20  22  24 20  22  24 22  24 24



            尺寸性能表

            型号
            		 L
            		 L1
            		 F
            		 M
            		 锁紧扭矩
            (N·m)
            		 额定扭矩
            (N·m)
            		 最大扭矩
            (N·m)
            		 最高转速
            ( r/ min)
            		 惯性力矩
            (kg·m2)
            		 静态扭转刚性
            (N·m/rad)
            		 容许安装偏差
            		 重量
            (g)
            代码 D 径向(mm) 角向(°) 轴向(mm)
            螺钉固定型
            Y-CAB51            		 12 18.5 5 2.5 M2 .5 0.5 0.5 1  37000  2.2×10⁻⁷ 55  0.1 2 ±0.2 11
            16 23 6.5 3 M3 0.7 1 2  29000  8.6 ×10⁻⁷ 95  ±0.3 24
            20 26 7.5 1.5 3  25000  2.3 ×10⁻⁶ 200  41
            25 31 8.5 4 M4 1.7 3 6  18000  7. 1×10⁻⁶ 450  0.15 ±0.4 79
            32 41 11.5 6 5 10  15000  2.4×10⁻⁵ 600  ±0.5 162
            40 56 17 8.5 M5 4 10 20  14000  8.4×10⁻⁵ 800  0.2 340
            50 71 21 10.5  M6 7 15 30  12000  2.6 ×10⁻⁴ 2000  750
            63 90 26 13 M8 15 26 52  9800  8.4×10⁻⁴ 3400  1460
            螺钉夹紧型
            Y-CAB52            		 12 18.5 5 2.5 M2 0.5 0.5 1  37000  2. 1 ×10⁻⁷ 55  0.1 2 ±0.2 10
            16 23 6.5 3.25 M2 .5 1 1 2  29000  8.5×10⁻⁷ 95  ±0.3 22
            20 26 7.5 3.75 1.5 3  25000  2.3 ×10⁻⁶ 200  40
            25 31 8.5 4.25 M3 1.5 3 6  18000  6.8 ×10⁻⁶ 450  0.15 ±0.4 74
            32 41 12 6 M4 2.5 5 10  15000  2.4×10⁻⁵ 600  ±0.5 157
            40 56 17 8.5 M5 7 10 20  14000  8. 1×10⁻⁵ 800  0.2  330
            50 71 21 10.5 M6 12 15 30  12000  2.5×10⁻⁴ 2000  680
            63 90 26 13 M8 16 26 52  9800  8.0 ×10⁻⁴ 3400  1395



            键槽尺寸表



            轴径尺寸 键槽尺寸
            Ød,Øe
            ( mm)            		 宽度b(mm) 深度t(mm)
            标准尺寸 公差 标准尺寸 公差
            Ø6~Ø7.99 2   ±0. 0125 1  +0. 1
            0
            Ø8~Ø10 3  1.4
            Ø10.01 ~Ø12 4  ±0.015 1.8
            Ø12.01 ~Ø17 5  2.3
            Ø17.01 ~Ø22 6  2.8
            Ø22.01 ~Ø30 8  ±0.018 3.3
