平行线式联轴器 螺钉夹紧型/螺钉固定型 不锈钢 高刚性
条件筛选：
类型 高刚性平行线式
主体材质 不锈钢
表面处理 无
种类筛选 平行线式联轴器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
规格参数
全部型号
3D预览
可选加工参数
产品简介
产品问答
联轴器安装SOP
选型工具
材质图
参数图
材质图
| 代码 | 类型 | 主体材质 | 表面处理 | 附件 |
| DBC21 | 螺钉固定型 | 不锈钢 | — | 内六角紧定螺钉 |
| DBC31 | 螺钉夹紧型 | 内六角圆柱头螺钉 |

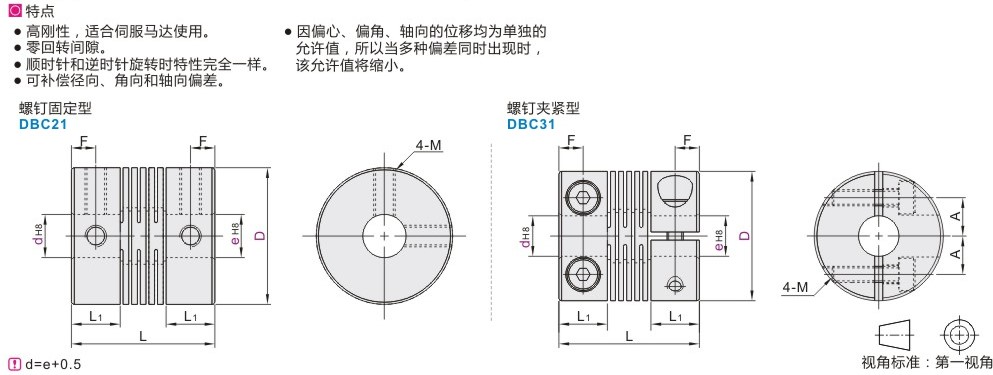

特点
● 高刚性，适合伺服马达使用。
● 零回转间隙。
● 顺时针和逆时针旋转时特性完全一样。
● 可补偿径向、角向和轴向偏差。
● 因偏心、偏角、轴向的位移均为单独的
充许值，所以当多种偏差同时出现时，
该允许值将缩小。
d=e+0.5
参数图
DBC21
| 型号 | d-e | |||||||||
| 代码 | D | |||||||||
| 螺钉固定型 DBC21 |
16 | d | 5 | 6 | ||||||
| e | 5 6 | 6 | ||||||||
| 19 | d | 5 | 6 | 6.35 | 8 | 10 | ||||
| e | 5 6 6.35 8 | 6 6.35 7 8 | 6.35 8 | 8 10 | 10 | |||||
| 24 | d | 6 | 6.35 | 7 | 8 | 9.525 | 10 | 11 | 12 | |
| e | 6 6.35 7 8 9.525 10 11 12 | 6.35 7 8 9.525 10 11 12 | 7 8 9.525 10 11 12 | 8 9.525 10 11 12 | 9.525 10 11 12 | 10 11 12 | 11 12 | 12 | ||
| 29 | d | 8 | 10 | 11 | 12 | 14 | ||||
| e | 8 10 11 12 14 | 10 11 12 14 | 11 12 14 | 12 14 | 14 | |||||
| 34 | d | 10 | 11 | 12 | 14 | 15 | 16 | |||
| e | 10 11 12 14 15 16 | 11 12 14 15 16 | 12 14 15 16 | 14 15 16 | 15 16 | 16 | ||||
DBC31
| 型号 | d-e | |||||||||
| 代码 | D | |||||||||
| 螺钉夹紧型 DBC31 |
16 | d | 5 | 6 | ||||||
| e | 5 6 | 6 | ||||||||
| 19 | d | 5 | 6 | 6.35 | 7 | 8 | ||||
| e | 5 6 6.35 7 8 | 6 6.35 7 8 | 6.35 7 8 | 7 8 | 8 | |||||
| 24 | d | 6 | 6.35 | 7 | 8 | 9.525 | 10 | |||
| e | 6 6.35 7 8 9.525 10 | 6.35 7 8 9.525 10 | 7 8 9.525 10 | 8 9.525 10 | 9.525 10 | 10 | ||||
| 29 | d | 8 | 10 | 11 | 12 | |||||
| e | 8 10 11 12 | 10 11 12 | 11 12 | 12 | ||||||
| 34 | d | 10 | 11 | 12 | 14 | 15 | 16 | |||
| e | 10 11 12 14 15 16 | 11 12 14 15 16 | 12 14 15 16 | 14 15 16 | 15 16 | 16 | ||||
尺寸性能表
| 型号 |
L |
L1 |
F |
M |
额定扭矩 (N·m) |
容许安装偏差 |
静态扭转刚性 (N·m/rad) |
最高转速 (r/min) |
惯性力矩 (kg·m²) |
锁紧扭矩 (N·m) |
重量 (g) |
|||
| 代码 | D | 角向(°) | 径向(mm) | 轴向(mm) | ||||||||||
| 螺钉固定型 DBC21 |
16 | 17.4 | 6 | 3 | M3 | — | 0.5 | 0.05 | ±0.1 | 200 | 24000 | 2.8×10⁻⁵ | 0.7 | 25 |
| 19 | 20 | 6.8 | 3.4 | 270 | 20000 | 6.2×10⁻⁵ | 40 | |||||||
| 24 | 25 | 8.5 | 4.25 | M4 | 790 | 16000 | 2.0×10⁻⁵ | 1.7 | 75 | |||||
| 29 | 30 | 10.2 | 5.1 | 1400 | 13000 | 5.2×10⁻⁵ | 4 | 145 | ||||||
| 34 | 35 | 12 | 6 | M5 | 2200 | 11000 | 1.1×10⁻⁴ | 200 | ||||||
| 螺钉固定型 DBC31 |
16 | 17.4 | 6 | 3 | M2 | 4.74 | 200 | 8000 | 2.8×10⁻⁵ | 1 | 21 | |||
| 19 | 20 | 6.8 | 3.4 | M2.5 | 5.6 | 270 | 8000 | 6.2×10⁻⁵ | 33 | |||||
| 24 | 25 | 8.5 | 4.25 | M3 | 8 | 790 | 6200 | 2.0×10⁻⁵ | 1.5 | 66 | ||||
| 29 | 30 | 10.2 | 5.1 | 9 | 1400 | 5000 | 5.2×1010⁻⁵ | 120 | ||||||
| 34 | 35 | 12 | 6 | 11 | 2200 | 4300 | 1.1×10⁻⁴ | 183 | ||||||
惯性力矩和重量按最大孔径计算。
-
