        刚性联轴器 螺钉夹紧型 铝合金/不锈钢 加长式

        品牌名称：

        怡合达

        条件筛选：

        类型 刚性
        轴锁紧方式 螺钉夹紧长型
        种类筛选 刚性联轴器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            规格参数

            全部型号

            3D预览

            可选加工

            产品简介

            产品问答

            联轴器安装SOP

            选型工具

            材质图

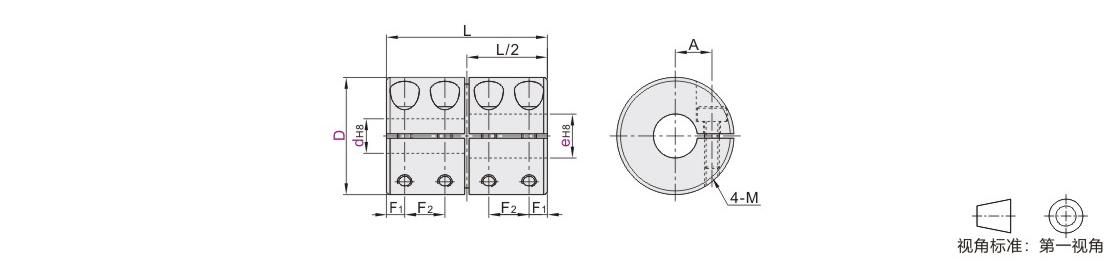

            参数图

            材质图
            代码 类型 主体材质 表面处理 附件
            DCR02 螺钉夹紧长型 不锈钢 本色阳极氧化 内六角圆柱头螺钉
            DCR03 铝合金

            参数图



            选型表

            型号
            		 d-e
            		 L
            		 A
            		 F1
            		 F2
            		 M
            		 额定扭矩
            (N ·m)
            		 最高转速
            (r/min)
            		 惯性力矩(kg·m²)
            		 锁紧扭矩
            (N ·m)
            		 重量(g)
            代码 D DCR02 DCR03 DCR02 DCR03
            DCR02
            DCR03            		 16
            d 5 6
            e 5 6 6
            		22  5  2.5  5.5  M2 0.3  39000  8.9×10⁻⁷ 3.4×10⁻⁷ 0.5  25  10
            20
            d 6 8
            e 6 8 8
            		24  7  6  0.5  31000  2.5×10⁻⁶ 9.2×10⁻⁷ 45  18
            25
            d 8 10
            e 8 10 10
            		36  9  4.5  9  M2.5 1  25000  9.2×10⁻⁶ 3.4×10⁻⁶ 1  100  38
            32
            d 10 12 14
            e 10 12 14 12 14 14
            		40  11  4  10  M3 2  19000  2.7×10⁻⁵ 1.0×10⁻⁵ 1.5  180  70

            惯性力矩和重量按最大孔径计算。
