刚性联轴器 螺钉夹紧型/螺钉固定型 碳钢/铝合金
品牌名称：
怡合达
条件筛选：
类型 刚性
种类筛选 刚性联轴器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
规格参数
全部型号
3D预览
可选加工
产品简介
产品问答
联轴器安装SOP
选型工具
材质图
参数图
材质图
| 代码 | 类型 | 主体材质 | 表面处理 | 附件 |
| DCP11 | 螺钉固定型 | S45C | 发黑 | 紧定螺钉 |
| DCP13 | 螺钉夹紧型 | 铝合金 | 本色阳极氧化 | 内六角圆柱头螺钉 |

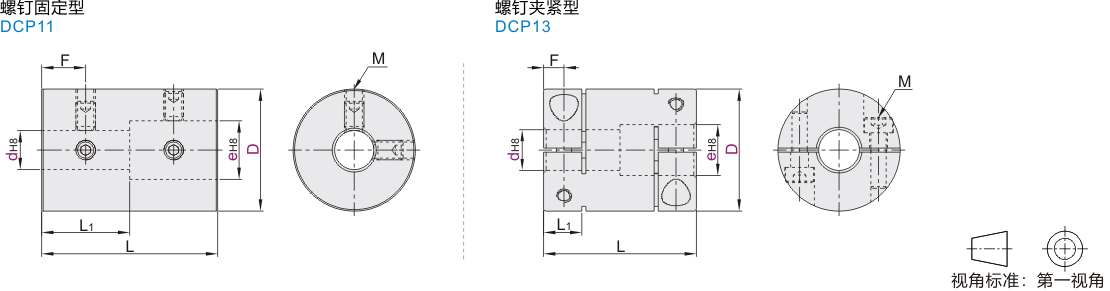

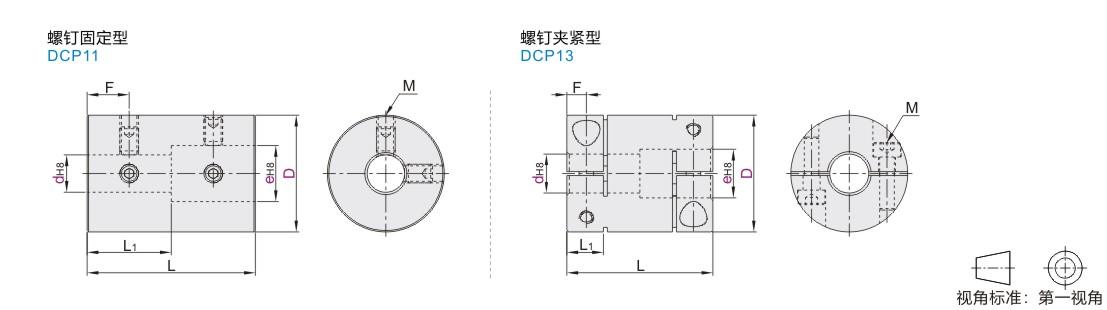

参数图
螺钉固定型
| 型号 | d-e | |||||||||||
| 代 码 | D | |||||||||||
| DCP11 | 16 | d | 4 | 5 | 6 | 6.35 | 8 | |||||
| e | 4 5 6 6.35 8 | 5 6 6.35 8 | 6 6.35 8 | 6.35 8 | 8 | |||||||
| 20 | d | 5 | 6 | 6.35 | 8 | 9.5 | 10 | |||||
| e | 5 6 6.35 8 9.5 10 | 6 6.35 8 9.5 10 | 6.35 8 9.5 10 | 8 9.5 10 | 9.5 10 | 10 | ||||||
| 25 | d | 5 | 6 | 6.35 | 8 | 9.5 | 10 | 12 | ||||
| e | 5 6 6.35 8 9.5 10 12 | 6 6.35 8 9.5 10 12 | 6.35 8 9.5 10 12 | 8 9.5 10 12 | 9.5 10 12 | 10 12 | 12 | |||||
| 32 | d | 6.35 | 8 | 9.5 | 10 | 12 | 12.7 | 14 | 15 | 16 | ||
| e | 6.35 8 9.5 10 12 12.7 14 15 16 | 8 9.5 10 12 12.7 14 15 16 | 9.5 10 12 12.7 14 15 16 | 10 12 12.7 14 15 16 | 12 12.7 14 15 16 | 12.7 14 15 16 | 14 15 16 | 15 16 | 16 | |||
| 40 | d | 8 | 9.5 | 10 | 12 | 12.7 | 14 | 15 | 16 | 18 | 20 | |
| e | 8 9.5 10 12 12.7 14 15 16 18 20 | 9.5 10 12 12.7 14 15 16 18 20 | 10 12 12.7 14 15 16 18 20 | 12 12.7 14 15 16 18 20 | 12.7 14 15 16 18 20 | 14 15 16 18 20 | 15 16 18 20 | 16 18 20 | 18 20 | 20 | ||
| 50 | d | 12 | 12.7 | 14 | 15 | 16 | 18 | 20 | 22 | 24 | 25 | |
| e | 12 12.7 14 15 16 18 20 22 24 25 | 12.7 14 15 16 18 20 22 24 25 | 14 15 16 18 20 22 24 25 | 15 16 18 20 22 24 25 | 16 18 20 22 24 25 | 18 20 22 24 25 | 20 22 24 25 | 22 24 25 | 24 25 | 25 | ||
| 63 | d | 15 | 16 | 18 | 20 | 22 | 24 | 25 | 28 | 30 | 35 | |
| e | 15 16 18 20 22 24 25 28 30 35 | 16 18 20 22 24 25 28 30 35 | 18 20 22 24 25 28 30 35 | 20 22 24 25 28 30 35 | 22 24 25 28 30 35 | 24 25 28 30 35 | 25 28 30 35 | 28 30 35 | 30 35 | 35 | ||
螺钉夹紧型
| 型号 | d-e | ||||||
| 代码 | D | ||||||
| DCP13 | 16 | d | 5 | 6 | |||
| e | 5 6 | 6 8 | |||||
| 19 | d | 5 | 6 | 8 | |||
| e | 5 6 8 | 6 8 | 8 | ||||
| 24 | d | 6 | 8 | 10 | |||
| e | 6 8 10 | 8 10 | 10 | ||||
| 34 | d | 8 | 10 | 12 | 14 | 15 | |
| e | 8 10 12 14 15 | 10 12 14 15 | 12 14 15 | 14 15 | 15 | ||
| 39 | d | 10 | 12 | 14 | 15 | ||
| e | 10 12 14 15 | 12 14 15 | 14 15 | 15 | |||
尺寸性能表
| 型号 |
L |
L1 |
F |
M |
锁紧扭矩 (N ·m) |
额定扭矩 (N ·m) |
惯性力矩 (kg·m2) |
最高转速 (r/min) |
重量 (g) |
|
| 代码 | D | |||||||||
| 螺钉固定型 DCP11 |
16 | 24 | 12 | 6 | M3 |
0.7 | 2 | 1.2×10⁻⁴ | 20000 | 28 |
| 20 | 30 | 15 | 7 | 5 | 3.5×10⁻⁴ | 15000 | 54 | |||
| 25 | 36 | 18 | 9 | M4 |
1.7 |
10 | 1.0×10⁻³ | 12000 | 100 | |
| 32 | 41 | 20 | 10 | 15 | 3.1×10⁻³ | 8000 | 190 | |||
| 40 | 44 | 22 | 10.5 | M5 | 4 | 22.5 | 4.2×10⁻³ | 6000 | 312 | |
| 50 | 55 | 27 | 13 | M6 | 7 | 55 | 5.4×10⁻³ | 5000 | 768 | |
| 63 | 71 | 35 | 16 | M8 | 15 | 100 | 7.1×10⁻³ | 4500 | 1264 | |
| 螺钉夹紧型 DCP13 |
16 | 20 | 6.5 | 3.5 | M2.5 | 1 | 1 | 3.1×10⁻⁷ | 39000 | 9 |
| 19 | 26 | 7.5 | 4 |
M3 |
1.7 | 2.5 | 8.0×10⁻⁷ | 33000 | 15 | |
| 24 | 30 | 4.5 | 2.7×10⁻⁶ | 26000 | 30 | |||||
| 34 | 40 | 11 | 6 | M4 | 3.2 | 7.5 | 1.4×10⁻⁵ | 18000 | 85 | |
| 39 | 48 | 14 | 7.5 | M5 | 6 | 10 | 3.9×10⁻⁵ | 16000 | 132 | |
惯性力矩和重量按最大孔径计算!
-
