刚性联轴器 螺钉固定型 铝合金/不锈钢
品牌名称：
怡合达
条件筛选：
类型 刚性
轴锁紧方式 螺钉固定型
种类筛选 刚性联轴器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
规格参数
全部型号
3D预览
可选加工
产品简介
产品问答
联轴器安装SOP
选型工具
材质图
参数图
材质图
| 代码 | 类型 | 主体材质 | 表面处理 | 附件 |
| DCP02 | 螺钉固定型 |
不锈钢 | — | 内六角紧定螺钉 |
| DCP03 | 铝合金 | 本色阳极氧化 |

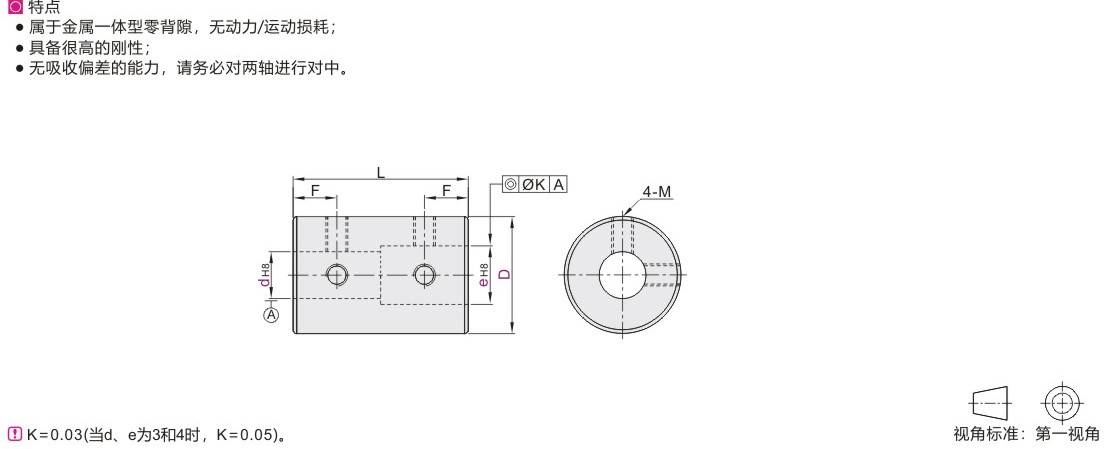

特点
● 属于金属一体型零背隙，无动力/运动损耗；
● 具备很高的刚性：
● 无吸收偏差的能力，请务必对两轴进行对中。
K=0.03（当d、e为3和4时，K=0.05）。
参数图
选型表
| 型号 | d-e | L | F | M | |||||||||||||||
| 代码 | D | ||||||||||||||||||
|
DCP02 DCP03 |
16 |
|
24 |
6 |
M3 |
||||||||||||||
| 20 |
|
30 |
7 |
||||||||||||||||
| 25 |
|
36 |
9 |
M4 | |||||||||||||||
32 |
|
41 | 10 | ||||||||||||||||
| （40） |
|
44 | 10.5 | M5 | |||||||||||||||
尺寸性能表
| 型号 |
额定扭矩 (N·m) |
最高转速 (r/min) |
惯性力矩(kg·m²) |
锁紧扭矩 (N·m) |
重量(g) |
|||
| 代码 | D | DCP02 | DCP03 | DCP02 | DCP03 | |||
| DCP02 DCP03 |
16 | 0.3 | 39000 | 1.2×10⁻⁶ | 4.4×10⁻⁷ | 0.7 | 28 | 11 |
| 20 | 0.5 | 31000 | 3.5×10⁻⁶ | 1.3×10⁻⁶ | 54 | 20 | ||
| 25 | 1 | 25000 | 1.0×10⁻⁵ | 3.9×10⁻⁶ | 1.7 | 100 | 39 | |
| 32 | 2 | 19000 | 3.1×10⁻⁵ | 1.2×10⁻⁵ | 190 | 71 | ||
| (40) | 4 | 15000 | 一 | 1.5×10⁻⁵ | 4 | 一 | 120 | |
带（）D规格不适用DCP02 惯性力矩和重量按最大孔径计算。
-
