刚性联轴器 螺钉夹紧型 铝合金/不锈钢 分离式
品牌名称：
怡合达
条件筛选：
种类筛选 刚性联轴器
类型 刚性
轴锁紧方式 分离型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
规格参数
全部型号
3D预览
可选加工
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 主体材质 | 表面处理 | 附件 |
| DCS02 | 分离型 | 不锈钢 | 一 | 内六角圆柱头螺钉 |
| DCS03 | 铝合金 | 本色阳极氧化 |

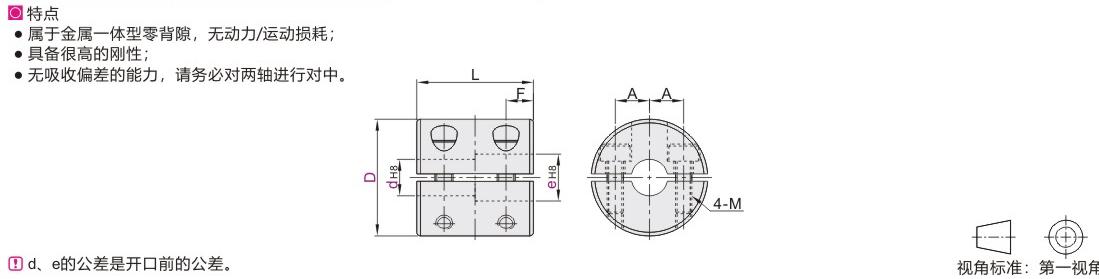

特点
● 属于金属一体型零背隙，无动力/运动损耗；
● 具备很高的刚性；
● 无吸收偏差的能力，请务必对两轴进行对中。
d、e的公差是开口前的公差。

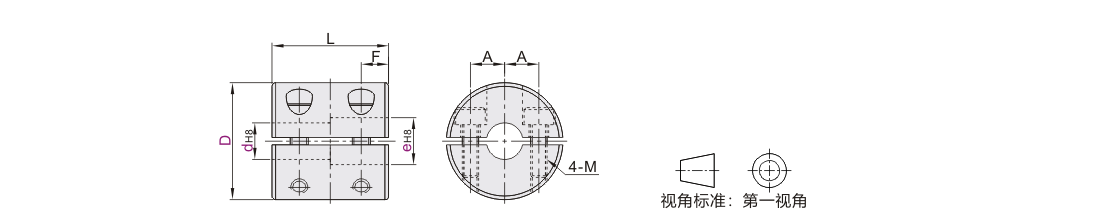

参数图
选型表
| 型号 |
d-e |
L |
A |
F |
M |
||||||||
| 代码 | D | ||||||||||||
| DCS02 DCS03 |
16 |
|
16 | 5 | 4 | M2.5 | |||||||
| 20 |
|
20 | 6.5 | 5 | |||||||||
| 25 |
|
25 | 9 | 6 | M3 | ||||||||
| 32 |
|
32 | 11 | 8 | M4 | ||||||||
尺寸性能表
| 型号 |
额定扭矩 (N·m) |
最高转速 (r/min) |
惯性力矩(kg·m²) |
锁紧扭矩 (N·m) |
重量(g) |
|||
| 代码 | D | DCS02 | DCS03 | DCS02 | DCS03 | |||
| DCS02 DCS03 |
16 | 0.3 | 39000 | 8.2×10⁻⁷ | 3.2×10⁻⁷ | 1 | 22 | 8.8 |
| 20 | 0.5 | 31000 | 2.4×10⁻⁶ | 8.7×10⁻⁷ | 41 | 15 | ||
| 25 | 1 | 25000 | 7.3×10⁻⁶ | 2.7×10⁻⁶ | 1.5 | 80 | 29 | |
| 32 | 2 | 19000 | 2.5×10⁻⁵ | 9.3×10⁻⁶ | 2.5 | 160 | 61 | |
惯性力矩和重量按最大孔径计算。
-
