      产品选型

      轴孔径d(mm)

      图片仅供参考，请以已选的规格为准

        刚性联轴器 免键摩擦型

        条件筛选：

        类型 刚性
        主体材质 S45C
        表面处理 氮化
        轴锁紧方式 免键摩擦型
        种类筛选 刚性联轴器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            联轴器安装SOP

            选型工具

            材质图

            参数图

            材质图
            代码 类型 主体材质 表面处理
            DCT01 免键摩擦型 S45C 氮化

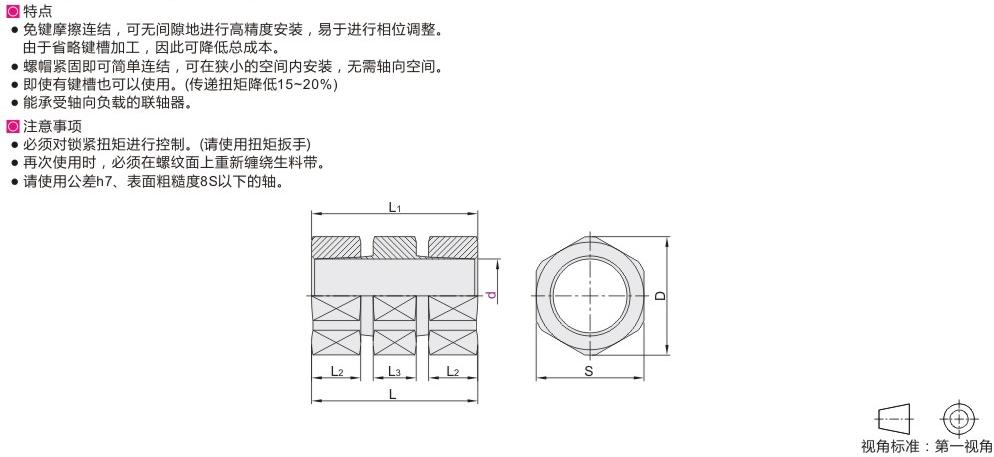

            特点
            免键摩擦连结，可无间隙地进行高精度安装，易于进行相位调整。
            由于省略键槽加工，因此可降低总成本。
            螺帽紧固即可简单连结，可在狭小的空间内安装，无需轴向空间。
            即使有键槽也可以使用。（传递扭矩降低15~20%）
            能承受轴向负载的联轴器。



            注意事项
            必须对锁紧扭矩进行控制。（请使用扭矩扳手）
            再次使用时，必须在螺纹面上重新缠绕生料带。
            请使用公差h7、表面粗糙度8S以下的轴。

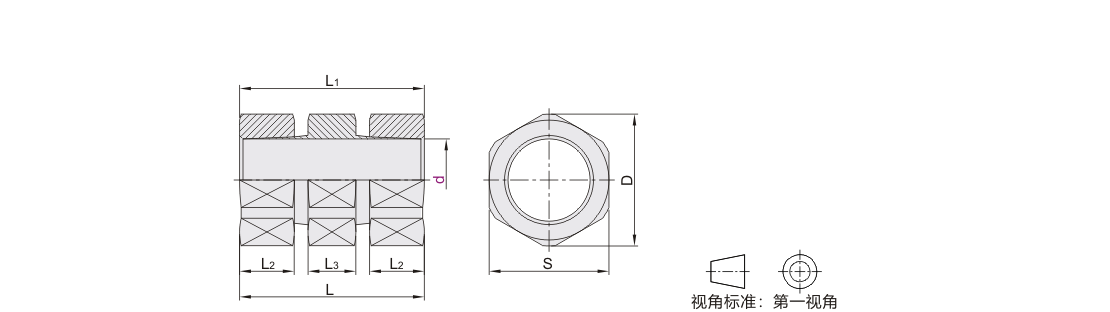

            参数图



            选型表

            型号
            		 D
            		 L
            		 S
            		 L1
            		 L2
            		 L3
            		 锁紧扭矩
            (N·m)
            		 惯性力矩
            (kg·m²)
            		 最大扭矩
            (N·m)
            		 最大容许推力
            (N)
            		 重量
            (g)
            代码 d
            DCT01 6  13 21.5 12 20.5 5.5 5.5 11.8 4.24×10⁻⁸ 7.8 833 13
            8  15 23 14 21 6 6 13.7 8.25×10⁻⁷ 9.8 1128 18
            10  18.5 27.4 17 25.4 7.5 7 19.6 2.08×10⁻⁶ 15.7 1804 30
            12  21 32 19 30 9 8 29.4 3.75×10⁻⁶ 37.3 2010 41
            14  24.6 36 22 34 10 9 34.3 7.50×10⁻⁶ 41.2 2442 60
            15  25 39.5 23 37.5 11.5 9.5  39.2 1.00×10⁻⁵ 49 2942 75
            16  26 41 24 39 12 10 49 1.45×10⁻⁵ 54.9 3275 100
            17  28.5  43 26 41 13.5 11 53.9 1.93×10⁻⁵ 60.8 3687 115
            18  30 45 27 43 12 58.8 2.48×10⁻⁵ 68.6 3942 130
            19  32 47 29 45 14.5 63.7 3.25×10⁻⁵ 75.5 4364 150
            20  32.5 50 30 48 12.5 13 68.6 3.50×10⁻⁵ 88.2 4952 160
            22  35 52 32 50 15 14 78.4 5.00×10⁻⁵ 103 5491 190
            24  38.5 54 35 52 16 83.3 7.25×10⁻⁵ 123 6080 230
            25  40 57 36 55 17 15 88.2 9.00×10⁻⁵ 157 7159 260
            30  45 66 41 63 17 127 8.75×10⁻⁵ 177 11768 350



            惯性力矩和重量按最大孔径计算。
