刚性联轴器 螺钉夹紧型/螺钉固定型 铝合金
品牌名称：
怡合达
条件筛选：
性价比 经济型
种类筛选 刚性联轴器
类型 刚性
主体材质 铝合金
表面处理 本色阳极氧化
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
技术图档
全部型号
3D预览
技术图档（二）
可选加工
产品简介
产品问答
材质图

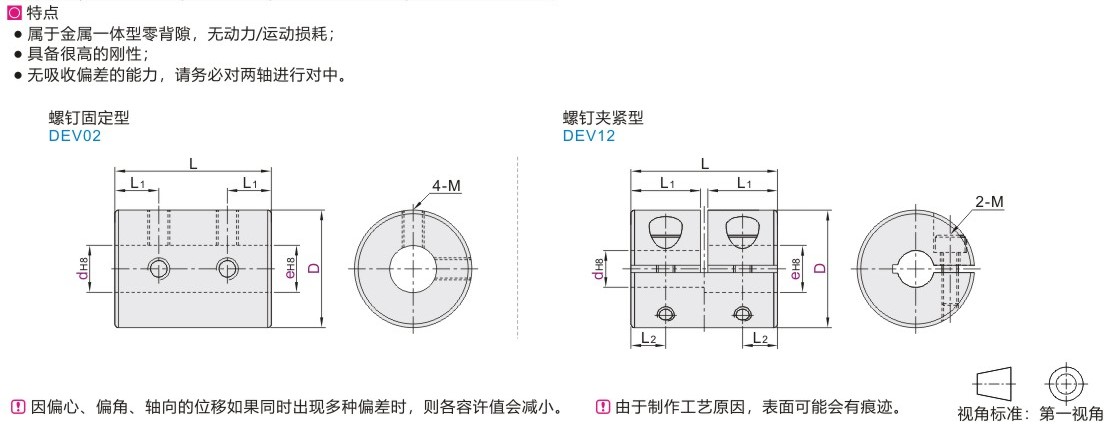

参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 | 主体材质 | 表面处理 | 附件 |
| BEV02 | 螺钉固定型 | 铝合金 | 本色阳极氧化 | 内六角紧定螺钉 |
| BEV12 | 螺钉夹紧型 | 内六角圆柱头螺钉 |
参数图
选型表
| 型号 | d-e | |||||||||
| 代码 | D | |||||||||
| 螺钉固定型 DEV02 |
16 | d | 3 | 4 | 5 | 6 | ||||
| e | 3 4 5 6 | 4 5 6 | 5 6 | 6 | ||||||
| 20 | d | 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 |
|
| e | 5 6 6.35 7 8 9 9.525 10 | 6 6.35 7 8 9 9.525 10 | 6.35 7 8 9 9.525 10 | 7 8 9 9.525 10 | 8 9 9.525 10 | 9 9.525 10 | 9.525 10 | 10 | ||
| 25 | d | 8 | 9 | 9.525 | 10 | 11 | 12 | |||
| e | 8 9 9.525 10 11 12 | 9 9.525 10 11 12 | 9.525 10 11 12 | 10 11 12 | 11 12 | 12 | ||||
| 32 | d | 12 | 12.7 | 13 | 14 | 15 | 16 | |||
| e | 12 12.7 13 14 15 16 | 12.7 13 14 15 16 | 13 14 15 16 | 14 15 16 | 15 16 | 16 | ||||
| 40 | d | 15 | 16 | 17 | 18 | 19 | 20 | |||
| e | 15 16 17 18 19 20 | 16 17 18 19 20 | 17 18 19 20 | 18 19 20 | 19 20 | 20 | ||||
| 螺钉夹紧型 DEV12 |
16 | d | 5 | 6 | ||||||
| e | 5 6 | 6 | ||||||||
| 20 | d | 6 | 6.35 | 7 | 8 | |||||
| e | 6 6.35 7 8 | 6.35 7 8 | 7 8 | 8 | ||||||
| 25 | d | 8 | 9 | 9.525 | 10 | |||||
| e | 8 9 9.525 10 | 9 9.525 10 | 9.525 10 | 10 | ||||||
| 32 | d | 10 | 11 | 12 | 12.7 | 13 | 14 | |||
| e | 10 11 12 12.7 13 14 | 11 12 12.7 13 14 | 12 12.7 13 14 | 12.7 13 14 | 13 14 | 14 | ||||
| 40 | d | 14 | 15 | 16 | 17 | 18 | ||||
| e | 14 15 16 17 18 | 15 16 17 18 | 16 17 18 | 17 18 | 18 | |||||
尺寸性能表
| 型号 |
L |
L1 |
L2 |
M |
锁紧扭矩 (N.m) |
额定扭矩 (N.m) |
最大扭矩 (N.m) |
最高转速 (r/min) |
惯性力矩 (kg.m²) |
重量(g) |
|
| 代码 | D | ||||||||||
| 螺钉固定型 DEV02 |
16 | 24 | 6 | 一 | M3 | 0.7 | 0.3 | 0.6 | 39000 | 4.4×10⁻⁷ | 11 |
| 20 | 30 | 7 | 0.5 | 1.0 | 31000 | 1.3×10⁻⁶ | 20 | ||||
| 25 | 36 | 9 | M4 | 1.7 | 1 | 2.0 | 25000 | 3.9×10⁻⁶ | 39 | ||
| 32 | 41 | 10 | 2 | 4.0 | 19000 | 1.2×10⁻⁵ | 71 | ||||
| 40 | 44 | 10.5 | M5 | 4 | 4 | 8.0 | 15000 | 2.8×10⁻⁵ | 120 | ||
| 螺钉夹紧型 DEV12 |
16 | 16 | 7.5 | 3.8 | M2.5 | 1 | 0.3 | 0.6 | 39000 | 3.0×10⁻⁷ | 8.3 |
| 20 | 20 | 9.5 | 4.8 | 0.5 | 1.0 | 31000 | 8.7×10⁻⁷ | 15 | |||
| 25 | 25 | 12 | 6 | M3 | 1.5 | 1 | 2.0 | 25000 | 2.7×10⁻⁶ | 29 | |
| 32 | 32 | 15.5 | 7.8 | M4 | 2.5 | 2 | 4.0 | 19000 | 7.1×10⁻⁶ | 51 | |
| 40 | 44 | 21.25 | 10.5 | M5 | 7 | 4 | 8.0 | 15000 | 2.4×10⁻⁵ | 104 | |
！惯性力矩和重量按最大孔径计算。
可选加工
可选加工
产品简介
产品简介
产品问答
产品问答
关于此产品的常见问题
1、刚型联轴器的使用注意事项？
刚性联轴器对于轴的对中偏差有严格的要求，可连接完全对中的轴，或连接电机和减速箱。
2、刚性联轴器能否支持定制？
可以支持定制，根据客户来图要求生产，尺寸相对其它类型联轴器更好定制。
