波纹管式联轴器 双侧免键型 胶接式
条件筛选：
类型 波纹管式
主体材质 不锈钢
表面处理 无
结构 胶接型
轴锁紧方式 免键型
种类筛选 波纹管式联轴器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
规格参数
全部型号
3D预览
产品简介
产品问答
联轴器安装SOP
选型工具
材质图
参数图
材质图
| 代码 | 类型 | 主体材质 | 表面处理 | 附件 |
| DBR01 | 免键式 | 不锈钢 | 一 | 外六角螺栓 |
特点
● 传动同步性极高的精密型联轴器，一体式结构，无间隙传动；
● 具备很高的刚性；
● 可吸收轴与轴之间的安装同心度偏差；
● 主体采用高级不锈钢材质，极强的耐疲劳强度；
● 轴孔采用胀紧式结构，确保传动的无间隙和同步性；
● 承受温度：-30℃~120℃。

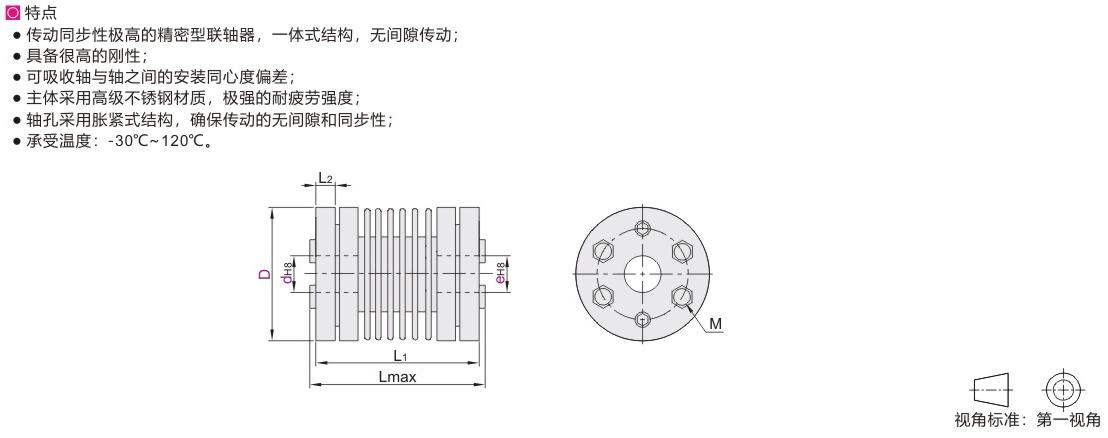

参数图
选型表
| 型号 | d-e | |||||||||||||||
| 代码 | D | |||||||||||||||
| DBR01 | 55 | d | 10 | 11 | 12 | 12.7 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | |||
| e | 10 11 12 12.7 14 15 16 17 18 19 20 | 11 12 12.7 14 15 16 17 18 19 20 | 12 12.7 14 15 16 17 18 19 20 | 12.7 14 15 16 17 18 19 20 | 14 15 16 17 18 19 20 | 15 16 17 18 19 20 | 16 17 18 19 20 | 17 18 19 20 | 18 19 20 | 19 20 | 20 | |||||
| 65 | d | 12 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | |||
| e | 12 14 15 16 17 18 19 20 22 24 25 28 | 14 15 16 17 18 19 20 22 24 25 28 | 15 16 17 18 19 20 22 24 25 28 | 16 17 18 19 20 22 24 25 28 | 17 18 19 20 22 24 25 28 | 18 19 20 22 24 25 28 | 19 20 22 24 25 28 | 20 22 24 25 28 | 22 24 25 28 | 24 25 28 | 25 28 | 28 | ||||
| 82 | d | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | |
| e | 16 17 18 19 20 22 24 25 28 30 32 35 38 40 | 17 18 19 20 22 24 25 28 30 32 35 38 40 | 18 19 20 22 24 25 28 30 32 35 38 40 | 19 20 22 24 25 28 30 32 35 38 40 | 20 22 24 25 28 30 32 35 38 40 | 22 24 25 28 30 32 35 38 40 | 24 25 28 30 32 35 38 40 | 25 28 30 32 35 38 40 | 28 30 32 35 38 40 | 30 32 35 38 40 | 32 35 38 40 | 35 38 40 | 38 40 | 40 | ||
尺寸性能表
| 型号 |
Lmax |
L1 |
L2 |
M |
锁紧扭矩 (N·m) |
额定扭矩 (N·m) |
最高转速 (r/min) |
惯性力矩 (kg·m²) |
静态扭转刚性 (N·m/rad) |
容许安装偏差 |
重量 (g) |
|||
| 代码 | D | 径向(mm) | 角向(°) | 轴向(mm) | ||||||||||
| DBR01 | 55 | 77 | 65 | 4 | M4 | 2.5 | 30 | 6000 | 2.8×10⁻⁸ | 3.5×10⁴ | 0.02 | 2 | 0~0.6 | 390 |
| 65 | 92 | 80 | 5 | M5 | 7 | 60 | 5000 | 4.5×10⁻⁸ | 6.8×10⁴ | 0~0.8 | 780 | |||
| 82 | 107 | 95 | 7 | M6 | 12 | 120 | 4600 | 1.1×10⁻⁸ | 1.2×10⁵ | 1200 | ||||
惯性力矩和重量按最大孔径计算。
-
