图片仅供参考，请以已选的规格为准
波纹管式联轴器 螺钉夹紧型 焊接式
条件筛选：
种类筛选 波纹管式联轴器
类型 波纹管式
主体材质 铝合金
表面处理 阳极氧化
结构 焊接型
轴锁紧方式 螺钉夹紧型
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
起订量：1PCS
, 加量幅度：1PCS
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码DBY01的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
技术图档
全部型号
3D预览
技术图档（二）
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 | 附件 |
||
| 主体 | 波纹管 | 主体 | ||||
| DBY01 | 螺钉夹紧型 | 焊接型 | A6061 | 不锈钢 | 阳极氧化 | 内六角圆柱头螺钉 |
参数图
选型表
| 型号 | d-e | |||||||||||||
| 代码 | D | |||||||||||||
| DBR01 | 40 | d | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | ||
| e | 8 9 9.525 10 11 12 12.7 13 14 15 | 9 9.525 10 11 12 12.7 13 14 15 | 9.525 10 11 12 12.7 13 14 15 | 10 11 12 12.7 13 14 15 | 11 12 12.7 13 14 15 | 12 12.7 13 14 15 | 12.7 13 14 15 | 13 14 15 | 14 15 | 15 | ||||
| 49 | d | 10 | 11 | 12 | 12.7 | 13_ | 14 | 15 | 16 | 18 | 19 | 20 | 22 | |
| e | 10 11 12 12.7 13 14 15 16 18 19 20 22 | 11 12 12.7 13 14 15 16 18 19 20 22 | 12 12.7 13 14 15 16 18 19 20 22 | 12.7 13 14 15 16 18 19 20 22 | 13 14 15 16 18 19 20 22 | 14 15 16 18 19 20 22 | 15 16 18 19 20 22 | 16 18 19 20 22 | 18 19 20 22 | 19 20 22 | 20 22 | 22 | ||
| 55 | d | 12 | 12.7 | 13 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | |
| e | 12 12.7 13 14 15 16 18 19 20 22 24 25 | 12.7 13 14 15 16 18 19 20 22 24 25 | 13 14 15 16 18 19 20 22 24 25 | 14 15 16 18 19 20 22 24 25 | 15 16 18 19 20 22 24 25 | 16 18 19 20 22 24 25 | 18 19 20 22 24 25 | 19 20 22 24 25 | 20 22 24 25 | 22 24 25 | 24 25 | 25 | ||
| 66 | d | 20 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 34 | 35 | |||
| e | 20 22 24 25 26 28 30 32 34 35 | 22 24 25 26 28 30 32 34 35 | 24 25 26 28 30 32 34 35 | 25 26 28 30 32 34 35 | 26 28 30 32 34 35 | 28 30 32 34 35 | 30 32 34 35 | 32 34 35 | 34 35 | 35 | ||||
| 85 | d | 25 | 26 | 28 | 30 | 32 | 34 | 35 | 36 | 38 | 40 | |||
| e | 25 26 28 30 32 34 35 36 38 40 | 26 28 30 32 34 35 36 38 40 | 28 30 32 34 35 36 38 40 | 30 32 34 35 36 38 40 | 32 34 35 36 38 40 | 34 35 36 38 40 | 35 36 38 40 | 36 38 40 | 38 40 | 40 | ||||

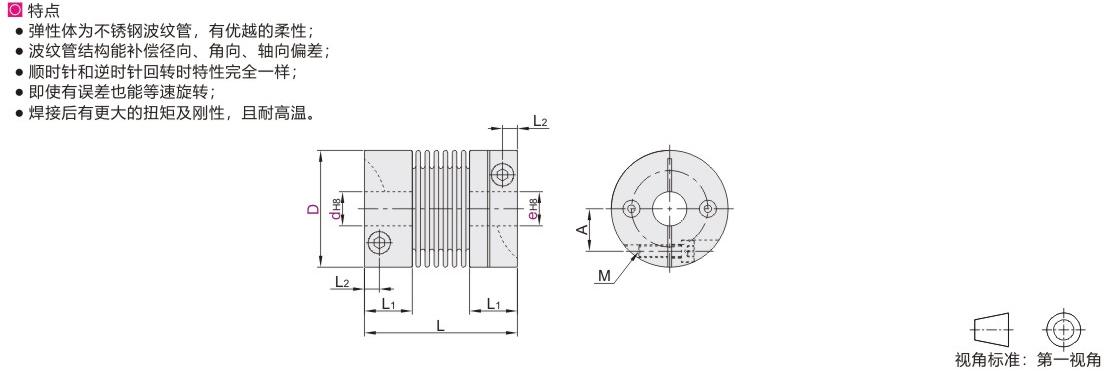

技术参数
| 型号 |
L |
L1 |
L2 |
M |
A | 锁紧扭矩 (N·m) |
额定扭矩 (N·m) |
最大扭矩 (N ·m) |
最高转速 (r/min) |
惯性力矩 (kg ·m²) |
静态扭转 刚性(N ·m/rad) |
容许安装偏差 |
重量 (g) |
|||
| 代码 | D | 径向(mm) | 角向(°) | 轴向(mm) | ||||||||||||
| DBY01 | 40 | 62 | 21.5 | 6.5 | M5 | 13 | 7 | 9 | 15 | 8000 | 8.3×10-5 | 1570 | 0.2 | 2 | +0.8 -2.5 |
185 |
| 49 | 63 | 22.5 | 7 | 17 | 18 | 28 | 1.3×10-4 | 2010 | 2.2 | +0.5 -2.0 |
235 | |||||
| 55 | 72 | 23 | M6 | 20 | 14 | 23 | 45 | 6000 | 2.6×10-4 | 2550 | 2 | +0.8 -2.5 |
380 | |||
| 66 | 79 | 28 | 9 | M8 | 23 | 30 | 68 | 110 | 4.9×10-4 | 3060 | 0.06 | 2.2 | +1.0 -2.5 |
570 | ||
| 82 | 92 | 32 | 11 | M10 | 29 | 68 | 160 | 290 | 4000 | 1.3×10-3 | 4050 | 0.26 | 2.5 | +1.2 -3.0 |
985 | |
惯性力矩和重量按最大孔径计算。
可选加工参数
可选加工
产品简介
产品简介
产品问答
产品问答
关于此产品的常见问题
1、波纹管式联轴器的特点？
波纹管通常有极薄的壁，能增加精度和响应能力。波纹管的柔性能够适应所有偏差，而且轴承载荷既低又稳定。
通过使用铝制波纹管式联轴器获得了极低的惯性，为系统省下了不必要的力量消耗且响应更快。
