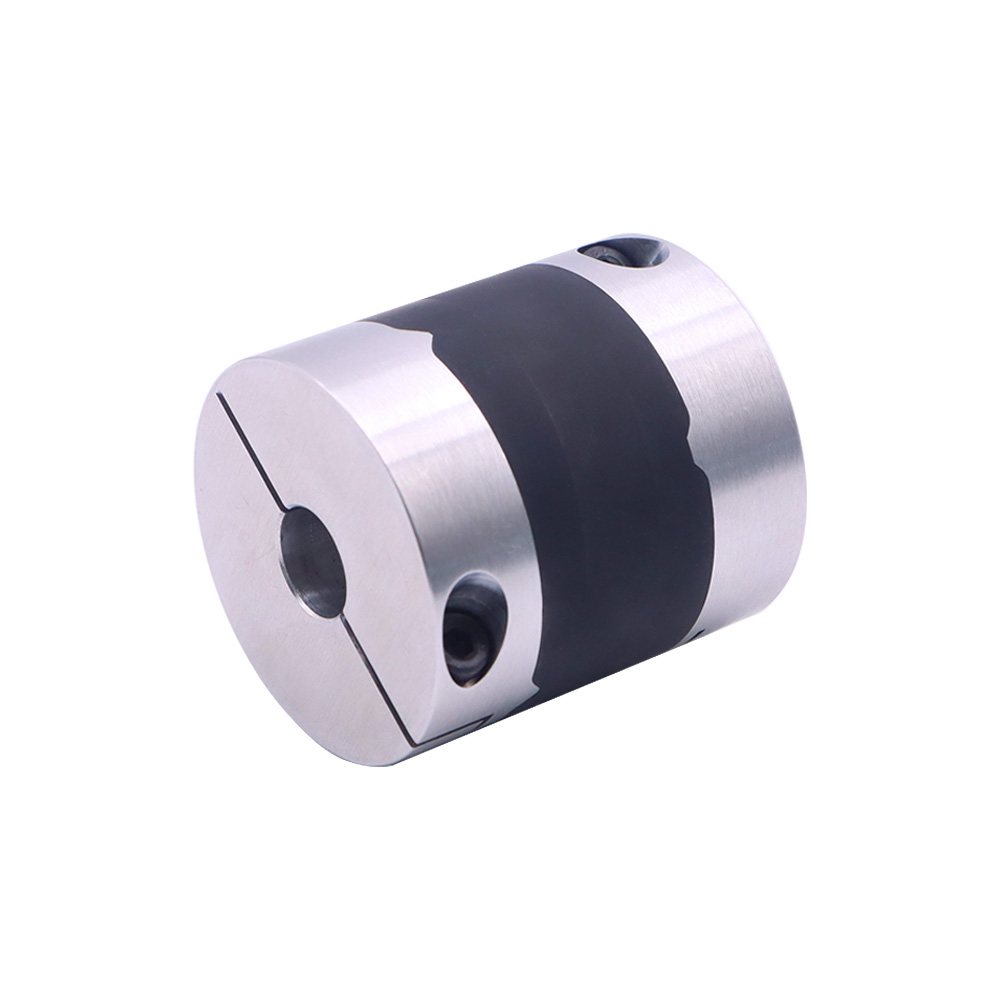

        减振式联轴器 螺钉夹紧型 铝合金 FKM弹性体

        条件筛选：

        主体材质 铝合金
        表面处理 无
        轴锁紧方式 螺钉夹紧型
        种类筛选 减振式联轴器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            规格参数

            全部型号

            3D预览

            产品简介

            产品问答

            联轴器安装SOP

            选型工具

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 附件
            主体 间隔环
            DBN67 螺钉夹紧型 标准型 铝合金 FKM 内六角圆柱头螺钉
            DBN62 加长型
            DBN63 短型

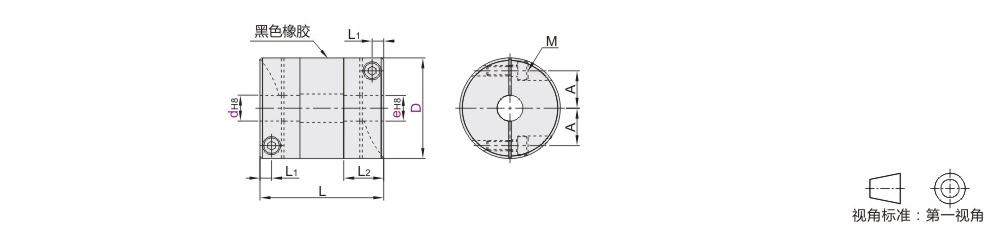

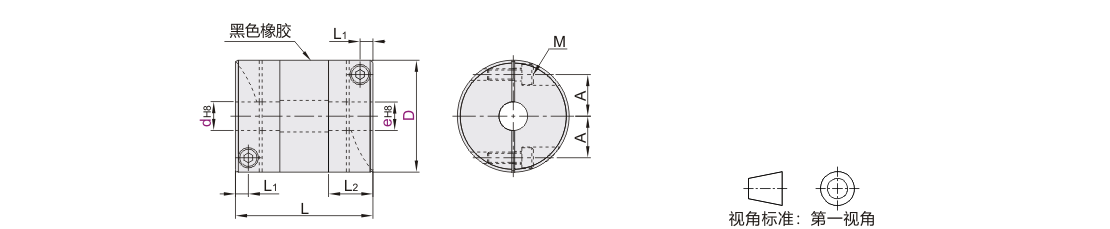

            参数图



            DBN67

            型号 d-e
            代码 D
            DBN67 15  d 3 4 4.5 5 6
            e 5 6 4 5 6 5 5 6 6
            19  d 4 5 6 6.35 8
            e 5 8 5 6 7 8 6 6.35 7 8 8 8
            25  d 5 6 6.35 8 10 12
            e 6 8 6 8 10 11 12 8 10 8 10 11 12 10 12 12
            30  d 8 10 11 12 14 15
            e 8 10 11 12 14 15 10 11 12 14 15 12 12 14 15 14 15 15
            34  d 8 10 11 12 14 15 16
            e 8 10 11 12 14 15 10 11 12 14 15 11 12 12 14 15 14 15 15 16
            39  d 10 12 14 15 16 17 20
            e 10 11 12 14 15 16 12 14 15 16 19 20 14 15 16 15 16 19 16 17 20
            44  d 12 14 15 16 17 19 20
            e 12 14 16 19 14 15 16 19 15 16 19 20 16 19 17 20 20
            56  d 12 19 20 24 25
            e 15 19 20 25 20 24 20 25 25 25



            DBN63

            型号 d-e
            代码 D
            DBN63 15  d 3 4 4.5 5 6
            e 5 6 4 5 6 5 5 6 6
            19  d 4 5 6 6.35 8
            e 5 5 6 7 8 6 6.35 8 8 8
            25  d 5 6 6.35 8 10 12
            e 6 8 6 8 10 11 12 8 10 8 10 11 12 10 12 12
            30  d 8 10 11 12 14 15
            e 8 10 11 12 14 15 10 11 12 14 15 12 12 14 15 14 15 15
            34  d 8 10 11 12 14 15 16
            e 8 10 11 12 14 15 10 11 12 14 15 11 12 12 14 15 14  15 15 16
            39  d 10 12 14 15 16 17 20
            e 10 11 12 14 15 16 12 14 15 16 19 20 14 15 16 15 16 19 16 17 20



            DBN62

            型号 d-e
            代码 D
            DBN62 15  d 3 5
            e 5 5  6
            19  d 4 5 6 6.35 8
            e 5 5  6  7  8 6  6.3 5  8 8 8
            25  d 5 6 6.35 8 10
            e 8 8  10 8 8  10  11  12 10  12
            30  d 8 10 11 12
            e 8  10  11  12  14  15 10  11  14 12 14
            34  d 8 10 11 12 14
            e 8  10  12  14 11  14 12 14 15
            39  d 10 12 14 15
            e 10  12  14 14 15 19



            尺寸性能表

            型号
            		 L
            		 L1
            		 L2
            		 A
            		 M
            		 锁紧扭矩
            (N·m)
            		 额定扭矩
            (N ·m)
            		 最大扭矩
            (N ·m)
            		 最高转速
            (r/min)
            		 惯性力矩
            (kg·m²)
            		 静态扭转
            刚 性
            (N·m/rad)
            		 容许安装偏差
            		 重量
            (g)
            代码 D 径向
            (mm)            		 角向
            (°)            		 轴向
            (mm)
            标准型
            DBN67            		 15  23  2.15  6.5  5  M1.6 0.25  1.1  2.2  42000  2.6×10⁻⁷ 110    0.15 1.5 ±0.2 9
            19  26  2.65  7.7  6.5  M2 0.5  2.1  4.2  33000  7.6×10⁻⁷ 240  15
            25  32  3.25  9.5  9  M2.5   1  4  8  25000  2.7×10⁻⁶ 390  29
            30  36  4  11  11  M3 1.5  6.3  12.6  21000  6.3×10⁻⁶ 590  0.2 ±0.3 45
            34  38  12  12.25  8  16  18000  1.2×10⁻⁵ 890  66
            39  48  4.5  15.5  14.5  M4 2.5  13.5  27  16000  2.5×10⁻⁵ 1100  105
            44  4.75  15  16  18  36  14000  4.1×10⁻⁵ 1300  34
            56  60  5.5  19.5  20  M5 7  35  70  11000  1.4×10⁻⁴ 2500  270
            加长型
            DBN62            		 15  30  2.15  6.5  5  M1.6 0.25  1.1  2.2  42000  3.6×10⁻⁷ 82  0.15 1.5 ±0.2 11
            19  34  2.65  7.7  6.5  M2 0.5  2.1  4.2  33000  1×10⁻⁷ 210  20
            25  42  3.25  9.5  9  M2.5 1  4  8  25000  3.8×10⁻⁶ 300  40
            30  42  4  11  11  M3 1.5  6.3  12.6  21000  7.6×10⁻⁶ 540  0.2 ±0.3 56
            34  44  12  12.25  8  16  18000  1.4×10⁻⁵ 640  78
            39  55  4.5  15.5  14.5  M4 2.5  13.5  27  16000  2.9×10⁻⁵ 950  122
            短型
            DBN63            		 15  18  2.15  6.5  5  M1.6 0.25  0.5  1  42000  2.1×10⁻⁷ 64  0.15 1.5 ±0.2 7
            19  20  2.65  7.7  6.5  M2 0.5  0.8  1.6  33000  5.9×10⁻⁷ 170  12
            25  27  3.25  9.5  9  M2.5   1  2.3  4.6  25000  2.4×10⁻⁷ 290  24
            30  30  4  11  11  M3 1.5  3.3  6.6  21000  5.2×10⁻⁷ 430  0.2 ±0.3 38
            34  35  12  12.25  5.5  11  18000  1.1×10⁻⁵ 800  61
            39  40  4.5  15.5  14.5  M4 2.5  7  14  16000  2.1×10⁻⁵ 930  90

            惯性力矩和重量按最大孔计算！
