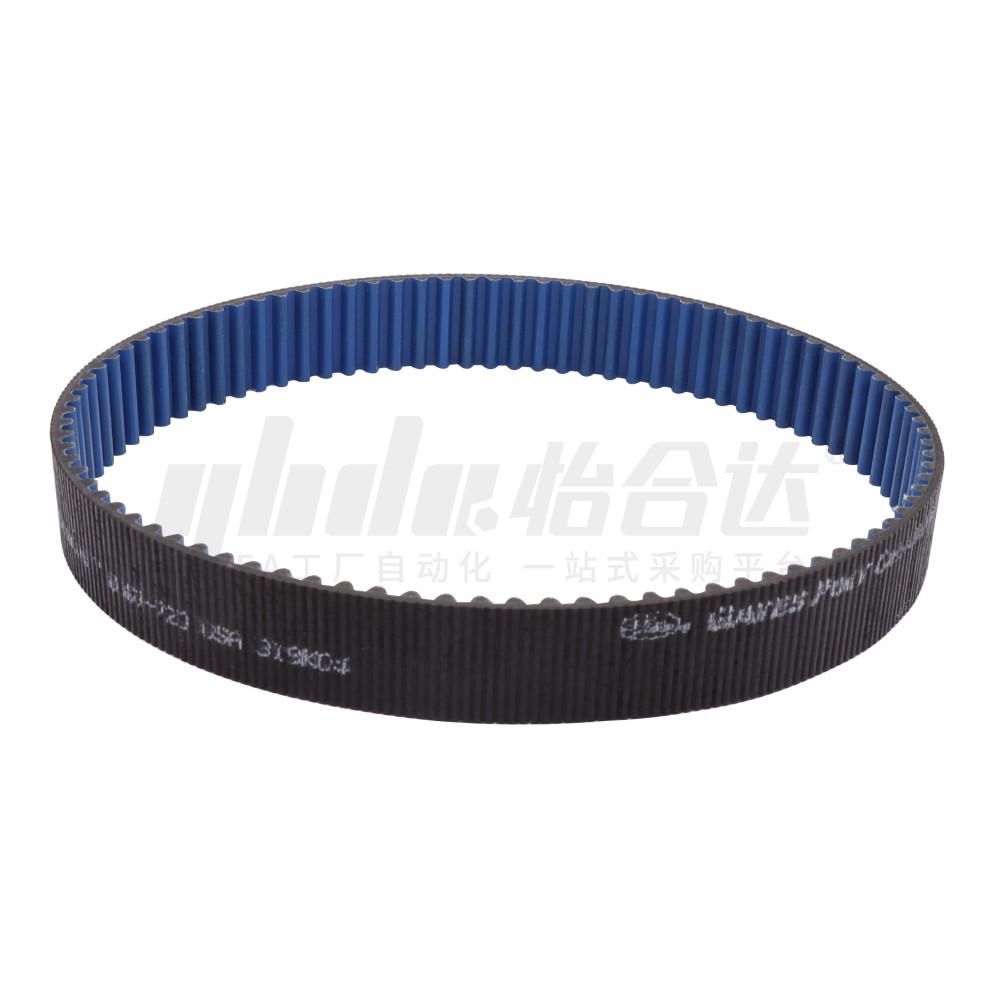

        怡合达 同步带 进口 ECQ31/41 聚氨酯 碳纤维 闭环型 黑色 PCS

        品牌名称：

        怡合达

        条件筛选：

        性价比 精密型
        主体材质 高强度聚氨酯
        产品名称 聚氨酯同步带
        产地 进口
        是否贴布 高强度尼龙帆布
        皮带形状 闭环型
        芯线材质 碳纤维线绳
        种类筛选 高强度同步带

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 齿型
            		 材质
            		 颜色 使用温度
            ①主体 ②芯线 ③帆布 主体
            ECQ31 精度型
            高强度同步带            		 8MGT 高强度
            聚氨酯            		 碳纤维
            线绳            		 高强度
            尼龙帆布            		 黑色 -54℃~85℃
            ECQ41 14MGT

            特点：
            该款皮带为高强度聚氨酯同步带，具有极高的抗拉强度；
            带体采用坚韧的聚氨酯材料，抗拉层为碳纤维线绳、高强度尼龙帆布；碳纤维线绳具有超高强度，更低延伸率；
            具有抗油，耐化学腐蚀和耐磨损。

            选型方法请参考下页该产品传动容量表进行设计选型。



            皮带宽度公差

            皮带宽度(mm) 公差
            10~50 ±0.5
            51～100 ±0.8

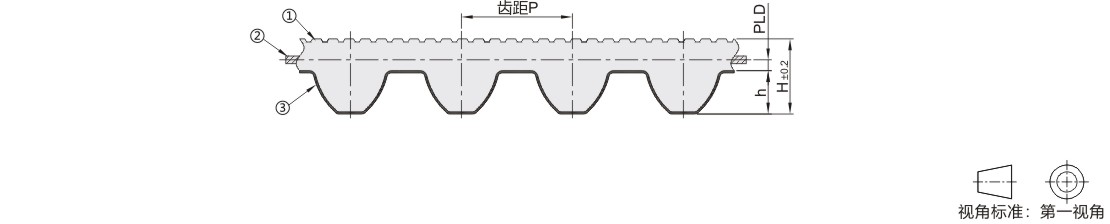

            参数图



             选型表

            代码

            		 齿型 齿距P H h PLD
            ECQ31 8MGT 8  5.9  3.4  0.8
            ECQ41 14MGT 14  10.2  6  1.4



            齿型8MGT

            型号 皮带周长
            		 齿数
            代码 皮带公称宽度
            ECQ31-8MGT 150
            (15mm)
            250
            (25mm)
            300
            (30mm)
            400
            (40mm)            		 640  80
            720  90
            800  100
            896  112
            960  120
            1000  125
            1040  130
            1120  140
            1200  150
            1224  153
            1280  160
            1440  180
            1600  200
            1760  220
            1792  224
            2000  250
            2200  275
            2240  280
            2400  300
            2520  315
            2600  325
            2800  350
            2840  355
            3048  381
            3200  400
            3280  410
            3600  450
            4000  500
            4400  550
            4480  560



            齿型14MGT

            型号
            		 皮带周长
            		 齿数
            代码 皮带公称宽度
            ECQ41-14MGT 300
            (30mm)
            400
            (40mm)
            500
            (50mm)
            600
            (60mm)            		 994  71
            1120  80
            1190  85
            1260  90
            1400  100
            1568  112
            1610  115
            1750  125
            1890  135
            1960  140
            2100  150
            2240  160
            2310  165
            2380  170
            2450  175
            2520  180
            2590  185
            2660  190
            2800  200
            3136  224
            3304  236
            3360  240
            3500  250
            3850  275
            3920  280
            4326  309
            4410  315



            8MGT标准允许传动扭矩(每12mm皮带宽度)  单位：N·M

            皮带轮齿数 22 24  26    28  30  32  34  36  38  40  44  48  54    60    64  72  80
            节径(mm) 56.02 61.12  66.21  71.3  76.39  81.49  86.58  91.67  96.77  101.86  112.05  122.23  137.51  152.79  162.97  183.35  203.72
            皮
            带
            轮
            转
            速
            (min-1)            		 35 65.49 73.67  81.86  90.04  100.96  109.14  117.33  125.51  133.7  141.89  160.99  177.36  201.91  226.47  242.84  278.31 311.06
            50 59.21 66.85  76.4  84.04  91.68  99.32  108.87  116.51  124.15  131.79  148.98  164.26  187.18  212.01  227.29  257.85  288.41
            60 55.71 65.26  73.22  81.18  87.54  95.5  103.46  111.42  119.38  127.33  143.25  159.17  181.45  203.73  219.65  249.89  280.13
            100 50.62 58.26  65.9  72.58  80.22  87.86  94.55  102.19  109.83  116.51  130.84  145.16  167.13  188.14  202.46  230.16  257.85
            200 44.41 51.57  58.26  65.42  72.1  78.79  85.47  92.16  98.84  105.53  118.9  132.27  152.32  171.9  184.79  210.58  236.36
            300 41.7 48.39  55.07  61.44  68.12  74.49  81.18  87.54  94.23  100.59  113.33  126.06  145.16  163.94  176.36  201.19  225.7
            400 39.87 46.32  52.76  59.21  65.66  71.86  78.31  84.52  90.96  97.17  109.59  122  140.39  158.77  170.95  195.06  219.17
            500 38.39 44.89  51.19  57.49  63.79  69.91  76.21  82.32  88.62  94.74  106.96  118.99  137.14  155.09  166.93  190.62  214.11
            600 37.4 43.61  49.98  56.19  62.23  68.44  74.49  80.7  86.75  92.79  104.73  116.67  134.5  152.16  163.94  187.18  210.1
            700 36.56 42.7  48.84  54.98  61.12  67.12  73.26  79.27  85.27  91.13  103  114.87  132.34  149.8  161.4  184.18  206.96
            730 36.37 42.52  48.67  54.68  60.83  66.85  72.87  78.89  84.77  90.79  102.56  114.34  131.87  149.14  160.65  183.41  206.04
            800 35.81 41.9  47.99  54.08  60.05  66.13  72.1  77.95  83.92  89.77  101.59  113.17  130.6  147.79  159.13  181.81  204.13
            900 35.12 41.28  47.22  53.27  59.21  65.15  71.09  76.93  82.77  88.6  100.28  111.84  128.93  146.01  157.26  179.54  201.72
            1000 34.57 40.59  46.6  52.53  58.45  64.37  70.19  76.02  81.84  87.57  99.13  110.49  127.49  144.4  155.57  177.63  199.6
            1200 33.66 39.55  45.44  51.33  57.14  62.95  68.68  74.41  80.14  85.87  97.17  108.39  125.11  141.66  152.56  174.29  195.78
            1400 32.81 38.68  44.48  50.27  56  61.73  67.46  73.13  78.72  84.38  95.5  106.62  123.06  139.36  150.14  171.49 192.57
            1460 32.64 38.46  44.22  49.97  55.73  61.42  67.11  72.74  78.36  83.92  95.04  106.1  122.51  138.74  149.46  170.66  191.65
            1600 32.17 37.96  43.69  49.42  55.09  60.76  66.37  71.98  77.53  83.09  94.07  105.05  121.29  137.34  147.97  168.98  189.69
            1800 31.57 37.3  42.98  48.65  54.28  59.85  65.42  70.94  76.45  81.92  92.85  103.62  119.69  135.5  146.01  166.7  187.07
            2000 31.04 36.72  42.35  47.94  53.53  59.07  64.56  70.05  75.49  80.94  91.68  102.38  118.23  133.89  144.21  164.59  184.65
            2400 30.08 35.69  41.22  46.76  52.25  57.66  63.07  68.48  73.81  79.15  89.73  100.16  115.67  130.91  140.98  160.8  180.22
            2800 29.33 34.82  40.31  45.74  51.13  56.48  61.8  67.12  72.38  77.59  87.96  98.23  113.37  128.28  138.07  157.3  176.06
            3200 28.65 34.08  39.48  44.86  50.17  55.45  60.7  65.9  71.09  76.22  86.43  96.46  111.32  125.85  135.37  154.02  172.11
            3500 28.19 33.59  38.94  44.23  49.5  54.74  59.92  65.08  70.21  75.28  85.32  95.23  109.83  124.1  133.43  一 一
            4000 27.5 32.8  38.08  43.31  48.51  53.65  58.76  63.79  68.83  73.8  83.63  93.3  107.49  121.29    一 一 一
            4500 26.87 32.13  37.33  42.49  47.58  52.65  57.66  62.63  67.55  72.43  82.02  91.45  105.22    一   一 一 一
            5000 26.3 31.5  41.71  41.71  46.74  51.72  56.65  61.52  66.33  71.11  80.51  89.67  103.01    一   一 一 一

            由于皮带轮直径和转速的关系，皮带寿命会缩短。

            皮带轮直径(节圆直径)应尽可能大于皮带宽度。

            如果使用表中未列出的皮带轮齿数或转速，请使用表中最接近所需数值的齿数或转速按比例计算。另外，如果设计的皮带轮转速较小或皮带轮齿数较大，请联系我们。



            8MGT标准皮带长度校正系数(KL)

              皮带周长 640  720  800  896  960  1000  1040  1120  1200  1224  1280  1440  1600  1760  1792   2000  2200  2240
             系数(KL) 0.79  0.83  0.87  0.91  0.94  0.96  0.97   1  1.03  1.03  1.05  1.1  1.14  1.17  1.18    1.22  1.26  1.26



              皮带周长 2400 2520 2600 2800  2840 3048  3200  3280  3600  4000 4400 4480
             系数(KL) 1.29 1.31 1.32  1.35 1.36  1.38  1.4  1 .41 1.45 1.49 1.52 1.53

            如果没有与行程长度相对应的皮带长度校正系数(KL)，则应用较短的长度校正系数(KL)。



            8MGT标准皮带宽度校正系数(KW)

            皮带宽度 15 25 30 40
            系数(KW) 1.25 2.08 2.5 3.33



            14MGT标准允许传动扭矩(每20mm皮带宽度) 单位：N·M

            皮带轮齿数  28  30  32  34  36  38  40  44  48   50  56  60  64    72  75  80
            节径(mm) 124.78  133.69  142.6  151.52  160.43  169.34  178.25  196.08  213.90  222.82  249.55  267.38  285.21  320.86  334.23  356.51
            皮
            带
            轮
            转
            速
            (min-1)            		 35 515.7  559.36  600.29  643.94  684.87  728.53  769.46  851.31  935.9  976.83  1099.61 1181.5  1263.3  1424.3  1484.3  1582.6
            50 471.77  509.97  550.08  588.28  628.39  666.59  704.79  783.1  859.5  897.7  1010.39  1084.9  1159.4  1308.4  1363.7  1455.4
            60 452.03  490.23  526.84  565.04  603.24  639.85  678.05  751.27  826.08  862.68  970.92  1044.1  1115.8  1259  1311.5  1399.1
            100 404.92  440.26  474.64  509.02  543.4  577.78  612.16  679.01  746.81  780.24  879.56  944.5  1010.4  1140.3  1188  1268.2
            200 356.69  388.21  419.25  450.28  481.32  511.88  542.44  603.08  663.25  692.85  782.15  840.88  899.13  1014.7  1057.7  1129.3
            300 332.98  362.58  392.19  421.47  450.76  479.73  508.38  565.68  622.34  650.67  734.4  789.79  844.54  953.41  993.84  1060.7
            400 317.54  345.95  374.36  402.53  430.71  458.64  486.33  541.25  595.68  622.66  703.12  756.12  808.65  912.98  951.66  1015.6
            500 305.98  333.87  361.37  388.69  415.81  442.93  469.86  523.15  575.87  602.03  679.96  731.34  782.15  882.8  920.24  982.12
            600 297.01  324.06  350.96  377.7  404.28  430.55  456.81  508.7  560.11  585.73  661.5  711.48  760.98  858.86  895.15  955.16
            700 289.50  315.97  342.44  368.49  394.55  420.34  445.99  496.87  547.08  572.05  646.13  694.97  743.26  838.63  873.96  932.49
            730 287.42  313.84  340.14  366.04  391.94  417.58  443.09  493.59  543.57  568.42  641.94  690.48  738.49  833.2  868.27  926.22
            800 283.16  309.18  335.09  360.75  386.3  411.61  436.79  486.69  535.99  560.35  632.93  680.68  727.95  821.18  855.68  912.74
            900 277.59  303.16  328.73  353.99  379.03  403.97  428.69  477.71  526.1  550.19  621.28  668.08  714.45  805.7  839.45  895.15
            1000 272.56  297.86  322.98  347.91  372.64  397.18  421.54  469.76  517.42  541.01  610.91  656.85  702.31  791.7  824.74  879.17
            1200 264.14  288.81  313.24  337.51  361.55  385.42  409.14  455.93  502.17  525.01  592.66  637.06  680.84  766.87  798.54  850.67
            1400 257.03  281.11  304.99  328.72  352.19  375.45  398.58  444.14  489.1  511.27  576.89  619.86  662.16  744.9  775.32  825.19
            1460 255.04  279.04  302.79  326.27  349.62  372.71  395.67  440.94  485.48  507.52  572.54  615.06  656.92  738.69  768.71  817.96
            1600 250.81  274.44  297.84  321  343.98  366.72  389.28  433.81  477.56  499.11  562.79  604.4  645.22  724.85  753.97  801.6
            1800 245.33  268.51  291.49  314.2  336.64  358.92  380.99  424.44  467.05  488.06  549.87  590.14  629.56  706.01  733.86  779.23
            2000 240.37  263.15  285.69  307.99  330  351.77  373.36  415.81  457.35  477.79  537.81  576.72  614.73  688.03  714.58  —
            2400 231.71  253.71  275.44  296.93  318.09  339.03  359.68  400.18  439.62  458.96  515.34  — — — — —
            2800 224.12  245.44  266.45  287.11  307.51  327.6  347.35  385.96  423.3  441.52  — — — — — —
            3200 217.29  237.94  258.24  278.17  297.78  317  335.89  372.57  — — — — — — — —
            3500 212.53  232.69  252.47  271.85  290.84  309.45  327.65  — — — — — — — — —
            4000 205.11  224.45  243.36  261.79  279.79  — — — — — — — — — — —

            由于皮带轮直径和转速的关系，皮带寿命会缩短。

            皮带轮直径(节圆直径)应尽可能大于皮带宽度。

            如果使用表中未列出的皮带轮齿数或转速，请使用表中最接近所需数值的齿数或转速按比例计算。另外，如果设计的皮带轮转速较小或皮带轮齿数较大，请联系我们。



            14MGT标准皮带长度校正系数(KL)

            皮带周长 994  1120  1190  1260  1400  1568  1610  1750   1890  1960  2100  2240  2310  2380  2450
            系数(KL) 0.68  0.73  0.75  0.77  0.81  0.85  0.86  0.89    0.92  0.94  0.96  0.99  1  1.01  1.02



            皮带周长 2520 2590  2660  2800 3136 3304 3360 3500 3850 3920 4326 4410
            系数(KL) 1.03 1.04 1.05 1.07  1.12 1.14 1.14 1.16  1.19 1.2 1.24 1.25

            如果没有与行程长度相对应的皮带长度校正系数(KL)，则应用较短的长度校正系数(KL)。



            14MGT标准皮带宽度校正系数(KW)

            皮带宽度  30 40 50 60
            系数(KW) 1.5 2 2.5 3
