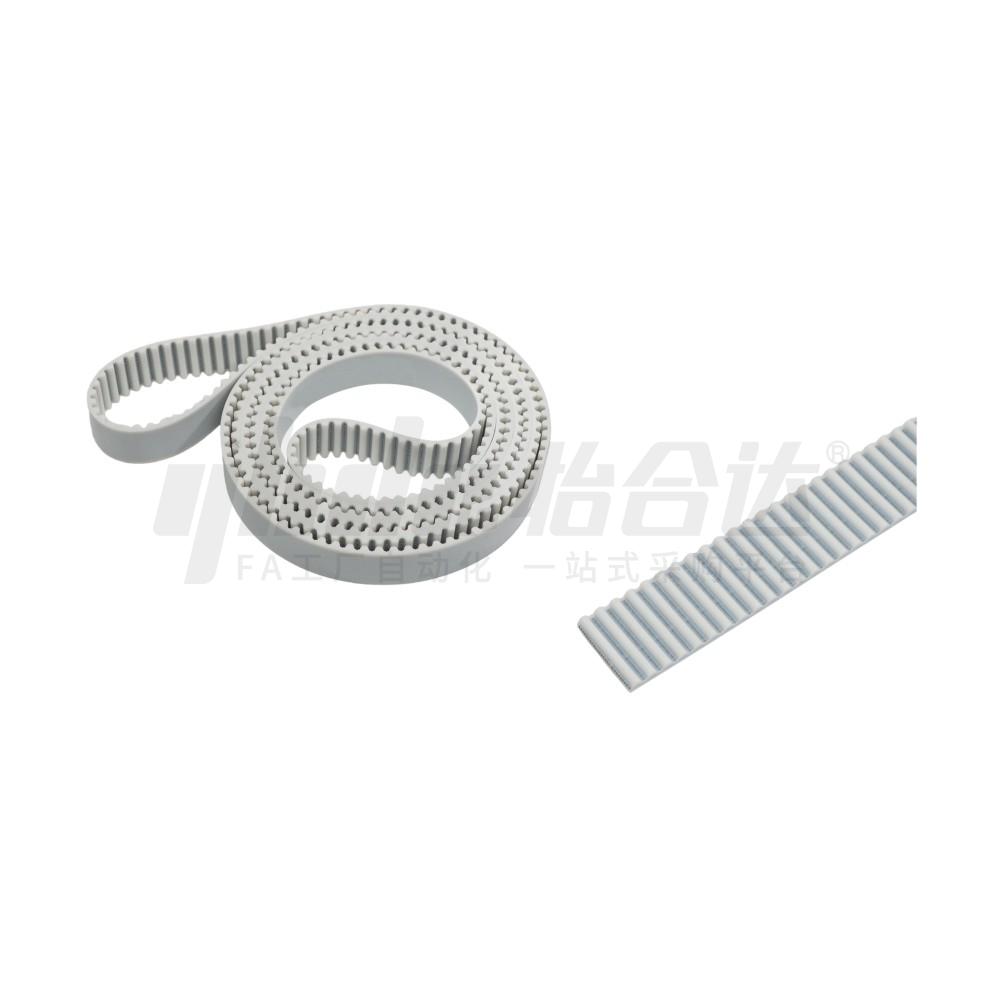

        同步带 钢丝芯线 接驳型/断开型•耐腐蚀聚氨酯

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        主体材质 耐腐蚀聚氨酯
        产品名称 聚氨酯耐腐蚀同步带
        产地 国产
        是否贴布 无
        芯线材质 钢丝
        种类筛选 同步带

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 颜色 使用温度
            ①主体 ②芯线 ①主体
            ECX65 国产 接驳型 耐腐蚀
            聚氨酯            		 钢丝 乳白色 -10℃~80℃
            ECX66 断开型


            耐腐蚀聚氨酯对酸碱溶液的耐受性是有限的，它对室温下的稀释酸碱溶液具有
                中等耐受性，对于高浓度溶液仅可耐受非常短的时间。

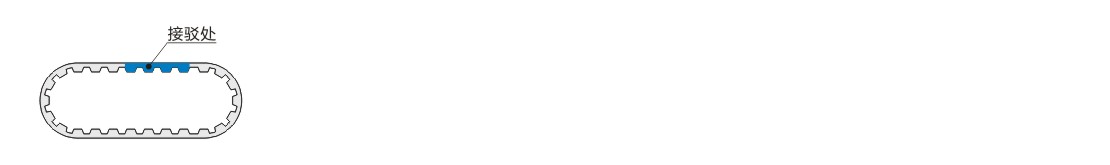

            接驳处无接缝，芯线未连接，通过热接两端。
             皮带的周长为芯线长度，周长=齿数×齿距。
            聚氨酯同步带随时间变化可能有颜色差异，对强度及使用性能无影响。
            同步侧面分切位置存在芯线槽，不影响使用强度，属正常工艺。

            皮带宽度公差

            皮带宽度(mm) 公差
            10~30 ±0.5
            31~50 ±0.8
            51~100 ±1


            皮带长度公差约为：0~2个齿。





            参数图


             选型表

            型号 齿数 皮带宽度
            (mm)
            代码 皮带类型 皮带公称宽度
            接驳型
            ECX65            		 S8M 150  90~1250 15
            200  20
            250  25
            300  30
            400  40
            500  50
            T10 150  80~1500 15
            200  20
            250  25
            300  30
            400  40
            500  50
            1000  100
            AT10 150  15
            200  20
            250  25
            300  30
            400  40
            500  50
            1000  100
            断开型
            ECX66            		 S8M 150  50~3000 15
            200  20
            250  25
            300  30
            400  40
            500  50
            T10 150  15
            200  20
            250  25
            300  30
            400  40
            500  50
            1000  100
            AT10 150  15
            200  20
            250  25
            300  30
            400  40
            500  50
            1000  100

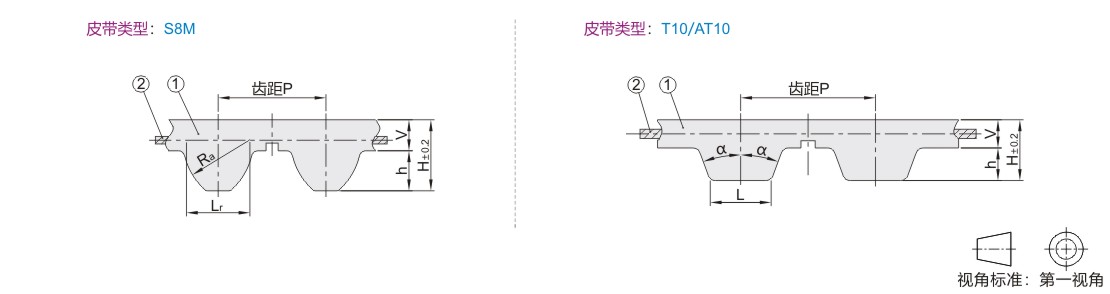

            代码 齿型 齿距P H h V 2α L Ra Lr
            接驳型
            ECX65
            断开型
            ECX66            		 S8M 8  5.3  3.05  2.25  一 一 5.2  5.2
            T10 10  4.5  2.5  2  40° 3.5  一 一
            AT10 50° 5
