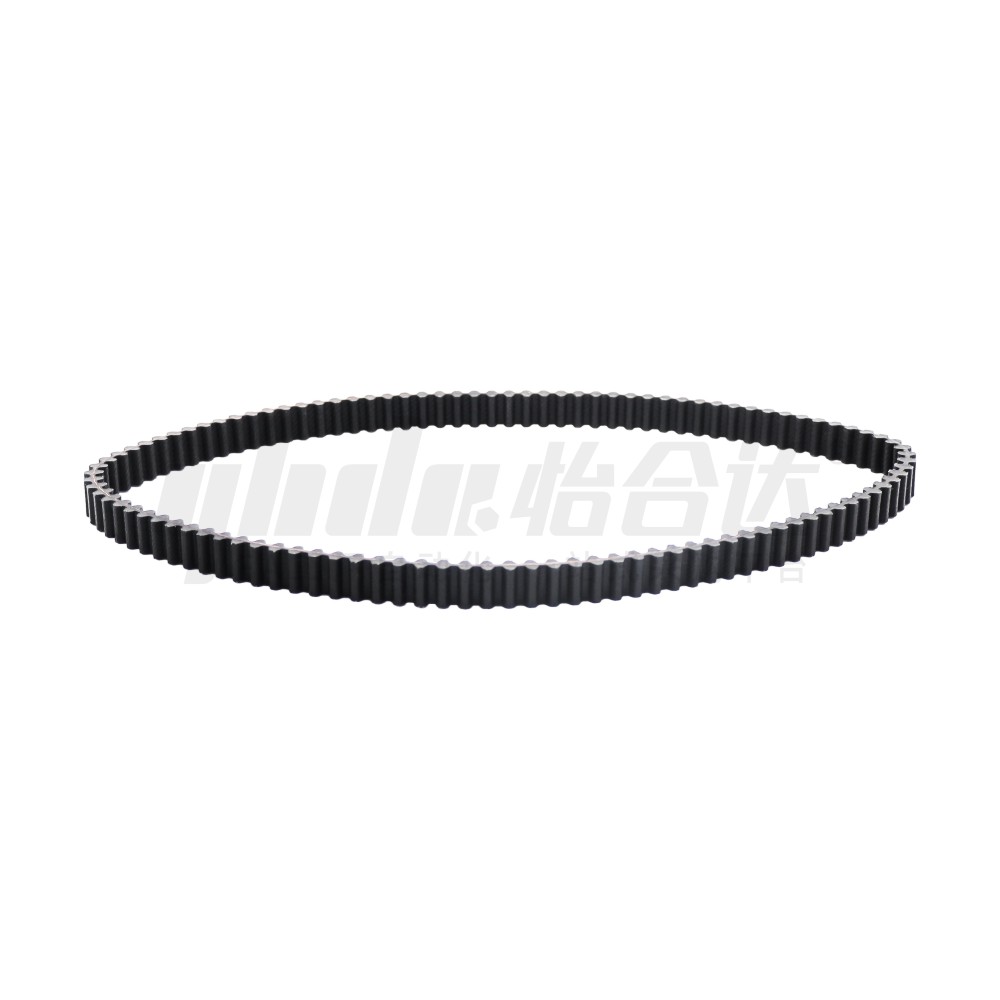

橡胶双面对齿同步带闭环型 DS5M/DS8M/DS14M/DH8M/DH14M

品牌名称：

怡合达

条件筛选：

主体材质氯丁橡胶

产品名称橡胶双面对齿同步带

产地国产

种类双面对齿同步带

是否贴布齿面贴布

皮带形状闭环型

芯线材质玻璃纤维线

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

材质图

参数图

材质图

代码	类型		材质			颜色	使用温度
			①主体	②芯线	③齿布	主体
ECK11	DS5M	闭环型	氯丁橡胶	玻璃纤维线	尼龙帆布	黑色	-30~80℃
	DS8M
	DS14M
	DH8M
	DH14M

特点：以氯丁橡胶为基体、玻纤为抗拉芯线，双向对称齿设计，应用在正反转或多轴协同的工况。
橡胶同步带芯线采用螺旋缠绕的方式排布，分切后会看到芯线层，不影响使用。

皮带宽度公差

皮带宽度(mm)	公差
10~30	±0.5
31~50	±0.8
51~100	±1.0
101~150	±1.2

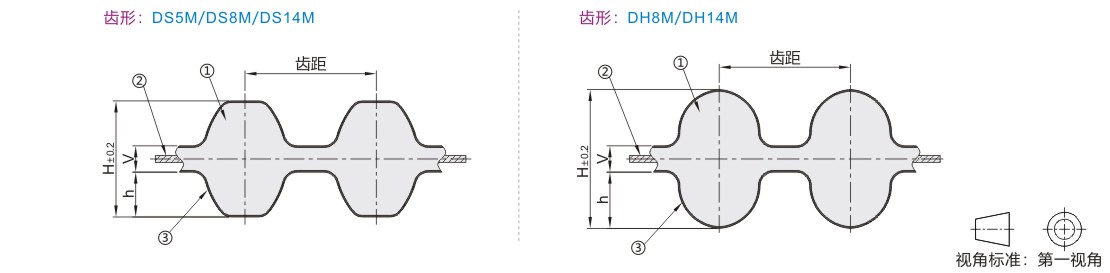

代码	齿形	齿距	H	V	h	单位带重 (kg/10mm×1m)
ECK11	DS5M	5	4.25	0.96	1.645	0.034
	DS8M	8	7.48	1.372	3.054	0.06
	DS14M	14	12.36	2.8	4.78	0.11
	DH8M	8	7.9	1.372	3.264	0.06
	DH14M	14	14.84	2.8	6.02	0.11

重量为理论值，与实物可能存在差异，仅供参考。

参数图

ECK11-DS5M(齿距:5)

型号		皮带周长	齿数	型号		皮带周长	齿数	型号		皮带周长	齿数	型号		皮带周长	齿数
代码	皮带公称宽度			代码	皮带公称宽度			代码	皮带公称宽度			代码	皮带公称宽度
代码	皮带公称宽度			代码	皮带公称宽度			代码	皮带公称宽度			代码	皮带公称宽度
ECK11-DS5M	100 (10mm) 150 (15mm) 250 (25mm)	435	87	ECK11-DS5M	100 (10mm) 150 (15mm) 250 (25mm)	695	139	ECK11-DS5M	100 (10mm) 150 (15mm) 250 (25mm)	1030	206	ECK11-DS5M	100 (10mm) 150 (15mm) 250 (25mm)	1595	319
		440	88			700	140			1035	207			1600	320
		445	89			710	142			1040	208			1605	321
		450	90			720	144			1050	210			1615	323
		455	91			725	145			1060	212			1650	330
		460	92			730	146			1080	216			1675	335
		465	93			735	147			1085	217			1680	336
		470	94			740	148			1090	218			1685	337
		475	95			745	149			1100	220			1690	338
		480	96			750	150			1110	222			1695	339
		485	97			755	151			1115	223			1700	340
		490	98			760	152			1120	224			1715	343
		495	99			765	153			1125	225			1765	353
		500	100			770	154			1135	227			1800	360
		505	101			775	155			1145	229			1945	389
		510	102			780	156			1150	230			1960	392
		515	103			785	157			1160	232			2000	400
		520	104			790	158			1165	233			2100	420
		525	105			800	160			1175	235			2110	422
		530	106			810	162			1195	239			2145	429
		535	107			815	163			1200	240			2155	431
		540	108			820	164			1210	242			2320	464
		545	109			825	165			1215	243			2350	470
		550	110			830	166			1225	245			2480	496
		555	111			835	167			1240	248			2525	505
		560	112			840	168			1250	250			2650	530
		565	113			845	169			1260	252			2765	553
		570	114			850	170			1270	254			2800	560
		575	115			860	172			1295	259			2980	596
		580	116			865	173			1300	260			3000	600
		585	117			870	174			1305	261			3070	614
		590	118			875	175			1310	262			3090	618
		595	119			880	176			1320	264			3580	716
		600	120			890	178			1330	266			/
		605	121			900	180			1335	267
		610	122			905	181			1350	270
		615	123			915	183			1370	274
		620	124			920	184			1380	276
		625	125			925	185			1390	278
		630	126			930	186			1400	280
		635	127			935	187			1420	284
		640	128			940	188			1450	290
		645	129			950	190			1460	292
		650	130			960	192			1475	295
		655	131			965	193			1500	300
		660	132			970	194			1520	304
		665	133			975	195			1525	305
		670	134			980	196			1530	306
		675	135			1000	200			1540	308
		680	136			1010	202			1550	310
		685	137			1020	204			1565	313
		690	138			1025	205			1585	317

ECK11-DS8M(齿距:8)

型号		皮带周长	齿数		型号		皮带周长	齿数		型号		皮带周长	齿数	型号		皮带周长	齿数
代码	皮带公称宽度				代码	皮带公称宽度				代码	皮带公称宽度			代码	皮带公称宽度
代码	皮带公称宽度				代码	皮带公称宽度				代码	皮带公称宽度			代码	皮带公称宽度
ECK11-DS8M	150 (15mm) 250 (25mm) 300 (30mm) 400 (40mm)	448	56		ECK11-DS8M	150 (15mm) 250 (25mm) 300 (30mm) 400 (40mm)	944	118		ECK11-DS8M	150 (15mm) 250 (25mm) 300 (30mm) 400 (40mm)	1440	180	ECK11-DS8M	150 (15mm) 250 (25mm) 300 (30mm) 400 (40mm)	2104	263
		456	57				952	119				1448	181			2120	265
		464	58				960	120				1456	182			2136	267
		472	59				968	121				1464	183			2160	270
		480	60				976	122				1472	184			2200	275
		488	61				984	123				1480	185			2240	280
		496	62				992	124				1488	186			2248	281
		504	63				1000	125				1496	187			2256	282
		512	64				1008	126				1504	188			2272	284
		520	65				1016	127				1512	189			2288	286
		528	66				1024	128				1520	190			2296	287
		536	67				1032	129				1528	191			2304	288
		544	68				1040	130				1536	192			2320	290
		552	69				1048	131				1544	193			2400	300
		560	70				1056	132				1552	194			2416	302
		568	71				1064	133				1560	195			2432	304
		576	72				1072	134				1568	196			2440	305
		584	73				1080	135				1576	197			2448	306
		592	74				1088	136				1584	198			2464	308
		600	75				1096	137				1592	199			2496	312
		608	76				1104	138				1600	200			2504	313
		616	77				1112	139				1608	201			2520	315
		624	78				1120	140				1616	202			2528	316
		632	79				1128	141				1624	203			2536	317
		640	80				1136	142				1632	204			2560	320
		648	81				1144	143				1640	205			2600	325
		656	82				1152	144				1648	206			2624	328
		664	83				1160	145				1656	207			2680	335
		672	84				1168	146				1672	209			2704	338
		680	85				1176	147				1680	210			2736	342
		688	86				1184	148				1688	211			2760	345
		696	87				1192	149				1696	212			2800	350
		704	88				1200	150				1720	215			2848	356
		712	89				1208	151				1728	216			2880	360
		720	90				1216	152				1760	220			2904	363
		728	91				1224	153				1776	222			2920	365
		736	92				1232	154				1792	224			2928	366
		744	93				1240	155				1800	225			2944	368
		752	94				1248	156				1808	226			2960	370
		760	95				1256	157				1816	227			3000	375
		768	96				1264	158				1824	228			3048	381
		776	97				1272	159				1832	229			3120	390
		784	98				1280	160				1840	230			3200	400
		792	99				1288	161				1856	232			3264	408
		800	100				1296	162				1880	235			3280	410
		808	101				1304	163				1888	236			3304	413
		816	102				1312	164				1896	237			3360	420
		824	103				1320	165				1904	238			3400	425
		832	104				1328	166				1912	239			3440	430
		840	105				1336	167				1920	240			3600	450
		848	106				1344	168				1928	241			3680	460
		856	107				1352	169				1936	242			3720	465
		864	108				1360	170				1952	244			3800	475
		872	109				1368	171				1960	245			3904	488
		880	110				1376	172				2000	250			4000	500
		888	111				1384	173				2016	252			4200	525
		896	112				1392	174				2024	253			4400	550
		904	113				1400	175				2032	254			4496	562
		912	114				1408	176				2040	255			4680	585
		920	115				1416	177				2048	256			4720	590
		928	116				1424	178				2056	257			5080	635
		936	117	1432			179	2080	260			5280	660

ECK11-DS14M(齿距:14)

型号		皮带周长	齿数	型号		皮带周长	齿数
代码	皮带公称宽度			代码	皮带公称宽度
代码	皮带公称宽度			代码	皮带公称宽度
ECK11-DS14M	400 (40mm) 600 (60mm) 800 (80mm) 1000 (100mm) 1200 (120mm)	1232	88	ECK11-DS14M	400 (40mm) 600 (60mm) 800 (80mm) 1000 (100mm) 1200 (120mm)	1960	140
		1246	89			2002	143
		1260	90			2100	150
		1288	92			2240	160
		1344	96			2310	165
		1358	97			2380	170
		1400	100			2450	175
		1456	104			2506	179
		1470	105			2590	185
		1512	108			2660	190
		1540	110			2800	200
		1610	115			2940	210
		1652	118			3136	224
		1708	122			3150	225
		1736	124			3360	240
		1750	125			3500	250
		1764	126			3556	254
		1778	127			3850	275
		1806	129			4004	286
		1890	135			4326	309
		1904	136			4410	315
		1932	138			4508	322
		1946	139			/

ECK11-DH8M(齿距:8)

型号		皮带周长	齿数		型号		皮带周长	齿数		型号		皮带周长	齿数	型号		皮带周长	齿数
代码	皮带公称宽度				代码	皮带公称宽度				代码	皮带公称宽度			代码	皮带公称宽度
代码	皮带公称宽度				代码	皮带公称宽度				代码	皮带公称宽度			代码	皮带公称宽度
ECK11-DH8M	200 (20mm) 250 (25mm) 300 (30mm) 400 (40mm)	448	56		ECK11-DH8M	200 (20mm) 250 (25mm) 300 (30mm) 400 (40mm)	1096	137		ECK11-DH8M	200 (20mm) 250 (25mm) 300 (30mm) 400 (40mm)	1744	218	ECK11-DH8M	200 (20mm) 250 (25mm) 300 (30mm) 400 (40mm)	2400	300
		456	57				1104	138				1752	219			2408	301
		464	58				1112	139				1760	220			2416	302
		472	59				1120	140				1768	221			2424	303
		480	60				1128	141				1776	222			2432	304
		488	61				1136	142				1784	223			2440	305
		496	62				1144	143				1792	224			2448	306
		504	63				1152	144				1800	225			2456	307
		512	64				1160	145				1808	226			2464	308
		520	65				1168	146				1816	227			2480	310
		528	66				1176	147				1824	228			2488	311
		536	67				1184	148				1832	229			2496	312
		544	68				1192	149				1840	230			2504	313
		552	69				1200	150				1848	231			2512	314
		560	70				1208	151				1856	232			2520	315
		568	71				1216	152				1864	233			2536	317
		576	72				1224	153				1872	234			2544	318
		584	73				1232	154				1880	235			2552	319
		592	74				1240	155				1888	236			2560	320
		600	75				1248	156				1896	237			2584	323
		608	76				1256	157				1904	238			2600	325
		616	77				1264	158				1912	239			2616	327
		624	78				1272	159				1920	240			2640	330
		632	79				1280	160				1928	241			2656	332
		640	80				1288	161				1936	242			2672	334
		648	81				1296	162				1944	243			2688	336
		656	82				1304	163				1952	244			2720	340
		664	83				1312	164				1960	245			2736	342
		672	84				1320	165				1968	246			2752	344
		680	85				1328	166				1976	247			2760	345
		688	86				1336	167				1984	248			2800	350
		696	87				1344	168				1992	249			2824	353
		704	88				1352	169				2000	250			2832	354
		712	89				1360	170				2008	251			2840	355
		720	90				1368	171				2016	252			2848	356
		728	91				1376	172				2024	253			2856	357
		736	92				1384	173				2032	254			2880	360
		744	93				1392	174				2040	255			2904	363
		752	94				1400	175				2048	256			2912	364
		760	95				1408	176				2056	257			2920	365
		768	96				1416	177				2064	258			2928	366
		776	97				1424	178				2072	259			2960	370
		784	98				1432	179				2080	260			2984	373
		792	99				1440	180				2088	261			3000	375
		800	100				1448	181				2096	262			3048	381
		808	101				1456	182				2104	263			3080	385
		816	102				1464	183				2112	264			3088	386
		824	103				1472	184				2120	265			3120	390
		832	104				1480	185				2128	266			3168	396
		840	105				1488	186				2136	267			3200	400
		848	106				1496	187				2144	268			3264	408
		856	107				1504	188				2152	269			3280	410
		864	108				1512	189				2160	270			3320	415
		872	109				1520	190				2168	271			3360	420
		880	110				1528	191				2176	272			3400	425
		888	111				1536	192				2184	273			3408	426
		896	112				1544	193				2192	274			3424	428
		904	113				1552	194				2200	275			3440	430
		912	114				1560	195				2208	276			3480	435
		920	115				1568	196				2216	277			3504	438
		928	116				1576	197				2224	278			3600	450
		936	117	1584			198	2240	280			3640	455
		944	118	1592			199	2248	281			3680	460
		952	119	1600			200	2256	282			3720	465
960	120	1608	201	2264	283	3744	468
968	121	1616	202	2272	284	3800	475
976	122	1624	203	2280	285	3824	478
984	123	1632	204	2288	286	3840	480
992	124	1640	205	2296	287	4000	500
1000	125	1648	206	2304	288	4096	512
1008	126	1656	207	2312	289	4104	513
1016	127	1664	208	2320	290	4200	525
1024	128	1672	209	2328	291	4224	528
1032	129	1680	210	2336	292	4240	530
1040	130	1688	211	2344	293	4320	540
1048	131	1696	212	2352	294	4400	550
1056	132	1704	213	2360	295	4656	582
1064	133	1712	214	2368	296	4736	592
1072	134	1720	215	2376	297	4960	620
1080	135	1728	216	2384	298	5120	640
1088	136	1736	217	2392	299	8320	1040

ECK11-DH14M(齿距:14)

型号		皮带周长	齿数	型号		皮带周长	齿数	型号		皮带周长	齿数	型号		皮带周长	齿数
代码	皮带公称宽度			代码	皮带公称宽度			代码	皮带公称宽度			代码	皮带公称宽度
代码	皮带公称宽度			代码	皮带公称宽度			代码	皮带公称宽度			代码	皮带公称宽度
ECK11-DH14M	400 (40mm) 600 (60mm) 800 (80mm) 1000 (100mm) 1200 (120mm)	1204	86	ECK11-DH14M	400 (40mm) 600 (60mm) 800 (80mm) 1000 (100mm) 1200 (120mm)	1666	119	ECK11-DH14M	400 (40mm) 600 (60mm) 800 (80mm) 1000 (100mm) 1200 (120mm)	2156	154	ECK11-DH14M	400 (40mm) 600 (60mm) 800 (80mm) 1000 (100mm) 1200 (120mm)	2884	206
		1218	87			1680	120			2170	155			2912	208
		1232	88			1694	121			2184	156			2940	210
		1246	89			1708	122			2198	157			2968	212
		1260	90			1722	123			2212	158			3010	215
		1274	91			1736	124			2240	160			3024	216
		1288	92			1750	125			2254	161			3038	217
		1302	93			1764	126			2268	162			3080	220
		1316	94			1778	127			2282	163			3108	222
		1330	95			1792	128			2296	164			3150	225
		1344	96			1806	129			2310	165			3220	230
		1358	97			1820	130			2324	166			3304	236
		1372	98			1834	131			2338	167			3360	240
		1386	99			1848	132			2352	168			3374	241
		1400	100			1862	133			2380	170			3416	244
		1414	101			1890	135			2408	172			3430	245
		1428	102			1904	136			2422	173			3486	249
		1442	103			1918	137			2450	175			3500	250
		1456	104			1932	138			2464	176			3556	254
		1470	105			1946	139			2478	177			3654	261
		1484	106			1960	140			2492	178			3710	265
		1498	107			1974	141			2506	179			3780	270
		1512	108			1988	142			2520	180			3850	275
		1526	109			2002	143			2562	183			3920	280
		1540	110			2016	144			2590	185			4004	286
		1554	111			2030	145			2604	186			4060	290
		1568	112			2044	146			2660	190			4158	297
		1582	113			2058	147			2688	192			4200	300
		1596	114			2072	148			2702	193			4326	309
		1610	115			2086	149			2716	194			4578	327
		1624	116			2100	150			2730	195			4760	340
		1638	117			2128	152			2800	200			4956	354
		1652	118			2142	153			2856	204			5320	380

客服
购物车
0
公众号

微信公众号

订单/资讯随手掌握

微信技术交流服务群

扫码添加进群
浏览记录
问题反馈
置顶

营业执照: 91441900566614589Q

网络举报APP下载中心

中国互联网举报中心

商城

线下

抱歉，未生成产品型号
