怡合达同步带进口 ECE21 氯丁橡胶玻璃纤维闭环型黑色 PCS

条件筛选：

性价比标准型

主体材质氯丁橡胶

产品名称橡胶同步带

产地进口

皮带形状闭环型

芯线材质玻璃纤维线

种类筛选同步带

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

产品简介

材质图

参数图

材质图

代码	类型		齿距	材质		颜色	使用温度
				主体	芯线
ECE21	S2M	标准型	2.0	氯丁橡胶	玻璃纤维线	黑色	-30~90°C
	S3M		3.0
	S5M		5.0
	S8M		8.0

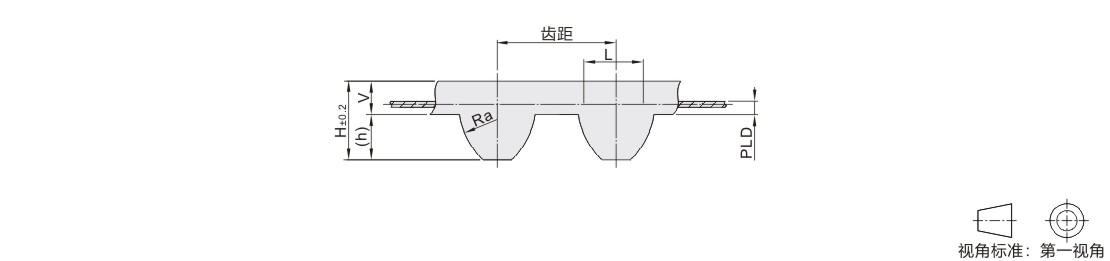

代码	齿形	齿距	L	h	H	V	Ra	PLD	单位带重(kg/10mm×1m)
ECE21	S2M	2	1.3	0.76	1.31	0.55	1.3	0.254	0.013
	S3M	3	1.95	1.14	2.1	0.96	1.95	0.381	0.019
	S5M	5	3.25	1.91	3.61	1.7	3.25	0.480	0.034
	S8M	8	5.2	3.05	5	1.95	5.2	0.686	0.052

皮带宽度公差

皮带宽度(mm)	公差
3~30	±0.5
31~50	±0.8
51~100	±1.0

为减少橡胶片飞散，橡胶同步带部分齿形齿面布为茶棕色，对强度及使用性能无影响；
橡胶同步带芯线采用螺旋缠绕的方式排布，分切后会看到芯线层，不影响使用；
表格中所有代码的皮带周长为芯线长度；
重量为理论值，与实物可能存在差异，仅供参考。

参数图

ECE21-S2M(齿距：2)

型号		皮带周长	齿数		型号		皮带周长	齿数		型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数		代码	皮带公称宽度	皮带周长	齿数		代码	皮带公称宽度	皮带周长	齿数
ECE21-S2M	40 (4mm) 60 (6mm) 100 (10mm)	76	38		ECE21-S2M	40 (4mm) 60 (6mm) 100 (10mm)	254	127		ECE21-S2M	40 (4mm) 60 (6mm) 100 (10mm)	524	262
		78	39				256	128				530	265
		80	40				258	129				532	266
		86	43				260	130				540	270
		88	44				262	131				550	275
		90	45				264	132				558	279
		92	46				266	133				560	280
		94	47				268	134				572	286
		98	49				270	135				580	290
		100	50				272	136				594	297
		102	51				274	137				596	298
		104	52				276	138				600	300
		106	53				278	139				604	302
		108	54				280	140				606	303
		110	55				282	141				620	310
		112	56				284	142				630	315
		114	57				286	143				632	316
		116	58				288	144				650	325
		118	59				290	145				652	326
		120	60				292	146				654	327
		122	61				294	147				656	328
		124	62				296	148				660	330
		126	63				300	150				668	334
		128	64				302	151				676	338
		130	65				304	152				692	346
		132	66				306	153				700	350
		134	67				308	154				710	355
		136	68				310	155				726	363
		138	69				312	156				742	371
		140	70				314	157				752	376
		142	71				316	158				766	383
		144	72				318	159				796	398
		146	73				320	160				800	400
		148	74				322	161				810	405
		150	75				324	162				826	413
		152	76				326	163				828	414
		156	78				328	164				848	424
		158	79				330	165				856	428
		160	80				332	166				864	432
		162	81				334	167				898	449
		164	82				336	168				900	450
		166	83				338	169				940	470
		168	84				340	170				946	473
		170	85				342	171				950	475
		172	86				344	172				984	492
		174	87				350	175				1000	500
		176	88				354	177				1020	510
		178	89				360	180				1024	512
		180	90				364	182				1032	516
		182	91				370	185				1036	518
		184	92				372	186				1042	521
		186	93				374	187				1064	532
		188	94				376	188				1066	533
		190	95				380	190				1074	537
		192	96				386	193				1086	543
		194	97				390	195				1094	547
		196	98				396	198				1100	550
		198	99				400	200				1110	555
		200	100				406	203				1136	568
		202	101				408	204				1154	577
		204	102				410	205				1166	583
		206	103				416	208				1196	598
		208	104	420			210	1200	600
		210	105	426			213	1224	612
212	106	428	214	1228	614
214	107	434	217	1250	625
216	108	436	218	1274	637
218	109	438	219	1290	645
220	110	440	220	/	/
222	111	448	224
224	112	452	226
226	113	454	227
230	115	456	228
232	116	460	230
234	117	468	234
236	118	474	237
238	119	480	240
240	120	486	243
242	121	490	245
244	122	494	247
248	124	500	250
250	125	506	253
252	126	520	260

ECE21-S3M(齿距：3)

型号		皮带周长	齿数		型号		皮带周长	齿数		型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数		代码	皮带公称宽度	皮带周长	齿数		代码	皮带公称宽度	皮带周长	齿数
ECE21-S3M	60 (6mm) 100 (10mm) 150 (15mm)	93	31		ECE21-S3M	60 (6mm) 100 (10mm) 150 (15mm)	330	110		ECE21-S3M	60 (6mm) 100 (10mm) 150 (15mm)	612	204
		99	33				333	111				621	207
		108	36				336	112				633	211
		120	40				339	113				636	212
		123	41				342	114				648	216
		129	43				348	116				657	219
		132	44				351	117				660	220
		141	47				354	118				666	222
		144	48				360	120				681	227
		147	49				363	121				690	230
		150	50				366	122				696	232
		156	52				369	123				699	233
		159	53				372	124				720	240
		162	54				375	125				726	242
		168	56				378	126				735	245
		171	57				384	128				741	247
		174	58				387	129				750	250
		177	59				390	130				768	256
		180	60				396	132				771	257
		183	61				399	133				789	263
		186	62				402	134				804	268
		189	63				405	135				810	270
		192	64				408	136				819	273
		195	65				414	138				825	275
		198	66				417	139				831	277
		201	67				420	140				852	284
		204	68				423	141				858	286
		207	69				426	142				882	294
		210	70				432	144				885	295
		213	71				438	146				888	296
		219	73				444	148				900	300
		222	74				447	149				909	303
		225	75				453	151				918	306
		228	76				456	152				927	309
		234	78				459	153				936	312
		237	79				468	156				951	317
		240	80				471	157				954	318
		243	81				474	158				990	330
		246	82				480	160				999	333
		249	83				483	161				1050	350
		252	84				486	162				1080	360
		255	85				489	163				1119	373
		258	86				492	164				1134	378
		261	87				498	166				1146	382
		264	88				501	167				1170	390
		267	89				507	169				1176	392
		270	90				513	171				1188	396
		273	91				516	172				1203	401
		276	92				519	173				1221	407
		279	93				522	174				1236	412
		282	94				525	175				1245	415
		285	95				528	176				1260	420
		288	96				534	178				1290	430
		291	97				537	179				1299	433
		294	98				540	180				1332	444
		297	99				549	183				1401	467
		300	100				552	184				1419	473
		303	101				564	188				1530	510
		306	102				573	191				1587	529
		309	103				579	193				1596	532
		312	104				588	196				1680	560
		315	105				597	199				1788	596
		318	106	600			200	/	/
		324	108	/			/
327	109			/			/

ECE21-S5M(齿距：5)

型号		皮带周长	齿数	型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数	代码	皮带公称宽度	皮带周长	齿数
ECE21-S5M	100 (10mm) 150 (15mm) 250 (25mm)	225	45	ECE21-S5M	100 (10mm) 150 (15mm) 250 (25mm)	770	154
		230	46			775	155
		255	51			780	156
		260	52			800	160
		275	55			810	162
		295	59			830	166
		300	60			845	169
		305	61			850	170
		320	64			860	172
		325	65			870	174
		340	68			890	178
		350	70			900	180
		360	72			920	184
		370	74			930	186
		375	75			940	188
		380	76			950	190
		390	78			965	193
		400	80			975	195
		410	82			1000	200
		415	83			1025	205
		420	84			1050	210
		425	85			1055	211
		435	87			1085	217
		440	88			1090	218
		445	89			1100	220
		450	90			1105	221
		475	95			1115	223
		490	98			1120	224
		500	100			1125	225
		520	104			1135	227
		525	105			1145	229
		530	106			1160	232
		545	109			1165	233
		550	110			1195	239
		560	112			1225	245
		565	113			1250	250
		570	114			1260	252
		575	115			1270	254
		590	118			1295	259
		595	119			1350	270
		600	120			1420	284
		625	125			1475	295
		635	127			1500	300
		640	128			1505	301
		645	129			1530	306
		650	130			1595	319
		665	133			1605	321
		670	134			1680	336
		675	135			1715	343
		690	138			1800	360
		695	139			2000	400
		700	140			/	/
		710	142
		720	144
		725	145
		730	146
		740	148
		750	150
		765	153

ECE21-S8M(齿距：8)

型号		皮带周长	齿数	型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数	代码	皮带公称宽度	皮带周长	齿数
ECE21-S8M	150 (15mm) 250 (25mm) 300 (30mm) 400 (40mm)	352	44	ECE21-S8M	150 (15mm) 250 (25mm) 300 (30mm) 400 (40mm)	1224	153
		384	48			1240	155
		408	51			1248	156
		424	53			1272	159
		440	55			1280	160
		456	57			1296	162
		480	60			1304	163
		512	64			1312	164
		520	65			1344	168
		528	66			1352	169
		560	70			1360	170
		584	73			1384	173
		600	75			1392	174
		632	79			1400	175
		640	80			1424	178
		656	82			1440	180
		672	84			1480	185
		680	85			1520	190
		712	89			1552	194
		720	90			1600	200
		728	91			1680	210
		760	95			1728	216
		800	100			1760	220
		824	103			1776	222
		840	105			1800	225
		848	106			1808	226
		880	110			1880	235
		888	111			1912	239
		896	112			1952	244
		920	115			2000	250
		944	118			2120	265
		960	120			2160	270
		976	122			2240	280
		984	123			2304	288
		1000	125			2400	300
		1032	129			2496	312
		1040	130			2560	320
		1056	132			2600	325
		1080	135			2800	350
		1096	137			2880	360
		1120	140			2944	368
		1136	142			3200	400
		1152	144			3600	450
		1160	145			3720	465
		1184	148			3904	488
		1192	149			4400	550
		1200	150			/	/
		1216	152			/	/
