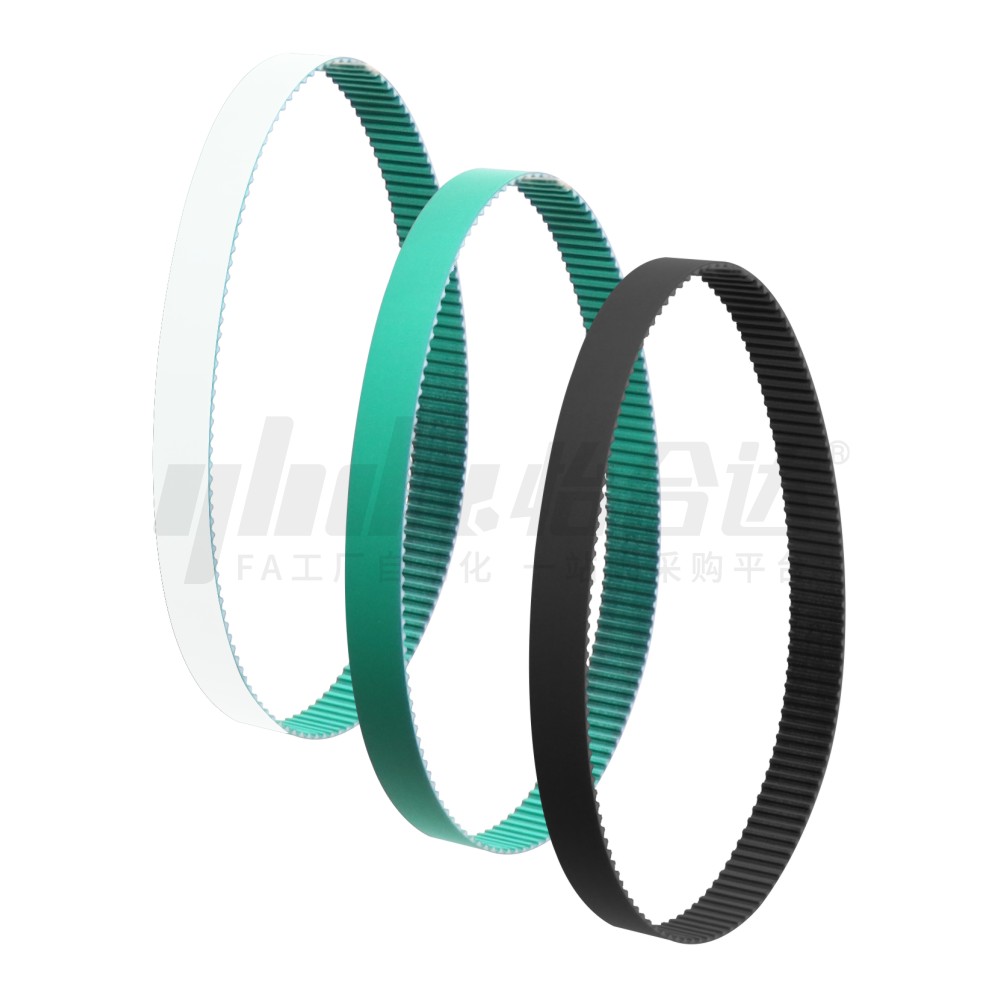

        同步带 接驳型•高性能钢丝芯线

        品牌名称：

        怡合达

        条件筛选：

        性价比 精密型
        主体材质 聚氨酯
        产品名称 聚氨酯同步带
        产地 进口
        是否加添加剂 加抗静电剂
        皮带型号（齿距） S5M/T5
        皮带形状 接驳型
        芯线材质 高性能钢丝
        种类筛选 同步带

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        型号：

        型号筛选

        未生成型号，还有 5 项未选择

        代码

        参数选型

        是否贴布

        产品选型

        皮带类型

        皮带公称宽度

        齿数

        150~2000
        /1

        技术图档

        3D预览

        材质图

        参数图

        材质图
        代码 类型 皮带
        形状        		 材质 使用温度
        ①主体 ②芯线 ③帆布
        ECW12 进口
        		 齿面贴布型 接驳型
        		 聚氨酯
        		 高性能
        钢丝芯线
        		  尼龙帆布 -10℃~80℃
        ECW14 两面贴布型
        ECW31 两面贴防静电布
        ECW32 加抗静电剂 一



        特点
         聚氨酯同步带由热塑性聚氨酯材质制成，具有较强的抗磨损能力；
         产品芯线均为高性能芯线，在单位横截面积上分布更多单丝，相比普通钢丝芯线，
           可将标准带轮和惰轮直径减少30%；
         齿面加尼龙帆布可实现降低摩擦系数，改善带轮齿及减少与托板摩擦，降低噪音效果。
           背面加尼龙帆布可降低与输送物之间摩擦力，适合产品堆积应用场景；
         ECW31防静电同步带结构为：聚氨酯+钢丝芯线，齿面和背面贴防静电布，通过同步带
           把静电传导到同步轮和设备上，起到静电消除的作用，外观颜色为黑色。
        ECW32防静电同步带结构为：聚氨酯+抗静电剂，同步带整体均具备防静电效果，在磨损不严重，
                   同步带没有损坏的情况下，都具有一定的防静电功能，外观颜色为黑色。

        聚氨酯同步带随时间变化可能有颜色差异，对强度及使用性能无影响。
        产品接驳处内部芯线未连接，接驳位置采用进口设备及其工艺完成制作。
        皮带的周长为芯线长度，周长=齿数×齿距（注：ECW12/ECW14/ECW31/ECW32选型为齿数）。
        ECW31防静电系数等级：1.0×10³~9.99×10⁶。
        ECW32防静电系数等级：1.0×10⁶~9.99×10⁹。
        防静电电系数等级测试会受测试仪器、环境(温湿度等)、测试手法及测试平台的影响，
            因此防静电等级为一个范围值，并且在临界值会有波动，属于正常现象。



         皮带宽度公差

        皮带宽度(mm) 公差
        3~30 ±0.5
        31~50 ±0.8


        皮带长度公差为：0~2个齿

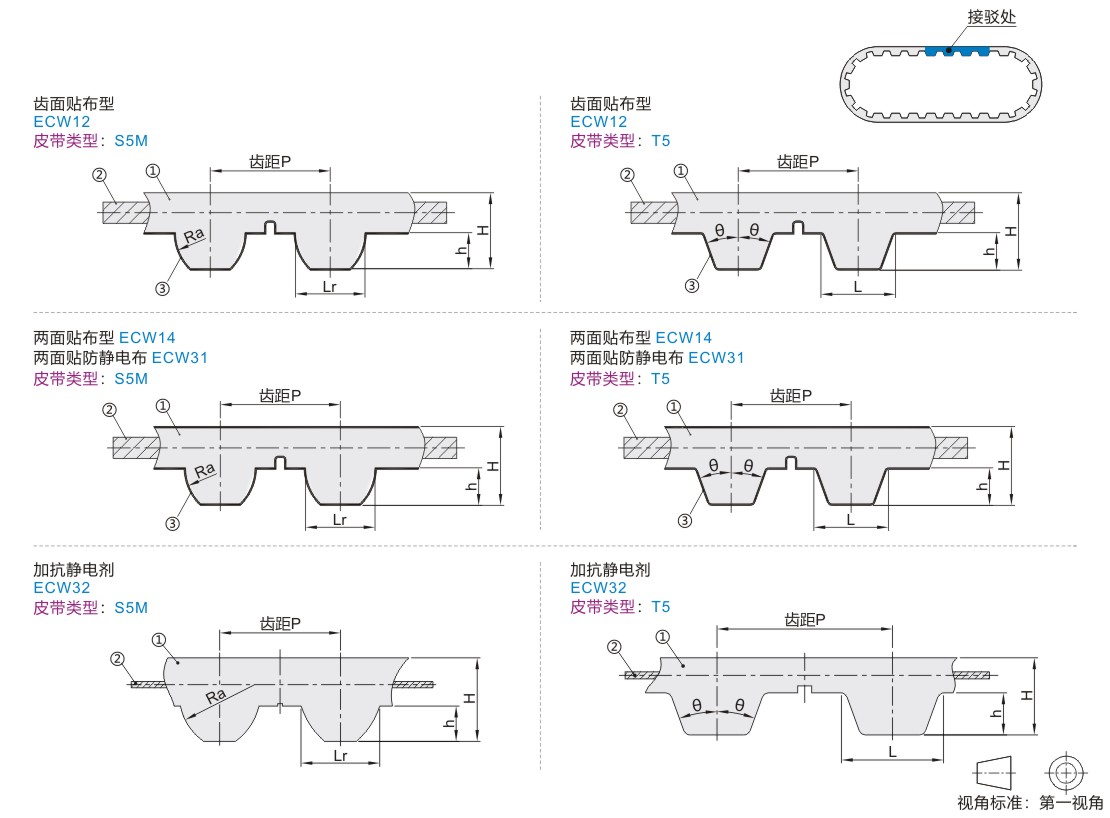

        参数图



         选型表

        齿型 齿距P 2θ L( Lr) h H±0.2
        		 Ra
        ECW12 ECW14 ECW31 ECW32
        S5M 5  — 3.25  1.85  3.45 3.55 3.65 3.35 3.25
        T5 5  40° 1.8  1.2  2.3  2.5  2.6  2.2 —



        型号 齿数 皮带宽度(mm)
        代码 皮带类型 皮带公称宽度
        ECW12
        ECW14
        ECW31
        ECW32
        		 S5M 100  150~2000 10
        150  15
        200  20
        250  25
        300  30
        400  40
        500  50
        T5 100  150~2000 10
        150  15
        200  20
        250  25



        长度必须是对应齿距的整数倍。选型示例：ECW12-S5M-250-500(ECW12表示代码；S5M表示齿型；250表示公称宽度；500表示齿数)
            周长=齿数×齿距=500×5=2500
