怡合达同步带进口 ECE35 氯丁橡胶玻璃纤维闭环型黑色 PCS

条件筛选：

性价比精密型

主体材质氯丁橡胶

产品名称橡胶同步带

产地进口

皮带形状闭环型

芯线材质玻璃纤维线

种类筛选同步带

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

产品简介

材质图

参数图

材质图

代码	类型		齿距	材质		颜色	使用温度
				主体	芯线
ECE35	2GT	精密型	2.0	氯丁橡胶	玻璃纤维线	黑色	-10~80℃
	3GT		3.0
	5GT		5.0

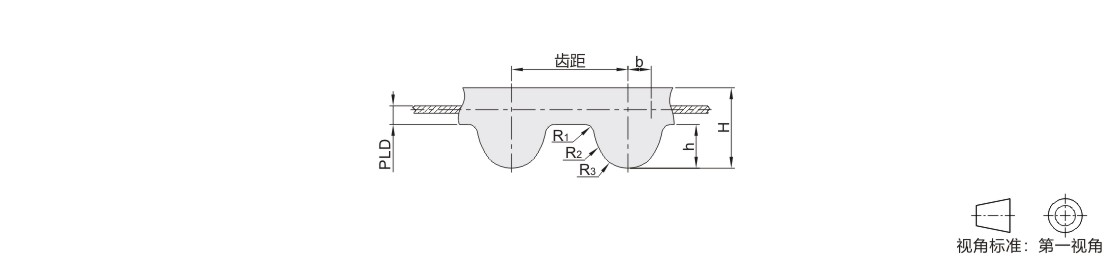

代码	齿形	齿距	PLD	h	H		R1	R2	R3	b	单位带重(kg/10mm×1m)
ECE35	2GT	2.0	0.254	0.76	1.52	±0.2	0.15	1	0.555	0.41	0.013
	3GT	3.0	0.381	1.14	2.41		0.25	1.52	0.85	0.6	0.025
	5GT	5.0	0.572	1.93	3.81		0.51	2.54	1.37	1.03	0.04

皮带宽度公差

皮带宽度(mm)			公差
3~30			±0.5
31~50			±0.8
51~100			±1

为减少橡胶屑飞散，精密型橡胶同步带部分齿形齿面布为茶棕色，对强度及使用性能无影响；
进口同步带芯线采用螺旋缠绕的方式排布，分切后会看到芯线层，不影响使用；
表格中所有型号的皮带周长为芯线长度；
重量为理论值，与实物可能存在差异，仅供参考；
精密型橡胶同步带表面具有一定的导电功能，如需要经济型防静电同步带，请联系我司产品部门。

参数图

ECE35-2GT(齿距：2)

型号		皮带周长	齿数	型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数	代码	皮带公称宽度	皮带周长	齿数
ECE35-2GT	40 (4mm) 60 (6mm) 90 (9mm)	94	47	ECE35-2GT	40 (4mm) 60 (6mm) 90 (9mm)	284	142
		100	50			286	143
		110	55			288	144
		112	56			292	146
		114	57			300	150
		116	58			302	151
		120	60			308	154
		130	65			310	155
		132	66			314	157
		134	67			318	160
		142	71			320	159
		144	72			326	168
		146	73			336	163
		148	74			340	170
		150	75			346	173
		156	78			360	180
		158	79			366	183
		160	80			372	186
		164	82			376	188
		166	83			380	190
		170	85			382	191
		176	88			386	193
		180	90			392	196
		182	91			394	197
		184	92			400	200
		186	93			406	203
		188	94			412	206
		190	95			426	213
		192	96			430	215
		194	97			452	226
		196	98			460	230
		200	100			470	235
		202	101			486	243
		204	102			506	253
		208	104			544	272
		212	106			558	279
		216	108			630	315
		220	110			660	330
		226	113			702	351
		230	115			726	363
		232	116			752	376
		236	118			760	380
		240	120			782	391
		248	124			800	400
		250	125			852	426
		260	130			1004	502
		274	137			1228	614
		278	139			1524	762
		/	/			1910	955

ECE35-3GT(齿距：3)

型号		皮带周长	齿数	型号		皮带周长	齿数	型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数	代码	皮带公称宽度	皮带周长	齿数	代码	皮带公称宽度	皮带周长	齿数
ECE35-3GT	60 (6mm) 90 (9mm) 150 (15mm)	114	38	ECE35-3GT	60 (6mm) 90 (9mm) 150 (15mm)	330	110	ECE35-3GT	60 (6mm) 90 (9mm) 150 (15mm)	603	201
		126	42			333	111			609	203
		129	43			336	112			612	204
		132	44			339	113			618	206
		135	45			345	115			624	208
		138	46			348	116			630	210
		141	47			354	118			633	211
		144	48			357	119			651	217
		147	49			360	120			654	218
		150	50			363	121			690	230
		153	51			366	122			699	233
		156	52			369	123			702	234
		159	53			375	125			708	236
		162	54			378	126			741	247
		168	56			381	127			744	248
		174	58			384	128			750	250
		177	59			390	130			756	252
		180	60			393	131			765	255
		186	62			396	132			783	261
		189	63			399	133			789	263
		192	64			405	135			810	270
		195	65			408	136			840	280
		198	66			414	138			852	284
		201	67			417	139			858	286
		204	68			420	140			870	290
		207	69			423	141			882	294
		210	70			426	142			900	300
		213	71			432	144			912	304
		216	72			444	148			924	308
		219	73			447	149			948	316
		222	74			450	150			960	320
		225	75			453	151			981	327
		228	76			456	152			996	332
		231	77			459	153			1014	338
		234	78			462	154			1050	350
		237	79			465	155			1059	353
		240	80			471	157			1098	366
		243	81			480	160			1113	371
		246	82			486	162			1170	390
		249	83			489	163			1215	405
		252	84			495	165			1260	420
		255	85			501	167			1290	430
		258	86			510	170			1335	445
		264	88			522	174			1374	458
		267	89			525	175			1386	462
		270	90			537	179			1422	474
		273	91			540	180			1446	482
		276	92			552	184			1545	515
		282	94			558	186			1569	523
		288	96			561	187			1680	560
		291	97			570	190			1722	574
		300	100			576	192			1851	617
		303	101			579	193			1947	649
		309	103			582	194			2025	675
		312	104			588	196			2790	930
		315	105			591	197			/	/
		318	106			597	199
		324	108			600	200

ECE35-5GT(齿距：5)

型号		皮带周长	齿数	型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数	代码	皮带公称宽度	皮带周长	齿数
ECE35-5GT	90 (9mm) 120 (12mm) 150 (15mm)	225	45	ECE35-5GT	90 (9mm) 120 (12mm) 150 (15mm)	730	146
		230	46			740	148
		240	48			750	150
		245	49			770	154
		250	50			775	155
		255	51			800	160
		260	52			810	162
		270	54			815	163
		275	55			825	165
		280	56			830	166
		295	59			840	168
		300	60			845	169
		305	61			850	170
		315	63			860	172
		320	64			870	174
		340	68			880	176
		350	70			895	179
		360	72			900	180
		365	73			920	184
		370	74			935	187
		375	75			960	192
		385	77			1000	200
		400	80			1015	203
		405	81			1025	205
		410	82			1050	210
		415	83			1080	216
		420	84			1090	218
		430	86			1115	223
		435	87			1155	231
		440	88			1170	234
		450	90			1210	242
		460	92			1225	245
		470	94			1250	250
		475	95			1270	254
		485	97			1290	258
		500	100			1315	263
		505	101			1330	266
		510	102			1390	278
		525	105			1400	280
		530	106			1475	295
		540	108			1500	300
		550	110			1530	306
		560	112			1550	310
		565	113			1585	317
		570	114			1630	326
		575	115			1675	335
		580	116			1690	338
		595	119			1715	343
		600	120			1800	360
		610	122			1875	375
		615	123			1960	392
		625	125			2115	423
		635	127			2200	440
		645	129			2350	470
		655	131			2495	499
		670	134			2645	529
		675	135			2910	582
		695	139			3640	72
		700	140			/	/
