查看大图
型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
皮带型号（齿距）
芯线材质
产品选型
皮带公称宽度
皮带周长(mm)
图片仅供参考，请以已选的规格为准
怡合达 同步带 国产 ECL11 聚氨酯 钢丝 凯夫拉 闭环型 黄色 浅灰色 PCS
品牌名称：
怡合达
条件筛选：
性价比 经济型
主体材质 聚氨酯
产品名称 聚氨酯同步带
产地 国产
皮带形状 闭环型
种类筛选 同步带
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
齿距 |
材质 |
颜色 | 使用温度 |
||
| 主体 | 芯线 | 主体 | |||||
| ECL11 | S2M | 经济型 | 2 | 聚氨酯 | 凯夫拉芯线 | 黄色 | 0~80℃ |
| S3M | 3 | 钢丝 | 浅灰色 | ||||

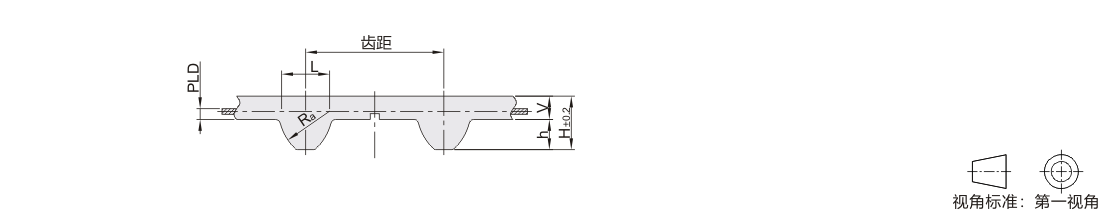

| 代码 | 齿形 | 齿距 | L | h | H | V | Ra | PLD | |
| ECL11 | S2M | 2 | 1.3 | 0.76 | 1.36 | 0.6 | 1.3 | 0.254 | |
| S3M | 3 | 1.95 | 1.14 | 2.1 | 0.96 | 1.95 | 0.384 | ||
皮带宽度公差
| 皮带宽度(mm) | 公差 |
| 3~30 | ±0.5 |
| 31~50 | ±0.8 |
皮带周长=齿数×齿距，皮带周长为芯线长度。
适用于轻负载，低转速的传动系统。
同步带芯线采用螺旋缠绕的方式排列，分切后可能会看到芯线层，不影响产品性能。
聚氨酯同步带随时间变化可能有颜色差异，对强度及使用性能无影响。
参数图
ECL11-S2M(齿距：2)
| 型号 | 皮带周长 | 齿数 | 型号 | 皮带周长 | 齿数 | 型号 | 皮带周长 | 齿数 | |||||
| 代码 | 皮带公称 宽度 |
代码 | 皮带公称 宽度 |
代码 | 皮带公称 宽度 |
||||||||
| ECL11-S2M |
40 60 150 |
164 | 82 | ECL11-S2M |
40 60 150 |
310 | 155 | ECL11-S2M |
40 60 150 |
494 | 247 | ||
| 168 | 84 | 314 | 157 | 498 | 249 | ||||||||
| 176 | 88 | 322 | 161 | 502 | 251 | ||||||||
| 180 | 90 | 324 | 162 | 504 | 252 | ||||||||
| 210 | 105 | 330 | 165 | 518 | 259 | ||||||||
| 230 | 115 | 336 | 168 | 520 | 260 | ||||||||
| 240 | 120 | 340 | 170 | 530 | 265 | ||||||||
| 250 | 125 | 344 | 172 | 556 | 278 | ||||||||
| 256 | 128 | 354 | 177 | 604 | 302 | ||||||||
| 266 | 133 | 360 | 180 | 630 | 315 | ||||||||
| 274 | 137 | 380 | 190 | 720 | 360 | ||||||||
| 280 | 140 | 386 | 193 | 840 | 420 | ||||||||
| 284 | 142 | 390 | 195 | 1118 | 559 | ||||||||
| 286 | 143 | 392 | 196 | / | / | ||||||||
| 288 | 144 | 400 | 200 | ||||||||||
| 290 | 145 | 420 | 210 | ||||||||||
| 292 | 146 | 440 | 220 | ||||||||||
| 296 | 148 | 460 | 230 | ||||||||||
| 302 | 151 | 468 | 234 | ||||||||||
| 306 | 153 | 480 | 240 | ||||||||||
| 308 | 154 | 492 | 246 | ||||||||||
ECL11-S3M(齿距：3)
| 型号 | 皮带周长 | 齿数 | 型号 | 皮带周长 | 齿数 | 型号 | 皮带周长 | 齿数 | |||||
| 代码 | 皮带公称 宽度 |
代码 | 皮带公称 宽度 |
代码 | 皮带公称 宽度 |
||||||||
| ECL11-S3M | 60 (6mm) 100 (10mm) 150 (15mm) |
138 | 46 | ECL11-S3M | 60 (6mm) 100 (10mm) 150 (15mm) |
363 | 121 | ECL11-S3M | 60 (6mm) 100 (10mm) 150 (15mm) |
564 | 188 | ||
| 150 | 50 | 366 | 122 | 570 | 190 | ||||||||
| 162 | 54 | 375 | 125 | 573 | 191 | ||||||||
| 180 | 60 | 378 | 126 | 576 | 192 | ||||||||
| 189 | 63 | 384 | 128 | 591 | 197 | ||||||||
| 192 | 64 | 390 | 130 | 600 | 200 | ||||||||
| 195 | 65 | 396 | 132 | 609 | 203 | ||||||||
| 201 | 67 | 402 | 134 | 633 | 211 | ||||||||
| 210 | 70 | 405 | 135 | 645 | 215 | ||||||||
| 222 | 74 | 408 | 136 | 660 | 220 | ||||||||
| 234 | 78 | 411 | 137 | 681 | 227 | ||||||||
| 249 | 83 | 420 | 140 | 693 | 231 | ||||||||
| 258 | 86 | 432 | 144 | 699 | 233 | ||||||||
| 270 | 90 | 435 | 145 | 720 | 240 | ||||||||
| 276 | 92 | 441 | 147 | 741 | 247 | ||||||||
| 282 | 94 | 447 | 149 | 744 | 248 | ||||||||
| 285 | 95 | 450 | 150 | 750 | 250 | ||||||||
| 297 | 99 | 453 | 151 | 780 | 260 | ||||||||
| 300 | 100 | 456 | 152 | 822 | 274 | ||||||||
| 312 | 104 | 465 | 155 | 849 | 283 | ||||||||
| 315 | 105 | 474 | 158 | 933 | 311 | ||||||||
| 318 | 106 | 480 | 160 | 954 | 318 | ||||||||
| 324 | 108 | 486 | 162 | 1014 | 338 | ||||||||
| 327 | 109 | 501 | 167 | 1050 | 350 | ||||||||
| 330 | 110 | 507 | 169 | 1080 | 360 | ||||||||
| 336 | 112 | 510 | 170 | 1173 | 391 | ||||||||
| 339 | 113 | 513 | 171 | 1311 | 437 | ||||||||
| 345 | 115 | 519 | 173 | 1371 | 457 | ||||||||
| 354 | 118 | 522 | 174 | 1401 | 467 | ||||||||
| 360 | 120 | 537 | 179 | 1449 | 483 | ||||||||
-
