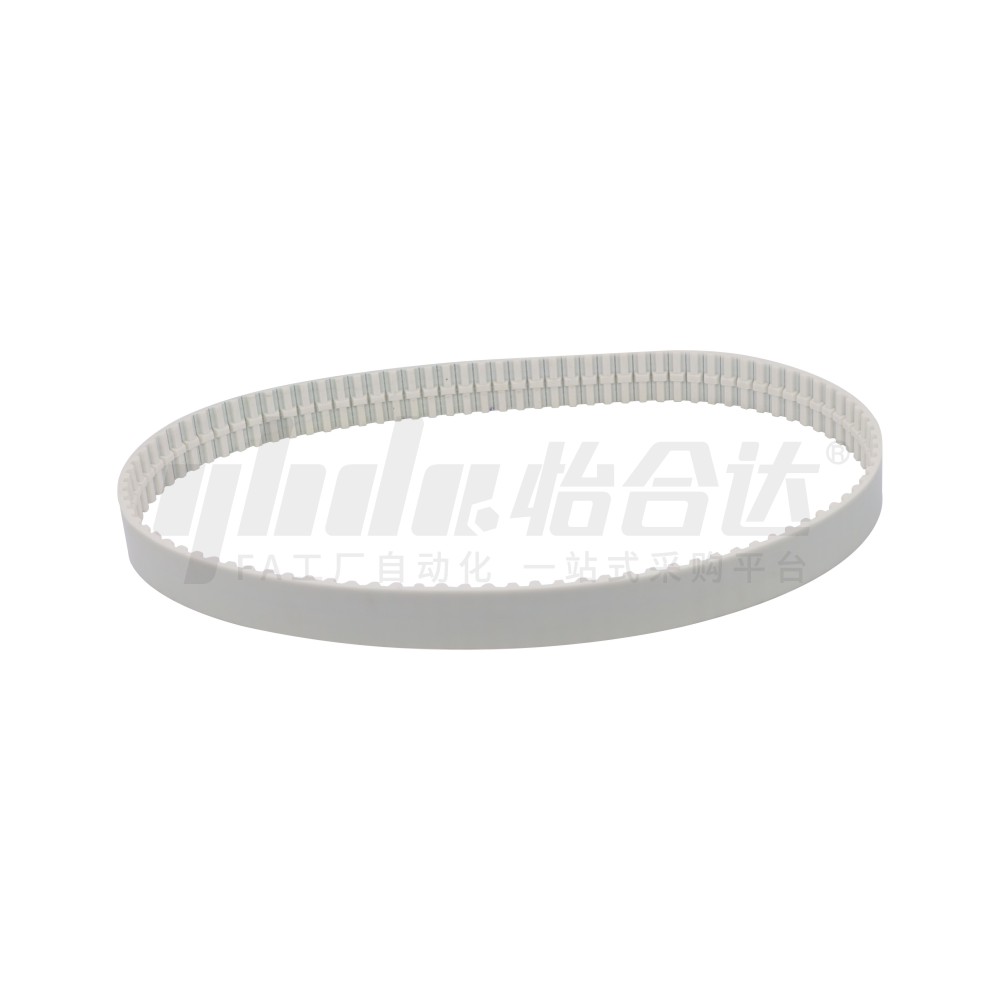

同步带 输送型·带导条
条件筛选：
性价比 精密型
种类筛选 同步带
类型 带导条
主体材质 聚氨酯
产品名称 聚氨酯同步带
产地 进口
使用工况 输送型
皮带形状 接驳型
芯线材质 钢丝
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 4 项未选择
重置
代码
产品选型
齿型
齿型1
皮带公称宽度
齿数
80~3000
/5
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 颜色 | 使用温度 | ||||
| ①主体 | ②芯线 | ③导条 | ①主体 | |||||
| ECX20 | 输送型 | 带导条 | 带导条 | 聚氨酯 | 钢丝 | 聚氨酯 | 乳白色 | 0~80℃ |
皮带宽度公差
| 皮带宽度(mm) | 公差 |
| 25~50 | ±0.5 |
| 51~100 | ±0.8 |
皮带长度公差为0~2个齿。
特点：
● 居中导条与带轮凹槽，最大限度提高了同步带的挠曲性；
● 带轮可以不设法兰；
● 适合易产生侧向负载作用的输送应用。 接驳处芯线未连接，通过热熔连接两端；如有同轴配对使用工况请咨询我司。

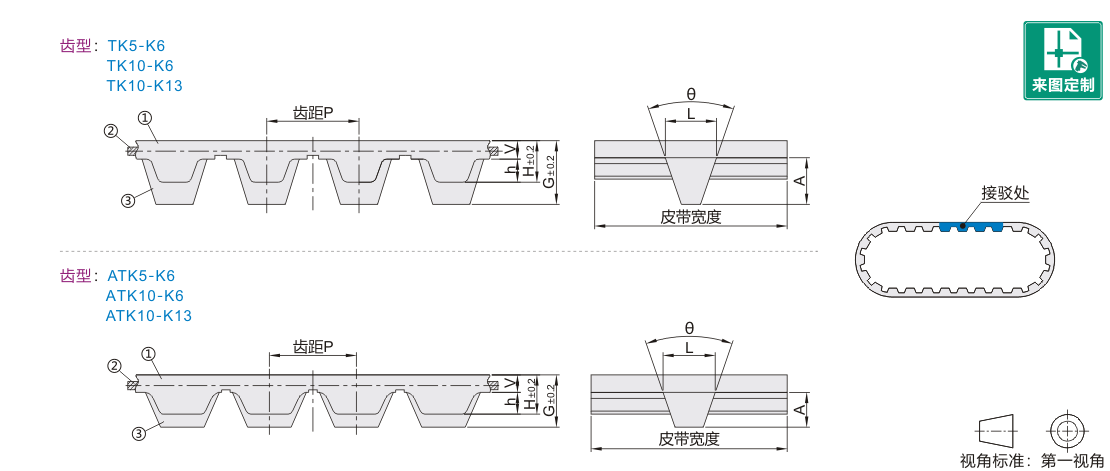

参数图
| 型号 | 皮带公称宽度 | 齿数 | 皮带宽度(mm) | 齿距P | h | H | V | θ | A | L | G | |
| 代码 | 齿型 | |||||||||||
| ECX20 | TK5-K6 | 250 | 110~3000 | 25 | 5 | 1.2 | 2.2 | 1 | 38° | 4 | 6 | 5 |
| 300 | 30 | |||||||||||
| 500 | 50 | |||||||||||
| TK10-K6 | 250 | 80~1500 | 25 | 10 | 2.5 | 4.5 | 2 | 6 | ||||
| 300 | 30 | |||||||||||
| 500 | 50 | |||||||||||
| 750 | 75 | |||||||||||
| 1000 | 100 | |||||||||||
| TK10-K13 | 250 | 25 | 6.5 | 13 | 8.5 | |||||||
| 300 | 30 | |||||||||||
| 500 | 50 | |||||||||||
| 750 | 75 | |||||||||||
| 1000 | 100 | |||||||||||
| ATK5-K6 | 250 | 110~3000 | 25 | 5 | 1.2 | 2.7 | 1.5 | 4 | 6 | 5.5 | ||
| 300 | 30 | |||||||||||
| 500 | 50 | |||||||||||
| ATK10-K6 | 250 | 80~1500 | 25 | 10 | 2.5 | 4.5 | 2 | 6 | ||||
| 300 | 30 | |||||||||||
| 500 | 50 | |||||||||||
| 750 | 75 | |||||||||||
| 1000 | 100 | |||||||||||
| ATK10-K13 | 250 | 25 | 6.5 | 13 | 8.5 | |||||||
| 300 | 30 | |||||||||||
| 500 | 50 | |||||||||||
| 750 | 75 | |||||||||||
| 1000 | 100 | |||||||||||
全长计算公式=齿数×齿距。
-
