        怡合达 同步带 进口 Y-EFD11/14 聚氨酯 凯夫拉 尼龙帆布 接驳型 白色 绿色帆布 PCS

        条件筛选：

        性价比 精密型
        主体材质 聚氨酯
        产品名称 聚氨酯同步带
        产地 进口
        皮带形状 接驳型
        芯线材质 凯夫拉芯线
        种类筛选 同步带

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            代码

            参数选型

            是否贴布

            产品选型

            皮带类型

            皮带公称宽度

            齿数

            60~2000
            /1

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 使用温度
            ①本体 ②芯线 ③帆布
            Y-EFD11 进口 标准型 聚氨酯 凯夫拉
            芯线            		 — -20~70°C
            Y-EFD14 两面贴布型 尼龙帆布



            接驳处无接缝，芯线未连接，通过热接两端。
            凯夫拉芯线同步带适用于背面张紧轮机构。
            加强芯线可保证其在转动中仍然保持良好的运动能力，传动可靠，尺寸稳定。
            两面贴布可降低与传送物或带轮之间的摩擦，降低噪音。



            皮带宽度公差

            皮带宽度(mm) 公差
            3~30 ±0.5
            31~50 ±0.8



            皮带长度公差为：0~2个齿。
            同轴配对使用工况，需说明清楚
                例：同轴2条同步带使用
                需备注：Y-EFD11-S5M-100-450(2条配对)共10套。
                配对条数与宽度有关，部分规格无法配对生产。
            同步带分切部分存在芯线槽，属正常工艺，
                如有特殊需求请备注：Y-EFD11-S5M-100-400(原始边)。
                因涉及专属定制，交期相对应延长。







            参数图



            选型表

            型号
            		 齿数
            		 颜色
            		 皮带宽度
            (mm)
            		 容许张力
            (N)
            代码 皮带类型 皮带公称宽度
            标准型
            Y-EFD11
            两面贴布型
            Y-EFD14
            		 L 050 80~1500 乳白色 12.7 90
            075 19.1 140
            100 25.4 185
            150 38.1 275
            H 075 60~1000 19.1 165
            100 25.4 215
            150 38.1 325
            200 50.8 430
            S5M 100 150~2000 10 60
            150 15 90
            250 25 150
            S8M 150 90~1500 15 115
            250 25 195
            300 30 235
            400 40 315
            T5 100 150~2000 10 57
            150 15 86
            200 20 115
            250 25 144
            T10 150 80~1500 15 179
            200 20 239
            250 25 299
            300 30 359
            400 40 480
            500 50 600



            全长计算公式=齿数×齿距。

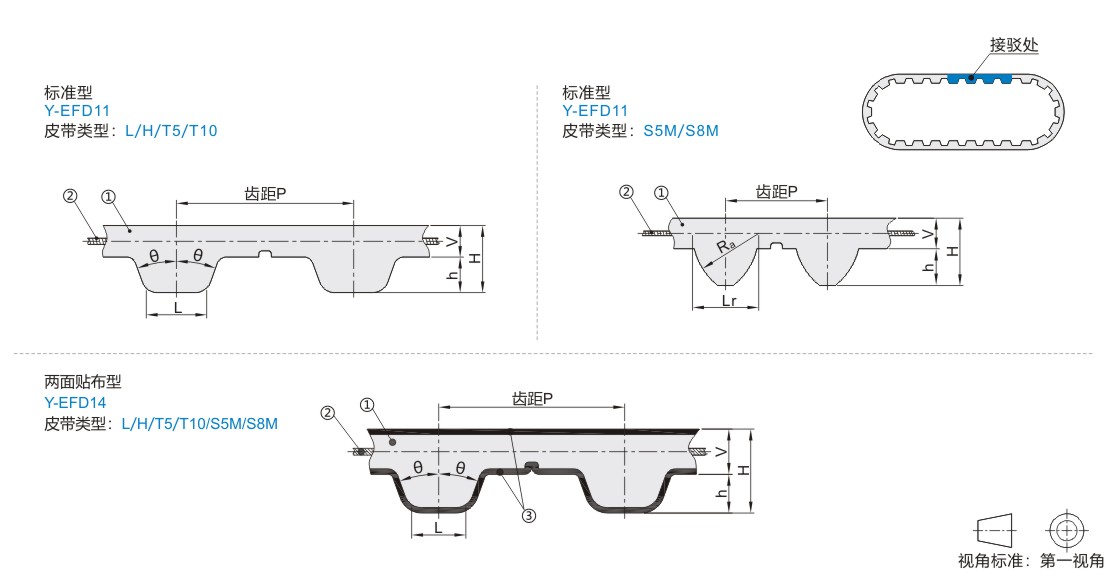

            代码 齿形 齿距 2θ L(Lr) h H V Ra
            Y-EFD11
            Y-EFD14            		 L 9.525 40° 3.2 1.9 3.6 1.7 —
            H 12.7 4.4 2.3 4.3 2
            T5 5 1.8 1.2 2.2 1
            T10 10 3.5 2.5 4.5 2
            S5M 5 — 3.25 1.85 3.35 1.5 3.25
            S8M 8 5.2 3.05 5.3 2.25 5.2
