        怡合达 同步带 进口 Y-EFD01/02/03/04 聚氨酯 钢丝 尼龙帆布 接驳型 白色 绿色帆布 PCS

        条件筛选：

        性价比 精密型
        主体材质 聚氨酯
        产品名称 聚氨酯同步带
        产地 进口
        皮带形状 接驳型
        芯线材质 钢丝
        种类筛选 同步带

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 6 项未选择

            代码

            参数选型

            是否贴布

            产品选型

            皮带类型

            皮带公称宽度

            齿数

            60~2000
            /1

            颜色

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 使用温度
            ①本体 ②芯线 ③帆布
            Y-EFD01 进口 标准型 聚氨酯 钢丝 — 0~80°C
            Y-EFD02 齿面贴布型 尼龙帆布
            Y-EFD03 背面贴布型
            Y-EFD04 两面贴布型



            接驳处无接缝，芯线未连接，通过热接两端。
            钢丝芯线皮带不可从背面张紧，否则芯线会断裂。
            聚氨酯开口带由热塑性聚氨酯材质制成，具有较高抗磨损能力。
            加强芯线可保证其在转动中仍然保持良好的运动能力，传动可靠，
                尺寸稳定。
            齿面贴布可降低带轮与导轨之间的摩擦，降低噪音，背面贴布可
                降低与传送物或带轮之间的摩擦，降低噪音。



            皮带宽度公差

            皮带宽度(mm) 公差
            3~30 ±0.5
            31~50 ±0.8



              皮带长度公差为：0~2个齿。

            同轴配对使用工况，需说明清楚
            例：同轴2条同步带使用
            需备注：Y-EFD01-S5M-100-450(2条配对)共10套。
            配对条数与宽度有关，部分规格无法配对生产。

            同步带切分部分存在芯线槽，属正常工艺，
            如有特殊需求请备注：Y-EFD01-S5M-100-400(原始边)。
            因涉及专属定制，交期相对应延长。







            参数图



            选型表

            型号 齿数
            		 颜色
            		 皮带
            宽度
            (mm)
            		 容许
            张力
            (N)
            代码 皮带
            类型            		 皮带
            公称宽度            		 Y-EFD01 Y-EFD02/03/04
            标准型
            Y-EFD01
            齿面贴布型
            Y-EFD02
            背面贴布型
            Y-EFD03
            两面贴布型
            Y-EFD04
            		 XL 037 120~1500 无指定
            (乳白色)

            B(黑色)            		 无指定
            (乳白色)            		 9.5 135
            050 12.7 175
            L 050 80~1500 12.7 318
            075 19.1 478
            100 25.4 638
            150 38.1 948
            H 075 60~1000 19.1 478
            100 25.4 638
            150 38.1 958
            200 50.8 1278
            S5M 100 150~2000 10 155
            150 15 210
            250 25 360
            S8M 150 90~1250 15 210
            250 25 420
            300 30 500
            400 40 625
            T5 100 150~2000 10 148
            150 15 198
            200 20 268
            250 25 348
            T10 150 80~1500 15 318
            200 20 438
            250 25 638
            300 30 820
            400 40 958
            500 50 1278



            全长计算公式=齿数×齿距。

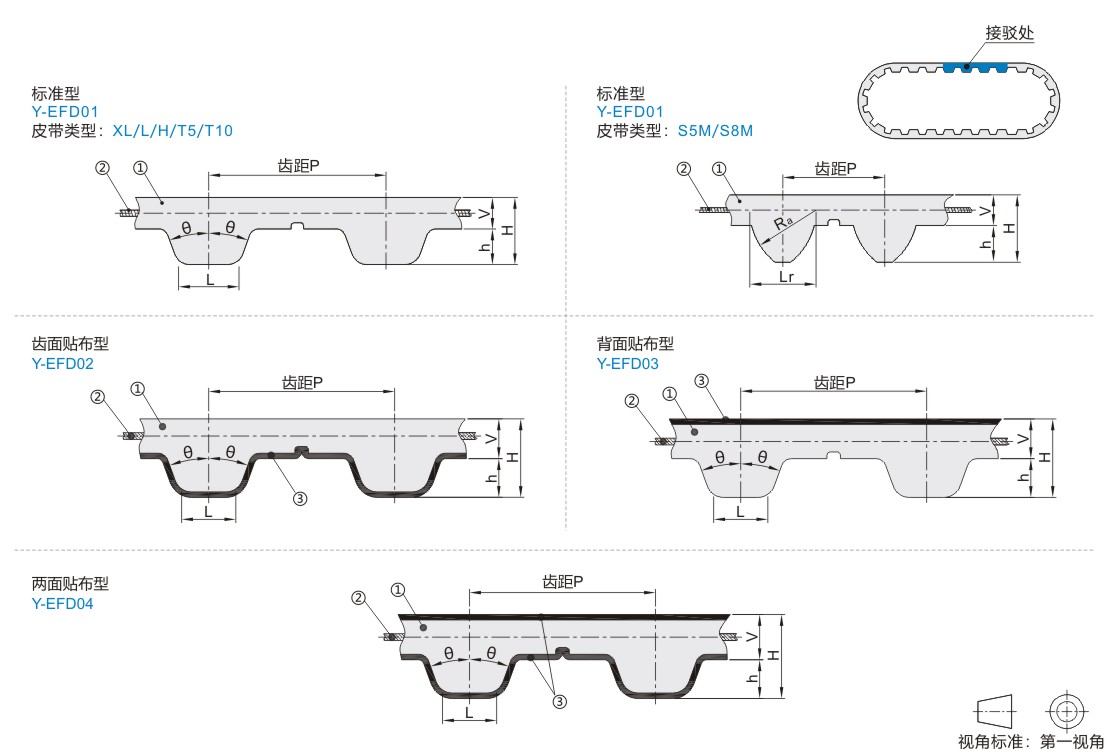

            代码 齿形 齿距 2θ L(Lr) h H V Ra
            Y-EFD01
            Y-EFD02
            Y-EFD03
            Y-EFD04            		 XL 5.08 50° 1.35 1.27 2.3 1.03 —
            L 9.525 40° 3.2 1.9 3.6 1.7
            H 12.7 40° 4.4 2.3 4.3 2
            T5 5 40° 1.8 1.2 2.2 1
            T10 10 40° 3.5 2.5 4.5 2
            S5M 5 — 3.25 1.85 3.35 1.5 3.25
            S8M 8 5.2 3.05 5.3 2.25 5.2
