        怡合达 同步带 国产 ECU02 聚氨酯 钢丝 接驳型 加背衬 PCS

        品牌名称：

        怡合达

        条件筛选：

        性价比 精密型
        主体材质 聚氨酯
        产品名称 聚氨酯同步带
        产地 国产
        是否贴布 加背衬
        皮带形状 接驳型
        芯线材质 钢丝
        种类筛选 同步带

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        型号：

        型号筛选

        未生成型号，还有 4 项未选择

        重置

        代码

        产品选型

        皮带类型

        皮带公称宽度

        齿数

        80~2000
        /1

        背衬代号

        技术图档

        3D预览

        材质图

        参数图

        材质图
        代码
        		 类型
        		 材质
        		 颜色 使用温度
        ①主体 ②芯线 ③背衬 ①主体
        ECU02 精密型 聚氨酯背衬
        同步带        		 聚氨酯 钢丝 见参数表 乳白色 -10~80℃



        聚氨酯同步带随时间变化可能有颜色差异，对强度及使用性能无影响；

        接驳处无接缝，芯线未连接，通过热接两端；

        聚氨酯背衬同步带不建议从背面张紧，容易导致背衬磨损与接驳处芯线断裂；

        与皮带匹配的带轮越小，背衬必须越薄，最小带轮直径已计算见背衬参数表；如需带轮直径更小，请联系我司产品中心；

        选择正确的背衬可输送更高温度的物品，但同步带齿结构不得长时间裸露在80℃以上环境中，表面接触温度请参考背衬参数表；

        背衬参数表中的摩擦系数是指与钢的近似静态摩擦系数，仅供参考；

        建议使用两轮结构，如需多轮结构以及同轴配对使用工况，请咨询我司产品中心。



        皮带宽度公差

        皮带宽度(mm) 公差
        3~30 ±0.5
        31~50 ±0.8



        接驳型皮带长度公差为：0~1个齿。



        参数图



        选型表

        型号 皮带
        公称宽度
        		 齿数
        		 背衬代号
        		 皮带宽度
        代码 皮带类型
        ECU02 S5M 100 150~2000 A(PU 70HA)
        B        (PU 85HA)
        C        (氟橡胶(耐高温))
        D        (橡胶APL(2mm))
        E        (橡胶APL(3mm))
        F        (草爬纹PVC)
        G        (橡胶NBR)        		 10
        150 15
        250 25
        S8M 150 90~1250 15
        250 25
        300 30
        400 40
        T5 100 150~2000 10
        150 15
        200 20
        250 25
        T10 150 80~1500 15
        200 20
        250 25
        300 30
        400 40
        500 50
        AT5 100 150~2000 10
        150 15
        200 20
        250 25
        AT10 150 80~1500 15
        200 20
        250 25
        300 30
        400 40
        500 50



        代码 齿型 齿距P h H V B
        ECU02 S5M 5 1.85 3.35 1.5 参考
        背衬厚度
        S8M 8 3.05 5.3 2.25
        T5 5 1.2 2.2 1
        T10 10 2.5 4.5 2
        AT5 5 1.2 2.7 1.5
        AT10 10 2.5 4.5 2



        全长计算公式=齿数×齿距。



        背衬参数表

        背衬代号 材质 厚度B 颜色 硬度 最高接触温度 与钢之间的静态摩擦系数 最小带轮直径
        A PU 3 透明 70HA +70℃ 0.70 75mm
        B 85HA 90mm
        C 氟橡胶(耐高温) 黑色 75HA +275℃
        D 橡胶APL 2 浅红色 60HA +60℃ 50mm
        E 3 75mm
        F PVC(草爬纹) 4.5 墨绿色 70HA +90℃ 0.90 54mm
        G 橡胶NBR 3 黑色 60HA +110℃ 0.70

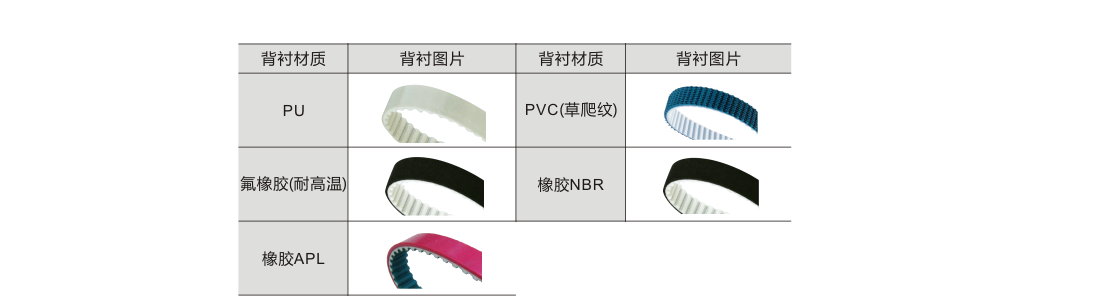

        背衬图片表
