怡合达 同步带 国产 ECX35 聚氨酯 钢丝 接驳型 输送型同步带 白色 PCS
品牌名称：
怡合达
条件筛选：
性价比 精密型
主体材质 聚氨酯
产品名称 聚氨酯同步带
产地 进口
使用工况 输送型
同步带安装形式 菱形螺母型
皮带型号（齿距） ATN10(10)
皮带形状 接驳型
芯线材质 钢丝
种类筛选 同步带
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
可选加工（可选）
未生成型号，还有 4 项未选择
重置
代码
产品选型
皮带类型
皮带公称宽度
皮带周长(mm)
800~15000
/10

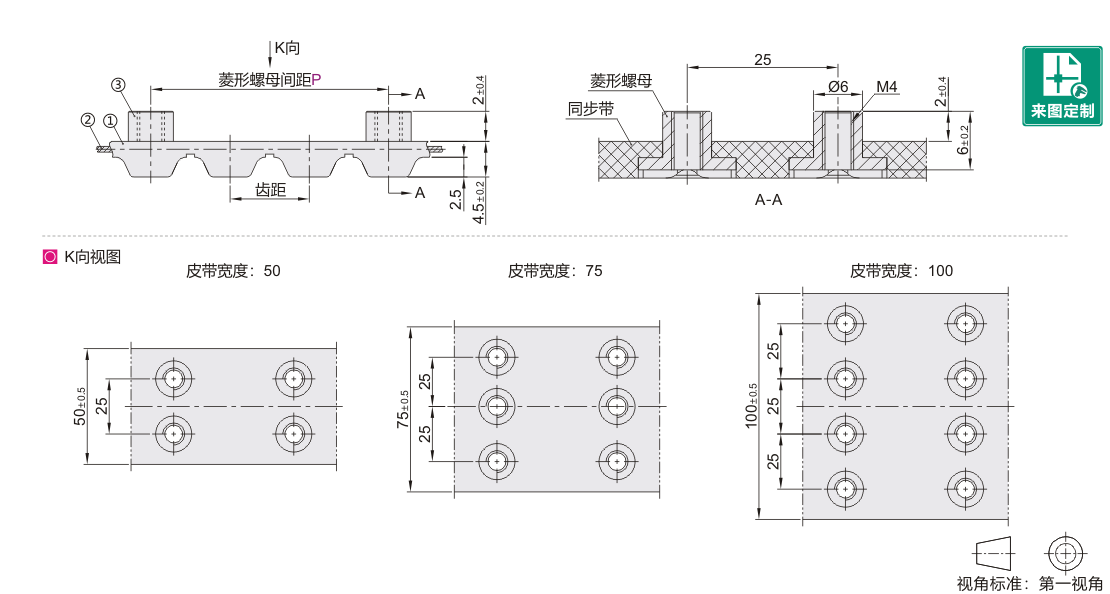

菱形螺母间距P(mm)
10~15000
/10
技术图档
3D预览
可选加工
材质图
参数图
材质图
| 代码 |
类型 |
齿距 |
材质 |
颜色 | 使用温度 |
||
| ①主体 | ②芯线 | ③菱形螺母 | ①主体 | ||||
| ECX35 | 接驳型 菱形螺母同步带 |
10.0 | 聚氨酯 | 钢丝 | 不锈钢 | 乳白色 | -10~80℃ |
接驳处芯线未连接，通过热熔连接两端。
齿形和AT10相同，使用AT10标准同步轮。
菱形螺母为配件发货。
请注意螺栓不要锁的过紧(标准紧固扭矩0.3~0.5N·m)
如螺栓发生松动，可使用螺丝胶后紧固。
安装后螺栓不可凸出齿面。
皮带宽度公差
| 皮带宽度(mm) | 公差 |
| 50 | ±0.5 |
| 75 | ±0.8 |
| 100 | ±1.0 |
皮带长度公差为：0~1个齿。
-
