        怡合达 同步带 进口 ECX71/72 聚氨酯 钢丝 尼龙帆布 接驳型 黑色 黑色帆布 PCS

        品牌名称：

        怡合达

        条件筛选：

        性价比 精密型
        类型 人字齿
        主体材质 聚氨酯
        产品名称 聚氨酯同步带
        产地 进口
        是否贴布 齿面贴布型
        芯线材质 钢丝
        种类筛选 同步带

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        型号：

        型号筛选

        未生成型号，还有 5 项未选择

        代码

        参数选型

        皮带形状

        产品选型

        皮带类型

        皮带公称宽度

        齿数

        50~10000
        /1

        技术图档

        3D预览

        材质图

        参数图

        材质图
        代码
        		 类型
        		 材质
        		 颜色 使用温度
        ①本体 ②芯线 ③帆布 ①本体
        ECX71 进口 接驳型 聚氨酯 钢丝 尼龙帆布 黑色 0℃~80℃
        ECX72 断开型



        特点

          产品由钢丝芯线聚氨酯材质制成，具有高张力、高负载、高扭矩特性；

          ECX71接驳型同步带，接驳处芯线未连接聚氨酯通过热熔连接，接驳处强度相对非接驳处强度减少50%，主要适用于输送或轻载传动；

          ECX72断开型同步带，通过金属齿板连接两端以及特殊的人字齿形，能够承受较大的轴向力和径向力，可适用于各高负载场合；

          产品采用人字齿形可实现更紧凑的传动，能大幅度降低传动噪音，适用于对噪音环境要求高的场合；

          产品齿形传动平稳且精准，配合精度高，具有自跟踪特性，无需使用带轮法兰进行约束定位；

          产品需要结合相同齿形的人字齿同步轮配套使用，如果齿形不适配会存在震动、噪音等异常；

          产品在线性定位(模组)、提升机构、工件输送等应用中具有良好的工作可靠性。



        皮带宽度公差

        皮带宽度(mm) 公差
        3~30 ±0.5
        31~50 ±0.8
        51~100 ±1
        101~105 ±1.2



        皮带长度公差约为：0~2个齿。

        皮带长度=齿距P×齿数

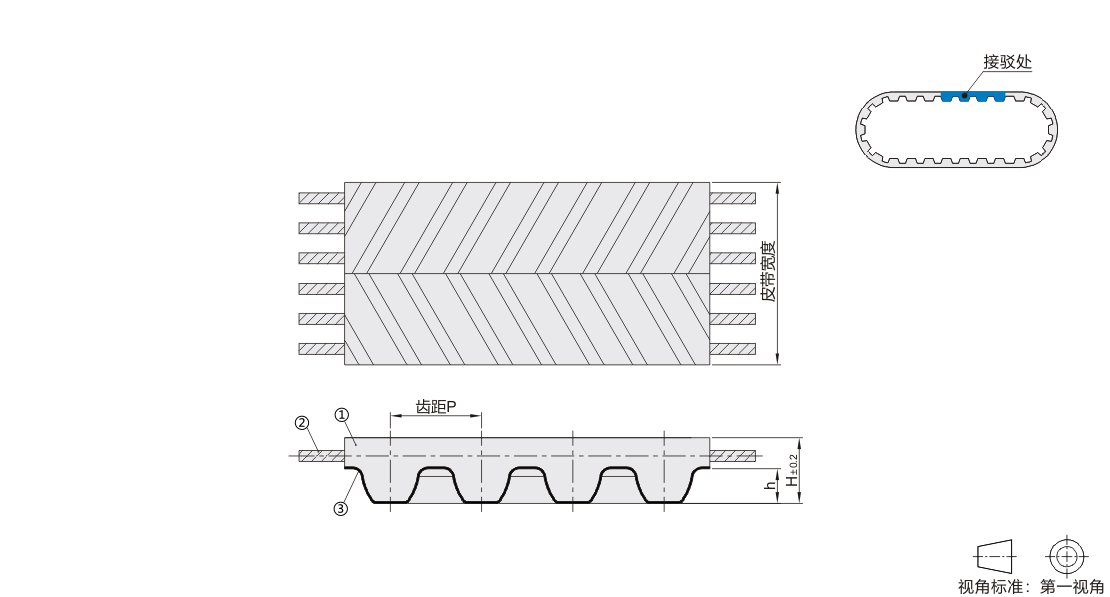

        参数图



        选型表

        型号
        		 齿数
        		 皮带宽度(mm)
        		 齿距P
        		 H
        		 h
        代码 皮带类型 皮带公称宽度
        接驳型
        ECX71        		 E5M 125 150~2000 12.5 5 3.6 1.9
        250 25
        E8M 160 90~1250 16 8 5.33 3.05
        250 25
        320 32
        500 50
        E10M 250 80~1500 25 10 6.1 3.9
        320 32
        500 50
        E14M 350 70~1500 35 14 8.64 5.3
        525 52.5
        700 70
        1050 105
        断开型
        ECX72        		 E5M 125 50~10000 12.5 5 3.6 1.9
            250 25
        E8M 160 16 8 5.33 3.05
        250 25
        320 32
        500 50
        E10M 250 25 10 6.1 3.9
        320 32
        500 50
        E14M 350 35
        525 52.5 14 8.64 5.3
        700 70
        1050 105
