怡合达同步带进口 ECW02 聚氨酯钢丝尼龙帆布断开型白色绿色帆布 PCS

代码	类型		材质			颜色	使用温度
代码	类型		①主体	②芯线	③帆布	主体	使用温度
ECW02	进口	齿面贴布	聚氨酯	钢丝	尼龙帆布	乳白色	-30℃~80℃

皮带宽度(mm)			公差
3~30			±0.5
31~50			±0.8
51~100			±1
101~150			±1 .2

型号			齿数	皮带宽度(mm)	容许张力(N)	单位带重 ( kg/10mm×1m)	适用连接金属件
代码	皮带类型	皮带公称宽度	齿数	皮带宽度(mm)	容许张力(N)	单位带重 ( kg/10mm×1m)	适用连接金属件
ECW02	S5M	100	40~ 18000	10	288	0.035	ECY01-S5M-100
		150		15	469		ECY01-S5M-150
		200		20	575		ECY01-S5M-200
		250		25	828		ECY01-S5M-250
		300		30	994		ECY01-S5M-300
		400		40	1150		ECY01-S5M-400
		500		50	1725		ECY01-S5M-500
	S8M	100	40~ 12000	10	459	0.058	ECY01-S8M-100
		150		15	691		ECY01-S8M-150
		200		20	997		ECY01-S8M-200
		250		25	1246		ECY01-S8M-250
		300		30	1456		ECY01-S8M-300
		400		40	1942		ECY01-S8M-400
		500		50	2681		ECY01-S8M-500
		1000		100	5438		ECY01-S8M-1000
	S14M	400	40~6000	40	3750	0.11	ECY01-S14M-400
		550		55	5100		ECY01-S14M-550
		850		85	7950		ECY01-S14M-850
		1150		115	10800		ECY01-S14M-1150
	T5	100	40~ 18000	10	100	0.022	ECY01-T5-100
		150		15	150		ECY01-T5-150
		200		20	200		ECY01-T5-200
		250		25	281		ECY01-T5-250
	T10	150	40~9000	15	431	0.048	ECY01-T10-150
		200		20	575		ECY01-T10-200
		250		25	828		ECY01-T10-250
		300		30	1011		ECY01-T10-300
		400		40	1380		ECY01-T10-400
		500		50	1725		ECY01-T10-500
		1000		100	3522		ECY01-T10-1000
	H3M	60	40~30000	6	60	0.02	ECY01-H3M-60
		100		10	100		ECY01-H3M-100
		150		15	159		ECY01-H3M-150
		250		25	281		ECY01-H3M-250
ECW02	H5M	100	40~ 18000	10	288	0.05	ECY01-H5M-100
		150		15	469		ECY01-H5M-150
		200		20	575		ECY01-H5M-200
		250		25	828		ECY01-H5M-250
		300		30	863		ECY01-H5M-300
		400		40	1150		ECY01-H5M-400
		500		50	1725		ECY01-H5M-500
	H8M	100	40~ 12000	10	459	0.07	ECY01-H8M-100
		150		15	691		ECY01-H8M-150
		200		20	997		ECY01-H8M-200
		300		30	1456		ECY01-H8M-300
		400		40	1994		ECY01-H8M-400
		500		50	2681		ECY01-H8M-500
		850		85	4594		ECY01-H8M-850
		1000		100	5438		ECY01-H8M-1000
	H14M	250	40~6000	25	1650	0.112	ECY01-H14M-250
		300		30	1980		ECY01-H14M-300
		400		40	2850		ECY01-H14M-400
		500		50	3300		ECY01-H14M-500
		550		55	3900		ECY01-H14M-550
		600		60	4275		ECY01-H14M-600
		850		85	6150		ECY01-H14M-850
		1150		115	8400		ECY01-H14M-1150

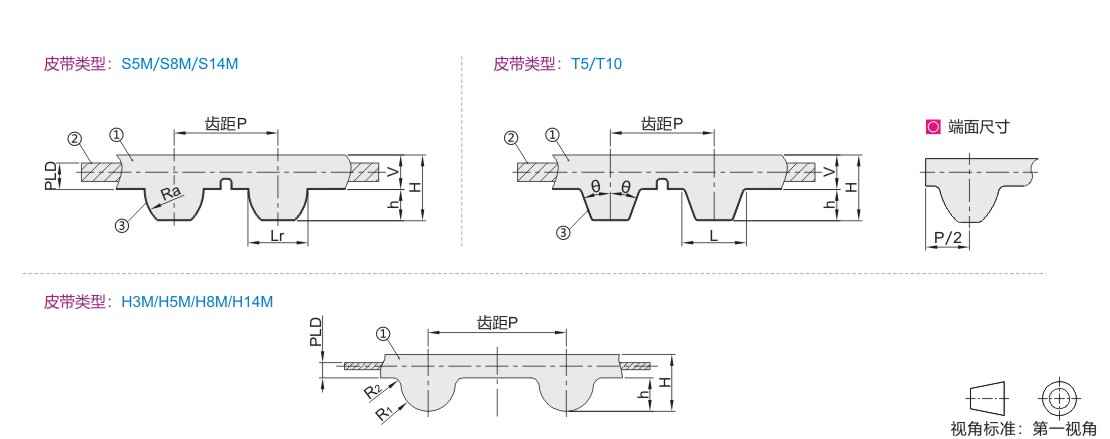

齿型	齿距P	2θ	L( Lr)	h	H		V	Ra	PLD	R1	R2
S5M	5	—	3.25	1.85	3.35	±0.4	1.5	3.3	0.48	—	—
S8M	8		5.2	3.05	5.3		2.25	5.2	0.686
S14M	14		9.1	5.3	10.2		4.9	9.1	1.39
T5	5	40°	1.8	1.2	2.2		1	—	—
T10	10		3.5	2.5	4.5		2
H3M	3	—	—	1.22	2.41		—	—	0.38	0.86	0.3
H5M	5			2.08	3.81				0.57	1.5	0.41
H8M	8			3.4	6				0.69	2.59	0.76
H14M	14			6	10				1.4	4.55	1.35
