        怡合达 同步带 国产 ECW41/42/43/44 聚氨酯 钢丝 凯夫拉 闭环型 白色 绿色帆布 PCS

        品牌名称：

        怡合达

        条件筛选：

        主体材质 聚氨酯
        产品名称 聚氨酯无缝同步带
        产地 国产
        是否贴布 两面贴布
        皮带形状 无缝带
        种类筛选 同步带

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            代码

            参数选型

            芯线材质

            产品选型

            皮带类型

            皮带公称宽度

            齿数

            85~6000
            /1

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 皮带形状
            		 材质
            		 颜色 使用温度
            ①主体 ②芯线 ③帆布 主体
            ECW41 国产 标准型 无缝带 聚氨酯 钢丝 — 乳白色 -10℃~80℃
            ECW43 凯夫拉
            ECW42 两面贴布型 钢丝 尼龙帆布
            ECW44 凯夫拉



            特点
            ● 产品为聚氨酯一体成型，内部芯线螺旋闭环，抗拉性能强；
            ● 双面贴布可降低皮带与其它零件之间的摩擦，降低噪音。
            皮带的周长为芯线长度，周长=齿数×齿距。
            聚氨酯同步带随时间变化可能有颜色差异，对强度及使用性能无影响。
            无缝带侧面存在芯线槽，不影响使用。
            无缝带产品订购有起订量，起订量为1模(宽度150mm)。



            皮带宽度公差

            皮带宽度(mm) 公差
            3~30 ±0.5
             31~50 ±0.8



            参数图



             选型表

            型号 皮带
            公称宽度            		 齿数 皮带宽度
            ( mm)
            代码 皮带类型
            标准型
            ECW41            		 S2M 60 875~6000 6
            100 10
            150 15

            标准型
            ECW41
            ECW43


            两面贴布型
            ECW42
            ECW44

            		 S3M 100 284~4000 10
            150 15
            S5M 100 170~2400 10
            150 15
            250 25
            S8M 150 107~1500 15
            200 20
            250 25
            300 30
            400 40
            500 50

            标准型
            ECW41
            ECW43


            两面贴布型
            ECW42
            ECW44

            		 T5 100 170~2400 10
            150 15
            200 20
            250 25
            T10 150 85~1200 15
            200 20
            250 25
            300 30
            400 40
            500 50



            长度必须是对应齿距的整倍数。

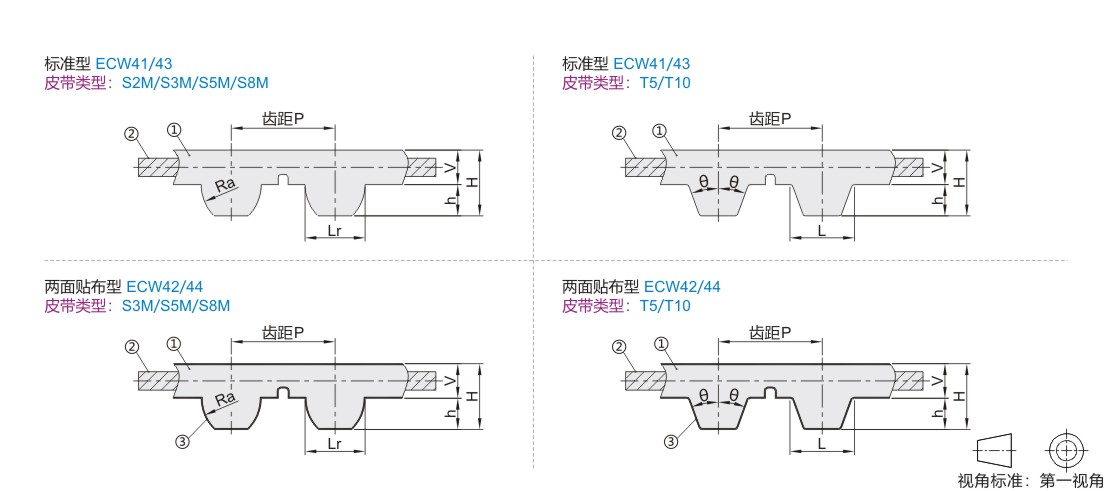

             技术参数

            齿型 齿距P 2θ L(Lr) h H V Ra
            S2M 2  — 1.3  0.76  1.36  ±0.2 0.6  1.3
            S3M 3  1.95  1.14  2.4  1.26  1.95
            S5M 5  3.25  1.91  3.6  1.69  3.25
            S8M 8  5.2  3.05  5.3  2.25  5.2
            T5 5  40° 1.8  1.2  2.3  1.1  —
            T10 10  3.5  2.5  4.7  2.2
