怡合达 同步带 国产 ECW51/52 聚氨酯 钢丝 尼龙帆布 闭环型 白色 绿色帆布 PCS
品牌名称：
怡合达
条件筛选：
主体材质 高强度聚氨酯
产品名称 聚氨酯无缝同步带
产地 国产
是否贴布 两面贴布
皮带形状 无缝带
芯线材质 钢丝
种类筛选 同步带
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 4 项未选择
代码
产品选型
皮带类型
皮带公称宽度
齿数
85~4000
/1
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
皮带形状 |
材质 |
颜色 | 使用温度 |
|||
| ①主体 | ②芯线 | ③帆布 | 主体 | |||||
| ECW51 | 国产 | 标准型 | 无缝带 | 高强度 聚氨酯 |
钢丝 | — | 乳白色 | -10℃~120℃ |
| ECW52 | 两面贴布型 | 尼龙帆布 | ||||||
皮带宽度公差
| 皮带宽度(mm) | 公差 | ||||||
| 3~30 | ±0.5 | ||||||
| 31~50 | ±0.8 | ||||||
特点
● 产品为一体成型或挤压成型，芯线闭环，较接驳带抗拉性能强；
● 产品芯线为高柔芯线，聚氨酯材质采用高强度聚氨酯，相较于普通
聚氨酯无缝带，承载能力和耐磨性更强；
● 双面贴布可降低皮带与其它零件之间的摩擦，降低噪音。
聚氨酯同步带随时间变化可能有颜色差异，对强度及使用性能无影响。 皮带的周长为芯线长度，周长=齿数×齿距。 无缝带侧面存在芯线槽，不影响使用。 无缝带产品订购有起订量，起订量为1模(宽度150mm)。
参数图
选型表
| 型号 | 皮带 公称宽度 |
齿数 | 皮带宽度 (mm) |
|
| 代码 | 皮带类型 | |||
| 标准型 ECW51 两面贴布型 ECW52 |
S3M | 100 | 284~4000 | 10 |
| 150 | 15 | |||
| S5M | 100 | 170~2400 | 10 | |
| 150 | 15 | |||
| 250 | 25 | |||
| S8M | 150 | 107~1500 | 15 | |
| 200 | 20 | |||
| 250 | 25 | |||
| 300 | 30 | |||
| 400 | 40 | |||
| 500 | 50 | |||
| 标准型 ECW51 两面贴布型 ECW52 |
T5 | 100 | 170~2400 | 10 |
| 150 | 15 | |||
| 200 | 20 | |||
| 250 | 25 | |||
| T10 | 150 | 85~1200 | 15 | |
| 200 | 20 | |||
| 250 | 25 | |||
| 300 | 30 | |||
| 400 | 40 | |||
| 500 | 50 | |||
长度必须是对应齿距的整倍数。

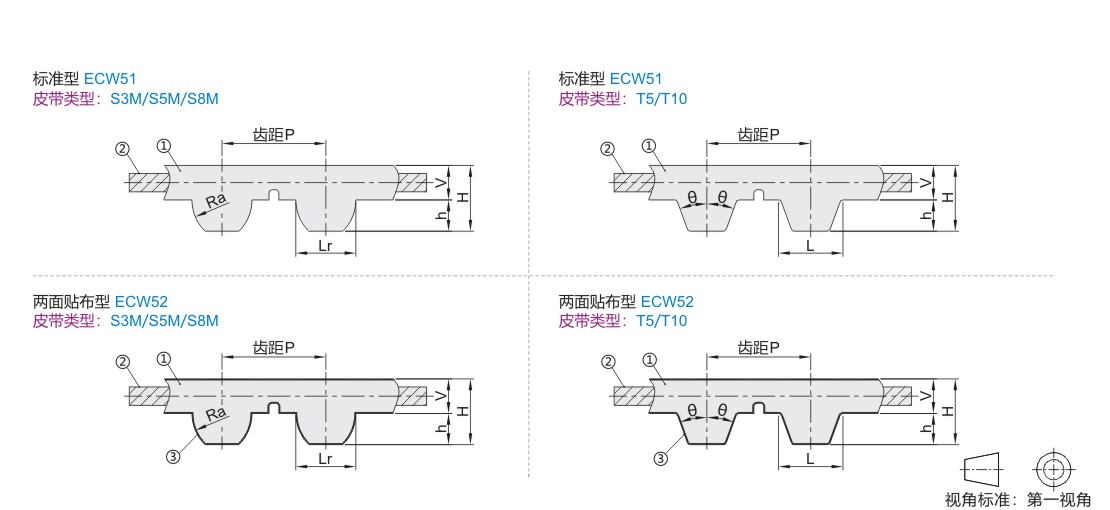

技术参数
| 齿型 | 齿距P | 2θ | L(Lr) | h | H | V | Ra | ||||||||||||||||||||||||
| S3M | 3 | — | 1.95 | 1.14 | 2.4 | ±0.2 | 1.26 | 1.95 | |||||||||||||||||||||||
| S5M | 5 | 3.25 | 1.91 | 3.6 | 1.69 | 3.25 | |||||||||||||||||||||||||
| S8M | 8 | 5.2 | 3.05 | 5.3 | 2.25 | 5.2 | |||||||||||||||||||||||||
| T5 | 5 | 40° | 1.8 | 1.2 | 2.3 | 1.1 | — | ||||||||||||||||||||||||
| T10 | 10 | 3.5 | 2.5 | 4.7 | 2.2 | ||||||||||||||||||||||||||
-
