图片仅供参考，请以已选的规格为准
怡合达 同步带 国产 ECX36 聚氨酯 钢丝 接驳型 金属假齿挡块 白色 PCS
条件筛选：
主体材质 聚氨酯
产品名称 聚氨酯同步带
使用工况 输送型
芯线材质 钢丝
种类筛选 同步带
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
皮带型号（齿距）
产品选型
皮带公称宽度
皮带周长(mm)
800~15000
/10
连接块间距P(mm)
50~15000
/10
技术图档
3D预览
产品简介
产品问答
材质图

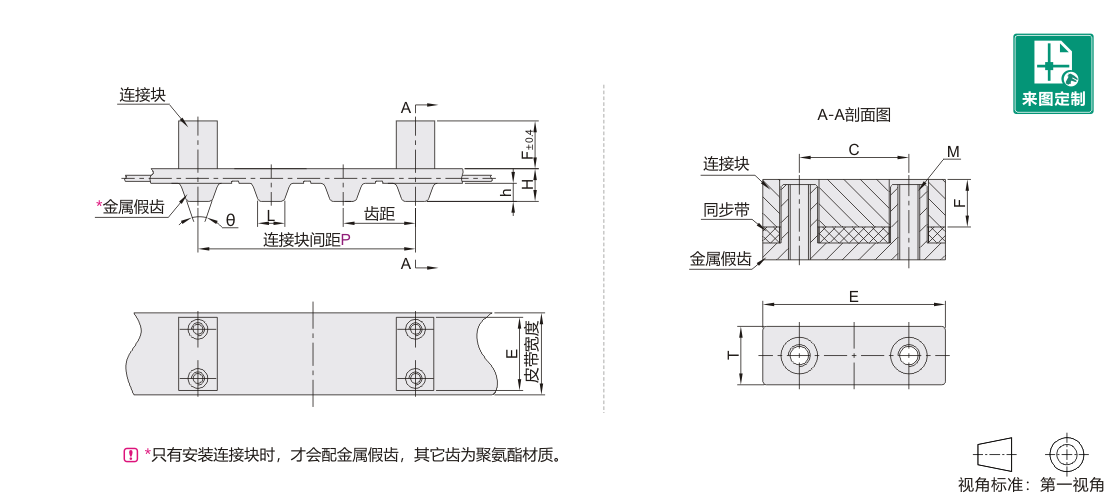

参数图
材质图
| 代码 |
类型 |
齿距 |
材质 |
颜色 | ||
| 主体 | 芯线 | 连接块 | 主体 | |||
| ECX36-T10 | 输送型 金属假齿同步带 |
10 | 聚氨酯 | 钢丝 | SUS304 | 乳白色 |
| ECX36-AT10 | ||||||
| 同步带类型 | θ | H | h | L | 单位带重(kg/10mm×1m) |
| T10 | 40° | 4.5 | 2.5 | 3.5 | 0.048 |
| AT10 | 50° | 5 | 0.059 |
皮带宽度公差
| 皮带宽度(mm) | 公差 |
| 5~50 | ±0.5 |
聚氨酯颜色为乳白色，聚氨酯皮带随着时间变化有可能会变色，对强度没有影响，不影响使用；
附件安装在皮带齿正上方的背面，全长为齿数×齿距；
同轴配对使用工况，需说明清楚：
例：同轴2条同步带使用需备注：ECX36-T10-400-1000-P200（2条配对），配对条数与宽度有关，
如需皮带宽度大于100mm，请联系我司产品部门；
如需要改变金属挡件外形，请联系我司产品部门；
请注意螺栓不要锁付过紧，标准紧固扭矩为0.4~0.6N·M；
过渡锁紧可能会发生皮带变形；
如果螺栓发生松动，必要时可以使用螺栓固定剂等；
请调整不要让螺柱（螺牙前端）突出皮带齿面底部，避免与同步轮安装使用时发生装配干涉。
-
