        怡合达 同步带 国产 ECX19 聚氨酯 钢丝 尼龙帆布 接驳型 带导槽 绿色帆布 PCS

        条件筛选：

        主体材质 聚氨酯
        产品名称 聚氨酯同步带
        使用工况 输送型
        是否贴布 尼龙帆布型
        芯线材质 钢丝
        种类筛选 同步带

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        型号：

        型号筛选

        未生成型号，还有 4 项未选择

        代码

        参数选型

        皮带型号（齿距）

        产品选型

        皮带公称宽度

        皮带周长(mm)

        550~15000
        /5

        技术图档

        3D预览

        产品简介

        产品问答

        材质图

        参数图

        材质图
        代码
        		 类型
        		 齿距
        		 材质
        		 使用温度
        ①主体 ②芯线 ③帆布
        ECX19-S5M 输送型 带导槽 5.0 聚氨酯 钢丝 尼龙帆布 0~80℃
        ECX19-S8M 8.0



        皮带宽度公差

        皮带宽度(mm) 公差
        3~30 ±0.5
        31~50 ±0.8



        皮带长度公差为：0~2个齿。

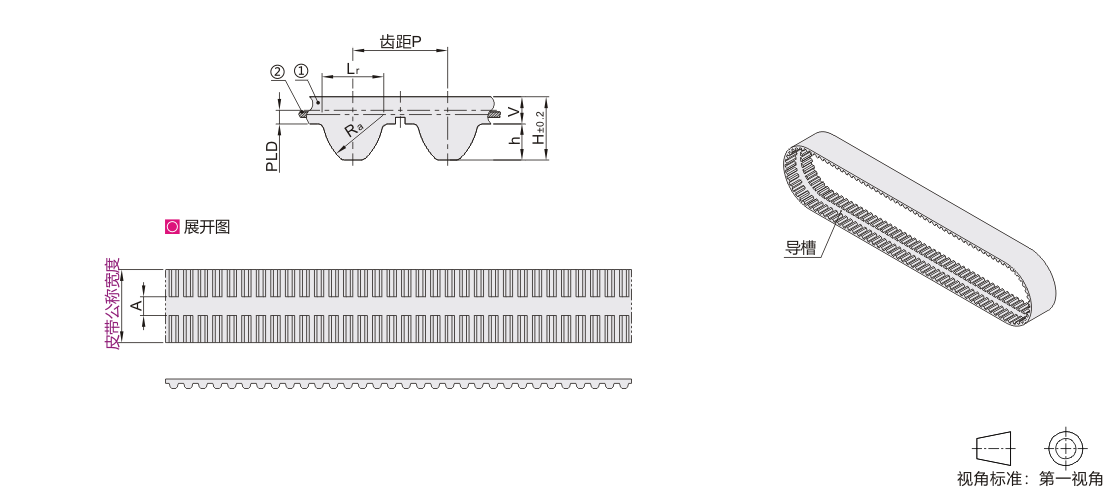

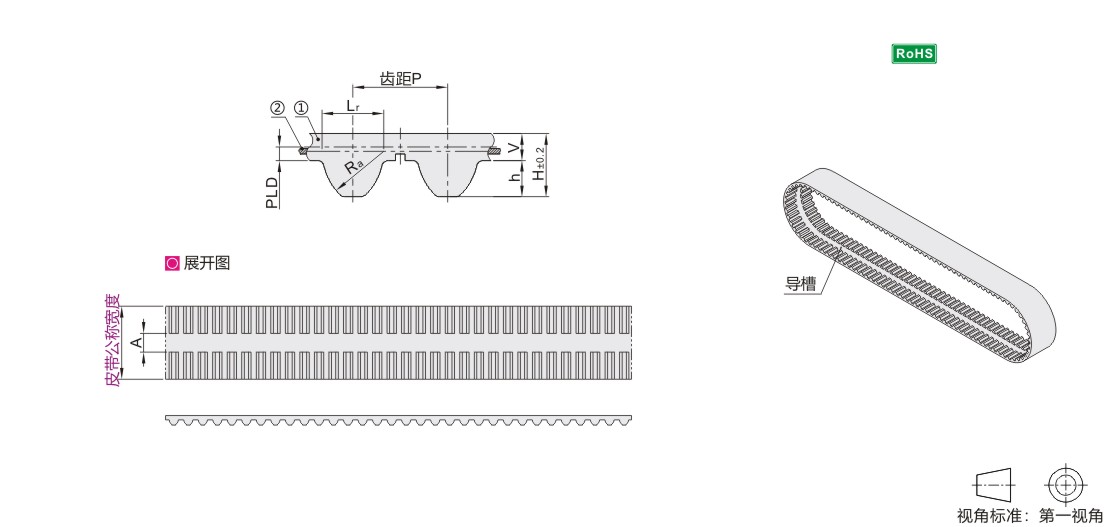

        参数图



        选型表

        型号 皮带周长
        最小单位5        		 皮带颜色 帆布颜色 导槽宽度
        A
        代码 皮带公称宽度
        ECX19-S5M 250(25mm) 550~15000 乳白色 绿色 6.4
        300(30mm)



        型号 皮带周长
        最小单位8        		 皮带颜色 帆布颜色 导槽宽度
        A
        代码 皮带公称宽度
        ECX19-S8M 250(25mm) 800~15000 乳白色 绿色 6.4



        代码 齿距P Ra Lr H h V PLD
        ECX19-S5M 5.0 3.25 3.25 3.6 1.91 1.69 0.48
        ECX19-S8M 8.0 5.2 5.2 5.3 3.05 2.25 0.686
