        怡合达 同步带 进口 ECS01 聚氨酯 钢丝/凯夫拉 接驳型 白色 PCS

        品牌名称：

        意拉泰

        条件筛选：

        性价比 精密型
        主体材质 聚氨酯
        产品名称 聚氨酯同步带
        产地 进口
        皮带形状 断开型/接驳型
        种类筛选 同步带

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        型号：

        型号筛选

        未生成型号，还有 7 项未选择

        代码

        参数选型

        皮带型号（齿距）

        芯线材质

        产品选型

        皮带宽度

        皮带形状

        芯线材质

        长度

        600~30000
        /3

        技术图档

        3D预览

        产品问答

        材质图

        参数图

        材质图
        代码
        		 类型 材质
        		 颜色
        		 使用温度
        ①本体 ②芯线
        ECS01-XL 精密型
        同步带        		 聚氨酯 钢丝芯/
        Kelvar芯        		 乳白色 -10℃~80℃
        ECS01-L
        ECS01-H
        ECS01-T5
        ECS01-T10
        ECS01-S3M 钢丝芯
        ECS01-S5M 钢丝芯/
        Kelvar芯
        ECS01-S8M



        接驳处芯线未连接，通过热熔连接两端。
        钢丝芯线同步带不可从背面张紧，否则芯线会断裂。
        同轴配对使用工况，需说明清楚，例：同轴2条同步带使用，
             需备注：ECS01-T5-10-V-A-1000(2条配对)



         皮带宽度公差

        皮带宽度(mm) 公差
        3~30 ±0.5
        31~50 ±0.8



        接驳型皮带长度公差为 ：0~ 1个齿。

        断开型皮带公差为 ：0~ 10个齿。

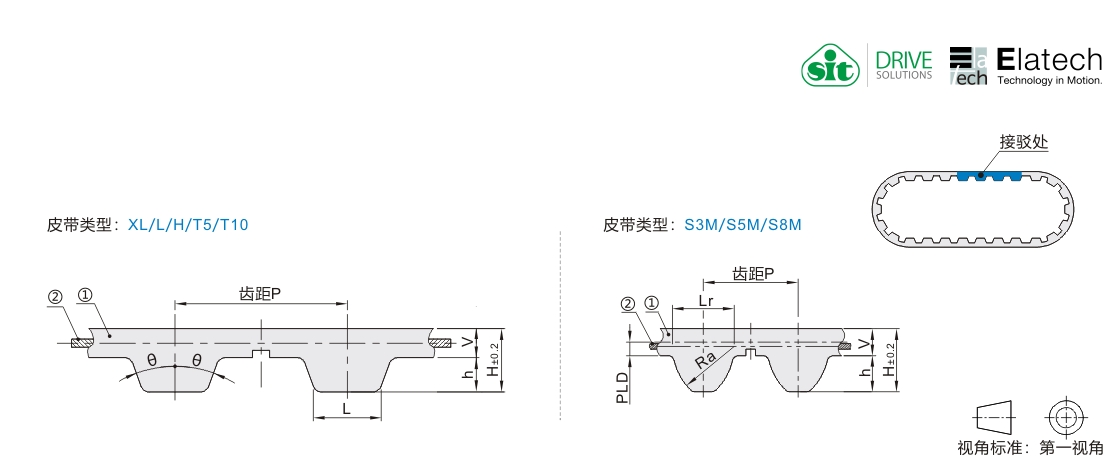

        参数图



        选型表

        型号 皮带形状 芯线材质
        		 长度
        (对应齿距的整数倍)
        		 齿距P 2θ L(Lr) h H V Ra PLD
                代码         皮带宽度
        ECS01-XL 9.53 V(接驳型)
        M(断开型)        		 A(钢丝芯)
        K(Kelvar芯)        		 762~30000 5.08 50° 1.27 1.27 2.3 1.03 — —
        12.7
        19.1
        ECS01-L 12.7 9.525 40° 3.1 1.9 3.6 1.7
        19.1
        25.4
        38.1
        ECS01-H 19.1 12.7 4.24 2.3 4.3 2
        25.4
        38.1
        50.8
        ECS01-T5 10 750~30000 5 1.78 1.2 2.2 1
        16
        25
        ECS01-T10 10 10 3.48 2.5 4.5 2
        16
        25
        32
        50
        ECS01-S3M 10 600~30000 3 — 1.95 1.14 2 0.86 1.95 0.381
        15
        25
        ECS01-S5M 10 750~30000 5 3.25 1.85 3.4 1.55 3.25 0.48
        15
        25
        ECS01-S8M 10 752~30000 8 5.2 3.05 5.3 2.25 5.2 0.686
        15
        20
        30
