        怡合达 同步带 进口 ECX61/62 聚氨酯 钢丝 尼龙帆布 接驳型/断开型 黑色 黑色帆布 PCS

        条件筛选：

        性价比 精密型
        主体材质 聚氨酯
        产品名称 聚氨酯同步带
        产地 进口
        芯线材质 高柔芯线
        种类筛选 同步带

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        型号：

        型号筛选

        未生成型号，还有 5 项未选择

        代码

        参数选型

        皮带形状

        产品选型

        皮带类型

        皮带公称宽度

        齿数

        50~20000
        /1

        技术图档

        3D预览

        材质图

        参数图

        材质图
        代码
        		 类型
        		 材质
        		 颜色 使用温度
        ①本体 ②芯线 ③帆布 ①本体
        ECX61 进口 接驳型 聚氨酯 高柔芯线 尼龙帆布 黑色 -10~80℃
        ECX62 断开型



        该类型产品由热塑性聚氨酯材质制成，具有较强抗磨损和抗剪切应力；

        ECX61产品的芯线未连接，通过热熔连接两端；

        此产品横截面上分布更多单丝，相比与普通钢丝芯线，可以在极小半径内反复弯曲而不易断裂，延长使用寿命；

        此产品的弯曲应力较小，在线芯反向弯曲时产品更大的阻力，通过高柔芯线可使标准带轮和惰轮直径减少30%；

        产品具有较高的抗疲劳强度，在高强度振动或持续摆动下工作，能够保持良好使用状态，减少维护频率；

        皮带长度=齿数×齿距，皮带周长为芯线长度；

        重量为理论值，与实物可能存在差异，仅供参考；

        该类型产品齿面可覆盖特殊尼龙布层，布层能够降低摩擦系数，在高速传动中齿面布层可降低噪音；

        该产品适用于工业自动化设备、机器人模组以及各种高精度模组需要频繁往复运动的场合。



        皮带宽度公差

        皮带宽度(mm) 公差
        3~30 ±0.5
        31~50 ±0.8



        皮带长度公差约为：0~2个齿。





        参数图



        选型表

        型号 齿数 皮带宽度
        (mm)
        代码 皮带类型 皮带公称宽度

        接驳型
        ECX61



        断开型
        ECX62

        		 S5M 100 100~20000 10
        150 15
        200 20
        250 25
        300 30
        400 40
        500 50
        S8M 100 60~12500 10
        150 15
        200 20
        300 30
        400 40
        500 50
        1000 100
        T10 100 50~10000 10
        150 15
        200 20
        250 25
        300 30
        400 40
        500 50
        1000 100
        H5M 100 100~20000 10
        150 15
        200 20
        250 25
        300 30
        400 40
        500 50
        H8M 100 60~12500 10
        150 15
        200 20
        300 30
        400 40
        500 50
        600 60
        1000 100

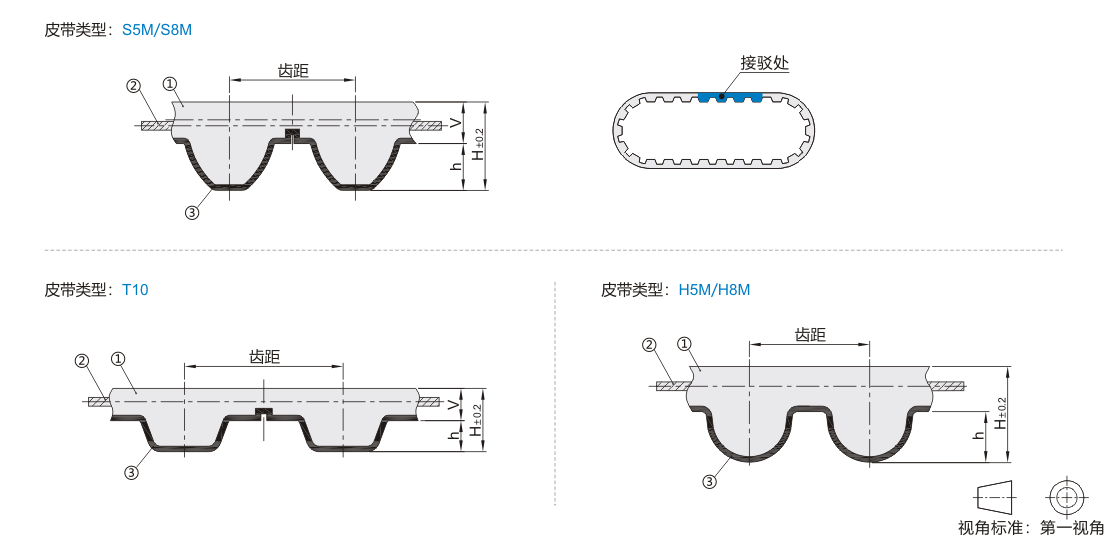

         齿型

        代码 齿型 齿距 h H V 单位带重(g/1mm×1m)
        接驳型
        ECX61
        断开型
        ECX62        		 S5M 5 1.85 3.35 1.5 4.6
        S8M 8 3.05 5.3 2.25 6.6
        T10 10 2.5 4.5 2 4.2
        H5M 5 2.06 3.8 — 4.8
        H8M 8 3.36 6 6.9
